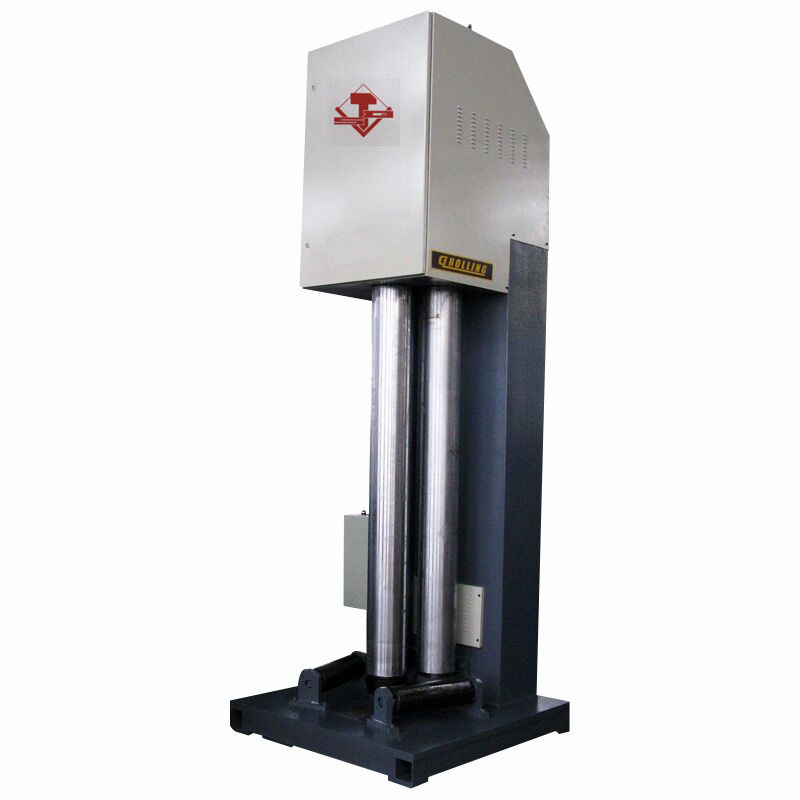

آلة لف لوحة عمودية 3-لفة
نموذج W11TNC-10x2000
المميزات:
3 لفات
المتداول العمودي
نوع متماثل
لفة لوحة معدنية
مقدمة لكل جزء من الجهاز:
1. الأجزاء الرئيسية
تتكون الماكينة من لفة أمامية ، لفة خلفية ، قاعدة التمثال (إطار الماكينة) ، نظام السحب ، نظام التوازن ، نظام القيادة ، النظام الكهربائي والنظام الهيدروليكي.

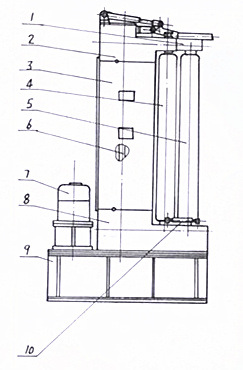

أرقام المخطط أعلاه هي الأجزاء التالية:
1. عكس تحمل الجسم
2. أعلى إطار الجهاز
3. تستقيم
4. عودة لفة
5. لفة الجبهة
6. خط أنابيب النفط
7. المحرك
8. أسفل آلة الإطار
9. الركيزة
10. support لفة لوحة
2. النظام الميكانيكي
الآلة هي النوع العمودي 3 لفات الانحناء لوحة الهيدروليكية الهيدروليكية.
اللفتان الخلفيتان هما لفات نشطة ، ولهما وضعان ثابتان. لفة الجبهة يمكن أن تتحرك إلى الأمام والخلف. يمكن ضبط لفة الجبهة بالنسبة إلى اثنين من بكرات الظهر باعتبارها موقف متوازي أو منحرف للتكيف مع متطلبات المتداول مختلف قطع العمل الأشكال. يتم تثبيت اللف الأمامي واللف الخلفي بشكل منفصل على قاعدة التمثال (إطار الماكينة) ، جسم الحمل والإطار العلوي للماكينة.
تم تثبيت إطار الماكينة العلوي على قاعدة التمثال والاستقامة.
يتكون الهيكل الرئيسي لإطار الماكينة من إطار التمثال ، والإطار المستقيم والآلة.
يتم تثبيت أسطوانة زيت الرفع بداخلها بشكل مستقيم ، والتي تتصل بالجسم الأيمن والأيسر للفة الأمامية بقضيب مكبس لدفع اللف الأمامي للأمام والخلف.
يتم تثبيت نظام القيادة بشكل مستقل في قاعدة التمثال للاتصال بلفتين خلفيتين من مجموعة التروس.
يتم ضبط آلية نهاية الهبوط والتوازن في أعلى وأسفل طرفي لفة الجبهة حتى تأخذ قطعة العمل أسطواني من لفة الجبهة.
3. النظام الكهربائي
يتم استخدام التحكم الكهربائي المركزي لعمل الجهاز. يتم تشغيله على محطة التحكم الكهربائية من أجل التحرك الأمامي والخلفي للفة الأمامية للضغط على اللوحة ، والدوران الإيجابي والسالب والفرامل (آلة الإيقاف) للفة الخلفية لثني اللوحة بالإضافة إلى حامل وإعادة ضبط نهاية القائمة المنسدلة.
يمكن لشاشة اللمس في محطة التحكم الكهربائية أن تعرض الموضع المتحرك للفة الأمامية.
يستخدم النظام الكهربائي للآلة PLC مع سهولة التشغيل والكفاءة العالية.
نظرًا للوضع الثابت لللفتين الخلفيتين اللتين تكونان دائمًا متماثلين للفة الأمامية ، يكون الوقت الإضافي للفة قطعة العمل قصيرًا جدًا لتحسين كفاءة العمل.
4. النظام الهيدروليكي
يتم تشغيلها هيدروليكيًا لتحريك اللف الأمامي والقائمة المنسدلة وإعادة ضبطها.
يتكون النظام الهيدروليكي من مضخة تروس عالية الضغط وصمام تخفيف بملف لولبي وصمام أمان.
يتم التحكم في ضغط النظام الهيدروليكي بواسطة صمام تخفيف الملف اللولبي. صمام الأمان يحمي مضخة التروس والنظام الهيدروليكي لتجنب الضغط الزائد.
المؤشرات الفنية الاساسية
| لا | اسم | W11TNC 10 × 2000 |
| 1 | ماكس. سمك لوحة المتداول | 10MM |
| 2 | ماكس. عرض لوحة المتداول | 2000MM |
| 3 | قوة العائد لوحة | 245MPa |
| 4 | دقيقة. المتداول قطرها في الحد الأقصى. عرض لوحة (2000 ملليمتر) والحد الأقصى. سمك لوحة (10MM) | φ600mm |
| 5 | قطر لفة الأعلى | φ220mm |
| 6 | أسفل لفة القطر | φ200mm |
| 7 | مركز المسافة بين اثنين من القوائم السفلية | 280MM |
| 8 | سرعة لفة | 5M / دقيقة |
| 9 | ضغط العمل في النظام الهيدروليكي | 18MPa |
| 10 | قوة المحرك الرئيسي | 11KW |
| 11 | قاتمة بشكل عام (L * W * H) | 1800 × 1200 × 3300mm |
| 12 | وزن | 9500KGS |
