آلة تشكيل ركن الصفائح / تشكيل الزوايا (BD-1-3)

الكمية:
  • BD-1-3
  • 0.5--3mm
  • 0.5--3mm
  • 0.5--2.5mm
  • 20MM
  • 20MM
  • TSD
  • حقيبة خشبية
  • رائدوس 20 مم
  • قانسو ، الصين
  • 8462911000

آلة تشكيل ركن الصفائح / تشكيل الزوايا (BD-1-3)

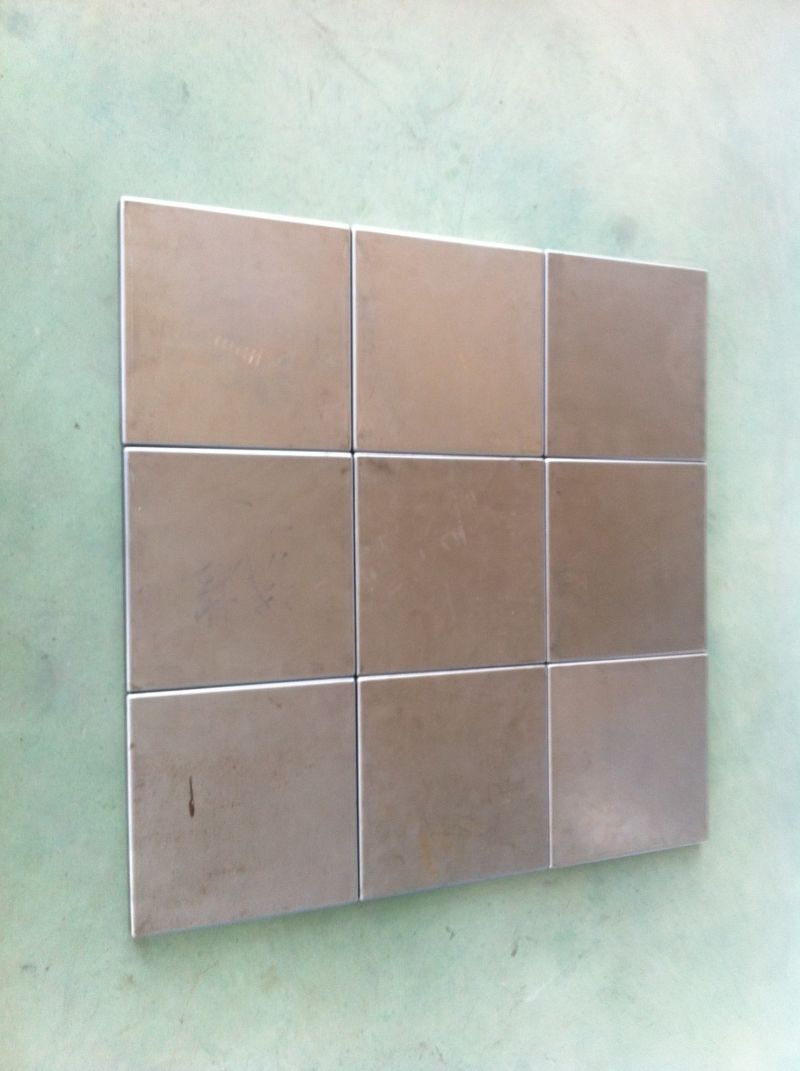

الشكل قبل تشكيل الزاوية
آلة تشكيل ركن الصفائح / تشكيل الزوايا (BD-1-3)

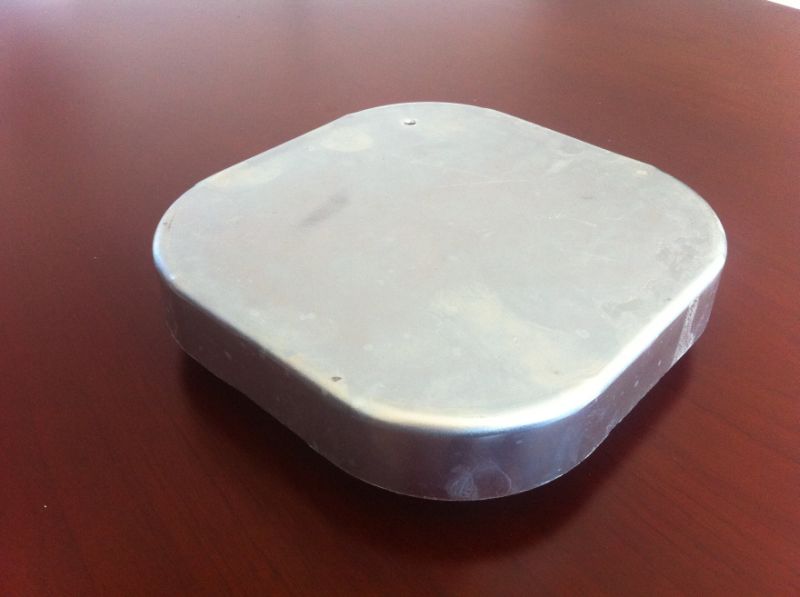

الفولاذ الطري
آلة تشكيل ركن الصفائح / تشكيل الزوايا (BD-1-3)

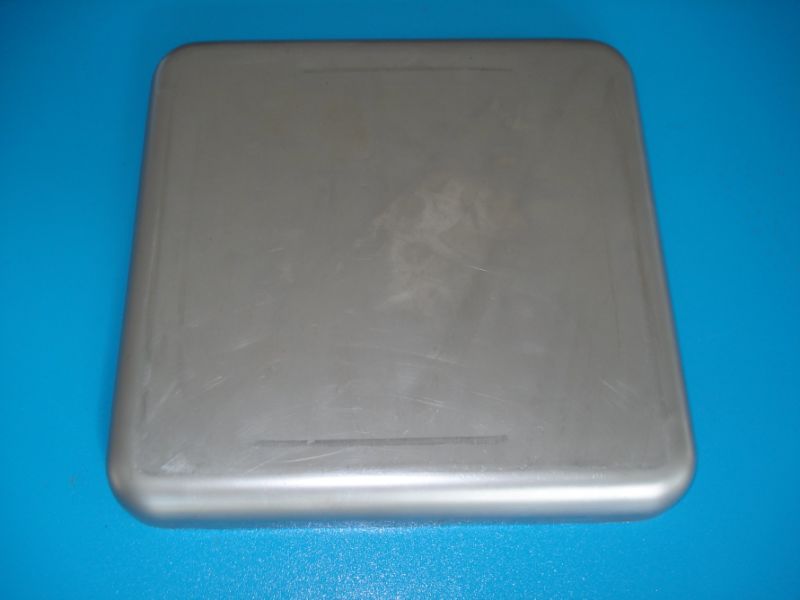

لوحة الحائط الألومنيوم
آلة تشكيل ركن الصفائح / تشكيل الزوايا (BD-1-3)

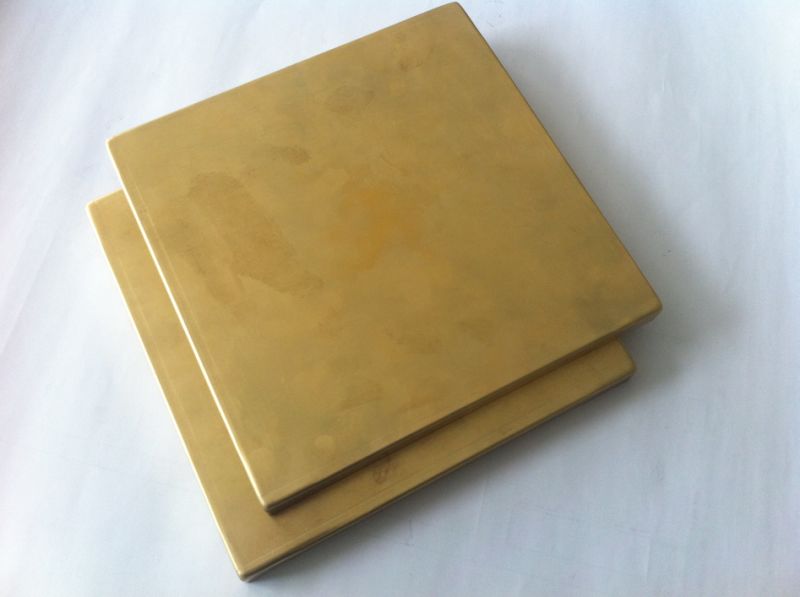

نحاس
آلة تشكيل ركن الصفائح / تشكيل الزوايا (BD-1-3)

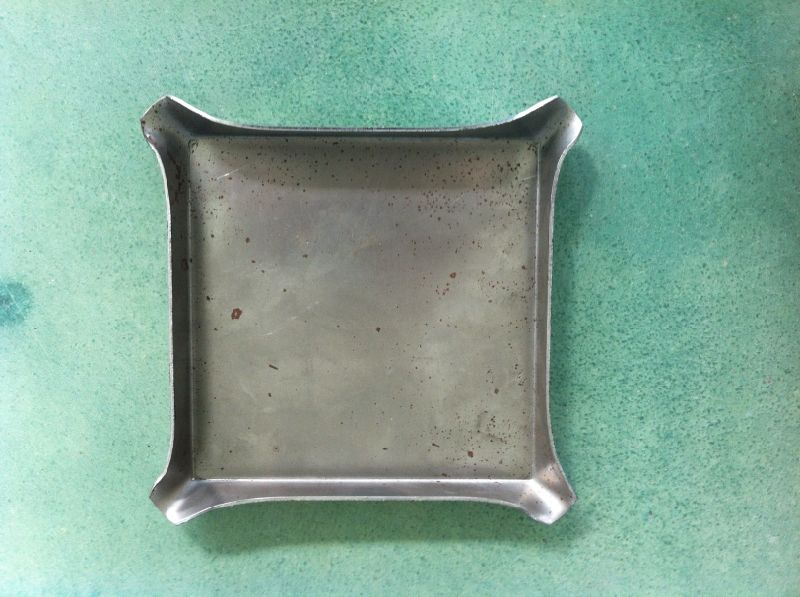

الفولاذ المقاوم للصدأ


أنواع آلة تشكيل زاوية التصنيع باستخدام الحاسب الآلي الآن في شركتنا:
CNC آلة فصل وتشكيل القص
CNC القص وتشكيل آلة متكاملة

CNC آلة فصل وتشكيل آلة القص:JCX-BHD-1-3
الانتهاء من القص والقص بشكل منفصل في وظيفتين.
مع الستار ضوء السلامة.
التخليص يسيطر عليها محرك سيرفو.
المعلمات تعديلها بواسطة شاشة تعمل باللمس و PLC.
الأدوات القياسية: مجموعة واحدة بما في ذلك العفن المتداول ، العفن مربع وسكين القص


CNC القص وتشكيل آلة متكاملة
الموديل: JCX-QH2-1-3

تشكيل متكامل والقص ، تأثير جيد ، كفاءة عالية ،تثبيت حماية الستار ضوء السلامة لجعل عملية الإنتاج أكثر أمانا وإنساني.يتم التحكم في دقة ضبط الخلوص بين القوالب بواسطة محركات مؤازرة Pansonic ، يتم التحكم في حركة أخرى بواسطة Mitsubishi PLC ، كلا القالب المتداول وسكين القص يتضمنان زاوية خارجية واحدة فقط.

المواد وتشكيل الارتفاع يمكن معالجتها
لوحة المدرفلة على البارد ، لوحة الفولاذ المقاوم للصدأ,لوحة الألومنيوم ، لوحة النحاس وغيرها يمكن استخدام آلة تشكيل زاوية التصنيع باستخدام الحاسب الآلي لجعل تمتد corne وتشكيل.


المعلمات ذات الصلة هي على النحو التالي:

المعايير الفنية المحتوى
نموذج JCX-BH-1-3
الأبعاد (L * W * H) (مم) 1560X1330X1600
وزن 1260kgs
الأجزاء الرئيسية أسماء الأجزاء الرئيسية المصنعين
محرك سيرفو AC فوجي / اليابان
نظام هوائي AIRTAC / تايوان
PLC ميتسوبيشي / اليابان
الأجهزة الكهربائية ذات الجهد المنخفض شنايدر/فرنسا
شاشة تعمل باللمس / HMI Kunluntongtai / بكين
مضخة والعتاد محققين سيناقشون / خفى
صمام هيدروليكي Huade / بكين
محرك كهربائي HUALI / شاندونغ
نطاق المعالجة(ملم) المواد سماكة تشكيل الطول(MAX.30mm) نصف قطر الزاوية(في الخارج)، مم
لوحة المدرفلة الباردة 0،5-1،2 أقل من 25 مرة من سمك اللوحة 1،5 حتي 50
لوحة المدرفلة الباردة 1،2-3،0 أقل من 20 مرة من سمك اللوحة 1،5 حتي 50
لوحة الألومنيوم 0.8-1.2 أقل من 25 مرة من سمك اللوحة 1،5 حتي 50
لوحة الألومنيوم 1،2-3،0 أقل من 20 مرة من سمك اللوحة 1،5 حتي 50
صفيحة فولاذية مضادة للصدأ(304 وأعلى درجة) 0،5-1،2 أقل من 20 مرة من سمك اللوحة 1،5 حتي 50
صفيحة فولاذية مضادة للصدأ(304 وأعلى درجة) 1،2-2،5 أقل من 15 مرة من سمك اللوحة 1،5 حتي 50
شكل دائرة نصف قطرها الزاوية (خارج) جعل القالب حسب طلب الزبون
سمك لوحة العمل (مم) جعل القالب حسب طلب الزبون
أبعاد الشغل
(مم)
140X140--طول: لا تقتصر
وقت المعالجة لتشكيل وقص زاوية واحدة حوالي 9 ثوانى.
وقت المعالجة لأربع زوايا حوالي 60 ثانية.
اختبار المعلمات المواد زاوية نصف قطر الزاوية
1.5MMلوحة المدرفلة الباردة 90 ° ± 0.5 درجة R2.5 ± 0.5
90 ° ± 0.5 درجة R4 ± 0.5
90 ° ± 0.5 درجة R5.5 ± 0.5
1.5MMصفيحة فولاذية مضادة للصدأ(304 وأعلى درجة) 90 ° ± 0.5 درجة R2.5 ± 0.5
90 ° ± 0.5 درجة R4 ± 0.5
90 ° ± 0.5 درجة R5.5 ± 0.5
2.5MMلوحة الألومنيوم 90 ° ± 0.5 درجة R2.5 ± 0.5
90 ° ± 0.5 درجة R4 ± 0.5
90 ° ± 0.5 درجة R5.5 ± 0.5

ملاحظات:
إذا كانت الزاوية الخارجية للمعالجة كبيرة ، يكون ارتفاع تشكيل جميع المواد مرتفعًا.


خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.


آلة تشكيل ركن الصفائح / تشكيل الزوايا (BD-1-3)

الجودة أولا ، العميل أولا

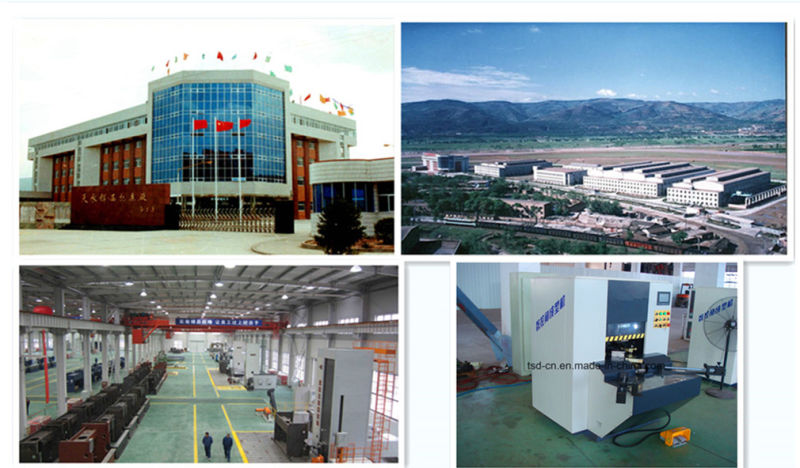

يتم منح مركز البحث والتطوير التابع لـ TSD كمركز وطني للبحث والتطوير. يسعدنا الحصول على استفسارك وسنعود إليه في أقرب وقت ممكن.
