Q34Y-110
TSD
آلة الحديد(Q34Y-110)
المميزات
بنية كبش واحدة مدفوعة بأسطوانة واحدة
ستة وظائف العمل القياسية
قطع يدويا أو في قاعدة التمثال القدم
ثقب اللكم ، وتحديد المواقع ، والضغط من أجل ورقة ، وقطع الصلب جولة والصلب مربع
قطع ورقة ، الصلب المسطح وزاوية الصلب. الشق و الإحراز للصفائح و الزوايا الفولاذية
ثقب اللكم وتحديد المواقع لزاوية الصلب

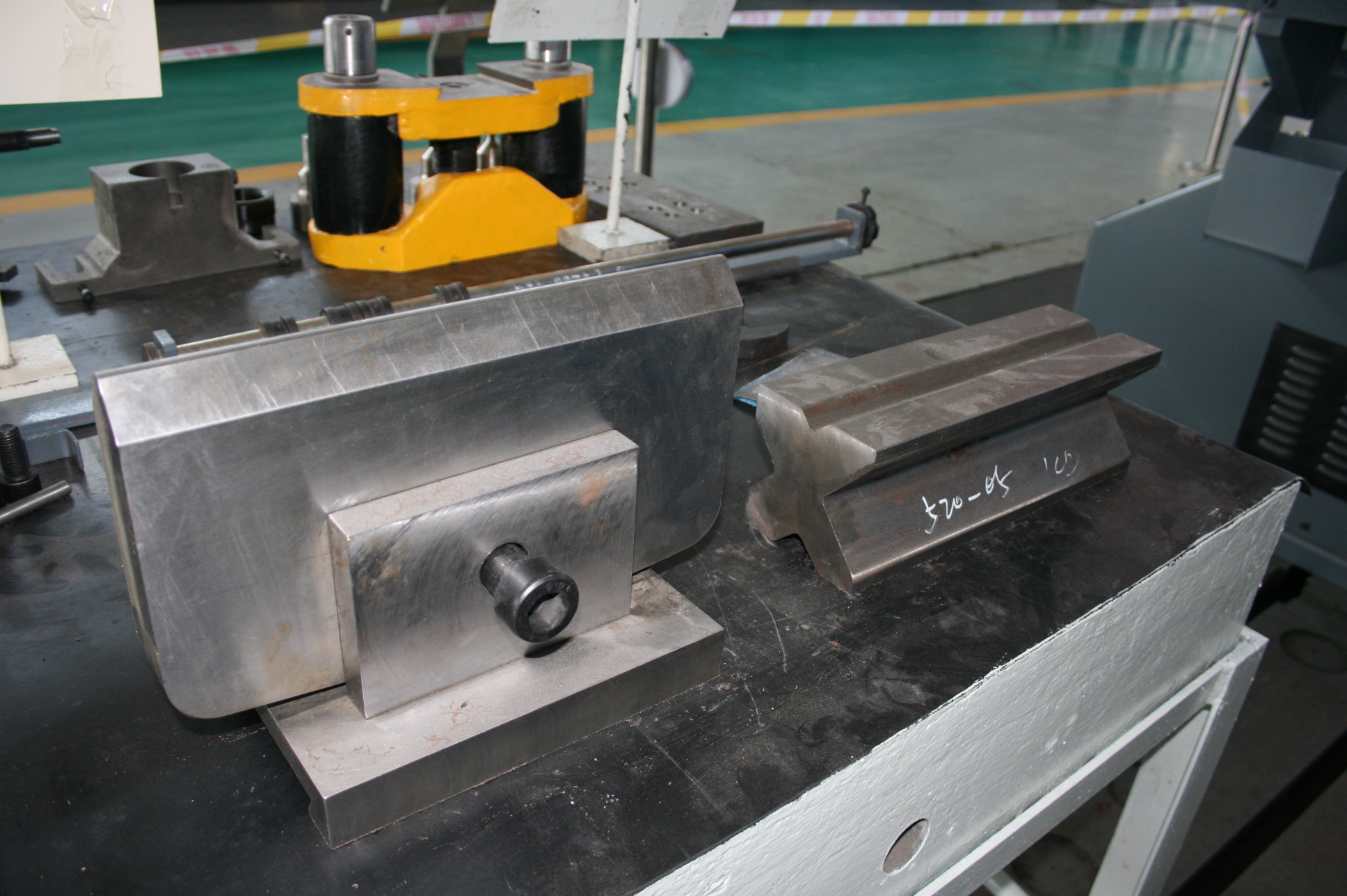

مع أداة اختيارية ، تتوفر قناة القطع الفولاذية وأنابيب القطع المستديرة وأنبوب الثني
أدوات تغيير سريع ولوحة القابضة التلقائية.
المتشابكة وحماية
دقة تصنيع عالية. عمليات بسيطة وعالية الكفاءة ومرنة
المؤشرات الفنية الاساسية
اللكم موضع
| بند | القيمة | الأدوات القياسية / الاختيارية |
حجم طاولة العمل | 536 × 370 | ||
ماكس. قوة الضغط | 1100KN | ||
الحد الأقصى لحجم لوحة (سماكة×عرض) | 25 × 300مم 20 × 450مم 12 × 500مم | قطع ورقة 20 × 450 مم المتاحة مع الجهاز | |
عدم إزالة النصل للجولة（زاوية）صلب، الحد الأقصى لعرض لوحة القطع هو 400 ملم | |||
Max.cuting زاوية الصلب | 160 × 160 × 16مم | متاح مع الجهاز | |
قوة ثقب اللكم | 1100KN | ||
ماكس. ثقب اللكم بحجم | Ф38×25مم | ثقب اللكم Ф12 × 16mm المتاحة مع الجهاز | |
قطع جولة الصلب أو الصلب مربع | جولة الصلب: Ф12～Ф50مم الصلب مربع: 12～35مم | CuttingФ12～round30mm جولة الصلب المتاحة مع الجهاز | |
قطع الصلب مربع ، النصل هو اختياري； CuttingФ30～round50mm الصلب المستدير ، النصل السفلي اختياري。 | |||
قطع قناة الصلب | 50～200مم | اختيار | |
الانحناء ورقة | 100×300مم | اختيار | |
الإحراز موضع | حجم طاولة العمل (اليسار واليمين×الجبهة إلى الخلف) | 485 × 510مم | |
القوة الاسمية | 850KN | ||
الحد الأقصى لحجم (العرض × العمق × سماكة) | 100 × 150 × 10مم | متاح مع الجهاز | |
قوة المحرك | 15KW | ||
الابعاد الكلية (L×W×H) | 2300× 1690 × 1087مم | ||
وزن | 2800كلغ | ||
