خط إنتاج قص المقصلة CNC FMS (ZS-QD11K-20 × 12000)

الكمية:
  • ZS-QD11K 20 × 12000

  • عمودي

  • TSD

  • بواسطة الحاويات

  • ZS-QD11K-20x12000

  • الصين

  • 8462399000


خط إنتاج قص المقصلة CNC Fms

ZS-QD11K 20 ×12000



الأجزاء الرئيسية والعروض:

1. ورقة إعداد النقل
- القيادة بالسيارة ، محول التردد ونظام CNC

2. الكهربائية تشاك المغناطيسي تحميل آلية
- التغذية التلقائية بواسطة ظرف مغناطيسي كهربائي
3. نظام التغذية الأمامي
- مع المشابك الهيدروليكية مدفوعة بمحرك مؤازر ، برغي كروي ، سكة توجيه خطية ونظام CNC لضمان تحديد المواقع بدقة
- يمكن أن تلبي ثلاث وحدات مشابك (X1 ، X2 ، X3) متطلبات ورقة بطول 2000-12000mm. يتم التحكم كل clamper بشكل منفصل.
- قطع مائل متاح
- العائمة clamper لتجنب انحراف الحدبة لوحة
- وضع أعمدة التوقف الجانبية لوضع اللوحة طوليًا
4. لوحة آلية دوران نهاية
- لوحة تقليم القص بواسطة آلية دوران نهاية اللوحة لضمان أقصى حد. استخدام لوحة
- طول دوران 2000 --- 12000mm ، عرض أقل من 500 ملليمتر
5. آلة القص الرئيسية
- القص المقصلة الهيدروليكية
- ثلاث نقاط المتداول دليل السكك الحديدية لقط هيكل داعم
- شفرة Cr12MoV
6. مؤيد الظهر
- تلقي لوحة قطع والخردة
- تقطيع
- دوران
7. عودة التراص والتفريغ النقل
8. كتلة صمام هيدروليكي متكامل
9. النظام الكهربائي
- تكنولوجيا التحكم في الحافلة مع مراقبة حقيقية للتشغيل وإنذار الأعطال التلقائي ووظيفة التشخيص عبر الإنترنت

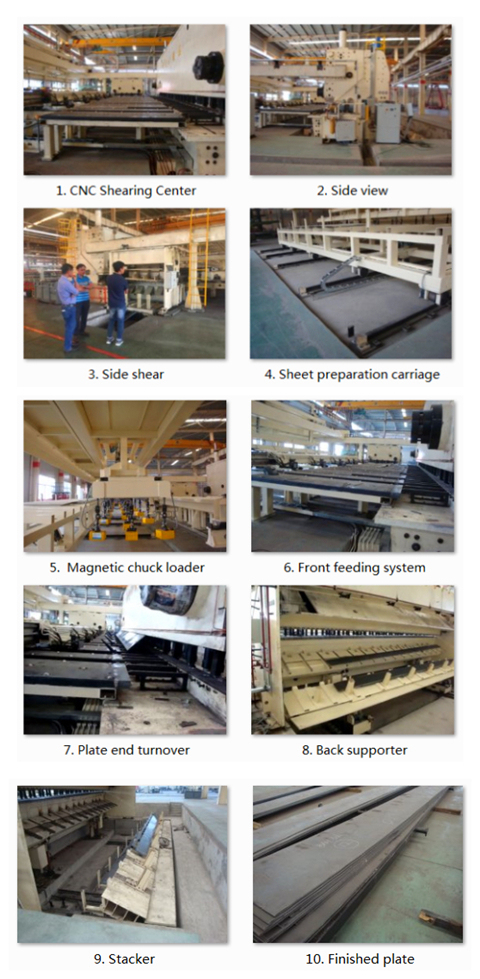

آلة قص تستخدم لقص لوحة طول القاع لشاحنة طولها 12 متر

التعبئة: طلاء مع زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم البلاستيك للجهاز كله. معبأة في الحاوية

خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.

خط إنتاج قص المقصلة CNC FMS (ZS-QD11K-20 × 12000)

تكوين الجهاز الرئيسي ، هيكل ، وظيفة والبيانات التقنية

آلةاسمالبياناتملحوظة

حجم طاولة العملالحد الأقصى لحجم اللوحة 12000mmX2500mmX20mm
ورقة مساعدة إعداد عربةوزن15000Kg

مدفوعة والتحكمالمحرك المخفض مدفوعة ، تحكم محول الطاقة
تشاك الكهرومغناطيسي تحميل الجهازأقصى قدرة الوزن3768Kg
تشاك الكهرومغناطيسي30 قطعة ، شفط 2KN / قطعة
مدفوعة والتحكممحرك مخفض يحركه ، والتحكم في محول الطاقة ، ونقل العتاد الشريط

رفع مدفوعة ، السيطرةالمحرك المخفض مدفوعة ، التحكم في محول الطاقة ، سلسلة النقل
نظام التغذية الأماميتحامل نموذجتحامل هيدروليكي: 3 اتحدوايمكن أن يأتي صحيح تغذية لوحة التغذية المتوازنة والمائل
التغذية مدفوعة ، السيطرةمحرك مؤازر ومخفض كوكبي مدفوع ، كل تحكم في حلقة مغلقةثلاثة المشابك السيطرة الفردية
انتقال، دليلترس عالية الدقة ونقل رف ، كرات المسمار وتوجيه دليل خطي
تغذية دقيقة الهامش120MM
آلية دوران في نهاية لوحةأنواع مدفوعةاسطوانة مدفوعة ، جناح الطائر انتقالPressure16MPa
حجم لوحة دورانالطول: 2000-12000 مم ، العرض: mm500 مم ،
آلة القص الرئيسيةأقصى سماكة القطع20≤b≤450 ميغاباسكال
16mm وQ345
ماكس قطع العرض12000mm
ماكس قوة القطع1300KN
ملاك القص0.5 ° ~ 2.5 درجةالتعديل التلقائي
السكتة الدماغية4 ~ 10times / دقيقةضربة كاملة
ارتفاع طاولة العمل700MM
المحرك الرئيسي55KWX2
مضخة رئيسية125ML / RX2
النظام الهيدروليكي ضغط العمل23Mpa
سعة خزان النفط6000L
الجهاز الخلفي دعم ورقةرفع ، دوران نموذج يحركهااسطوانة مدفوعة ، Pressure16Mpa
ماكس دعم لوحة الحجم12000mmX1000X20mm
عودة التراص والتفريغ عربةماكس حجم المنتجات12000mmX650X20mm
وزن القدرات12000Kg
الأمامي والخلفي مدفوعة ، السيطرةالمحرك المخفض مدفوعة ، تحكم محول الطاقة
محطةمع الخردة ، والمنتجات خارج التحميل
النظام الهيدروليكي
مع نظام هيدروليكي رئيسي واحد ، نظام هيدروليكي مساعد واحد ، عمل مستقل
نظام كهربائي
مع تشغيل مonitoring ، فشل نظام الإنذار التلقائي ، وظيفة نظام التشخيص على الخط


قائمة آلة العرض

لااسمتخصيصكميةملحوظة
1آلة القص الرئيسية20 × 12000مجموعة واحدة
2ورقة مساعدة إعداد عربة
مجموعة واحدة
3تشاك الكهرومغناطيسي تحميل الجهاز
مجموعة واحدة
4نظام التغذية الأمامي
مجموعة واحدة
5آلية دوران في نهاية لوحة
مجموعة واحدة
6الجهاز الخلفي دعم ورقة
مجموعة واحدة
7عودة التراص والتفريغ عربة
مجموعة واحدة
8النظام الهيدروليكي
مجموعة واحدةincludn و systemi مساعد هيدروليكينانوغرام ماي
9نظام كهربائي و CNC
مجموعة واحدة
10مجلس الوزراء السيطرة
مجموعة واحدة
11لوحة التشغيل
واحد حد ذاتهt
12حماية سلامة
مجموعة واحدةبما في ذلك أبواب السلامة ، سلم وتوقيع وهلم جرا
13أدوات إصلاح الجهاز
مجموعة واحدة
14حزمة آلة والنقل
/تاجر
15آلة التجميع والاختبار
/تاجر
16تدريب

الخدمة الفنية مدى الحياة.
17دليل الآلة



آلة أجزاء العلامة التجارية الرئيسية والأصلية

لااسمالعلامة التجارية والأصلية
1مضخةVOITH
2الأجزاء الهيدروليكية الرئيسيةبكين هواد ، مشروع مشترك ريكسروث.
3ختمNOK، اليابان
6الأجزاء الكهربائية الرئيسيةشنايدر
7PLCSIEMENS
8أجهزة السياراتYASKAWA، اليابان
9كرات المسمارهيوين ، تايوان
10المرشد الخطىهيوين ، تايوان
11ترس ورفYYC، تايوان
12المخفضريدسون ، الصين
13تشاك الكهرومغناطيسيالصين
14الكواكب و العتادFASTON، تايوان



التكوين الرئيسي:
المكونات الكهربائية الرئيسية - شنايدر
محول التردد ، محرك سيرفو - ياسكاوا ، اليابان
نظام CNC - Siemens
مفتاح الشوط - Omron
مضخة الزيت - ناشي ، اليابان
الصمامات الهيدروليكية - Huade ، بكين
الكرة اللولبية - Hiwin ، تايوان

عرض Poswer -380 فولت / 3 مراحل / 50 هرتز

خيارات
- القص الجانبية

التعبئة: طلاء مع زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم البلاستيك للجهاز كله. معبأة في حاوية والحاويات الحالات
