مستقيم الزاوي الصلب (W50-16)

الكمية:
  • W50-16

  • TSD

  • W50-16

  • 18 شهرا

  • غير مخصص،

  • جديد

  • 1/1000

  • 90B

  • L2 / 720b (L = طول وتر الانحناء)

  • TSD ، CHN

  • معبأة في حاوية

  • W50-16

  • قانسو ، الصين

  • 8462291000

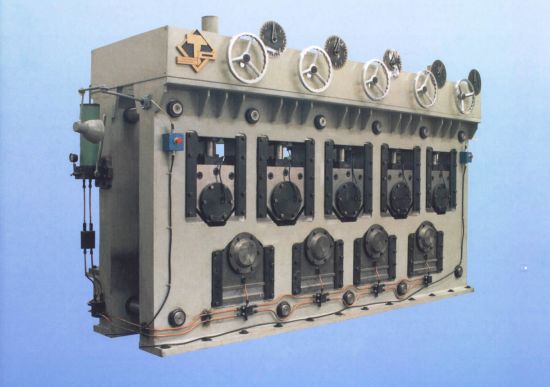

زاوية استقامة الصلب آلة

طريقة عمل الجهاز:تدخل زاوية الفولاذ في وسط أسطوانات الاستقامة عن طريق تدوير أسطوانة استقامة وجهاز قرصة.
تُنتج الأجزاء المنحنية من الفولاذ ذي الزاوية زاوية التشوه ، ويتم تقويمها ذهابًا وإيابًا عن طريق تغيير انحنائها عندما تمر زاوية الفولاذ بهذه الأسطوانة.
يؤثر الضغط لأسفل للاسطوانة العلوية للزاوية الفولاذية بشكل مباشر على دقة استقامة وأوقات الصلب الزاوي.

المميزات:
جسرية نوع هيكل مع صلابة عالية والقوة
متعدد الأسطوانة الباردة استقامة
4 بكرات نشطة مدمجة و 5 وحدات بكرات خامدة بمقعدين محامل مترابطة
يمكن لفافة التسوية أن تتحرك مع الأسطوانة السفلية للحيلولة دون تشويه وتواء زاوية الفولاذ.
4 بكرات نشطة و 5 مجموعات من بكرات الخمول هي بنية متكاملة بمقعدين محملين مترابطين ، ويمكنهما إخراجهما من فتحات المقعد المحمل بإطار الماكينة.
الضغط على المشورة مع 10 مجموعات من العتاد دودة والديدان وكذلك أزواج قضيب المسمار والمسمار.
يتم دمج مقعدين محملين لكل أسطوانة وجهاز ضغط لأسفل ، يتم تشغيلهما بواسطة عجلة اليد ، ويتم عرض قيمة الضغط لأسفل بواسطة الاتصال الهاتفي.
تستخدم الأسطوانة النشطة محرك مخفض التروس ذات العجلات المائلة ، والذي يتم قيادته مباشرة بواسطة قارنة الترس بقوة قوة الالتواء الكبيرة والكفاءة العالية.
الأسطوانة النشطة يمكن أن تكون بوصة.
يمكن أن تعمل الأسطوانة النشطة بشكل مستمر بالإضافة إلى البدء في التحميل بحيث يمكن إجراء الظهر والخلف وضبط الأسطوانة وفقًا للحالة الفعلية.
يتم التشحيم على جانبي المحمل للكرات النشطة والخاملة من خلال مضخة شحوم يدوية في الوقت المعتاد.

المواصفات الرئيسية

نموذج
معامل

اسم

W50-10

W50-16

W50-20
مجموعة من الصلب زاوية استقامة (مم) ∠100 × 100 × 10
~ ∠40 × 40 × 4
∠160 × 160 × 16
~ ∠70 × 70 × 7
∠200 × 200 × 20
~ ∠80 × 80 × 8
إجمالي قوة استقامة (kn) 1400 2800 5590
كمية الأسطوانة 9 9 9
قطر الأسطوانة (مم) Φ340 Φ420 Φ530
نوع الهيكلية نوع الكابولي نوع العملاقة نوع العملاقة
نوع القيادة القيادة على التوالي القيادة على التوالي القيادة على التوالي
مجموع الطاقة (كيلوواط) 16 44 74
استقامة السرعة (م / دقيقة) 15 20 15
استقامة الدقة 1 / 1000L 1 / 1000L 1 / 1000L
طريقة الصحافة كتيب كتيب كتيب
البعد الكلي (L × W × H) (مم) 2240 × 1818 × 2060 3440 × 2158 × 1750 3800 × 2460 × 2800
الوزن (كلغ) 7500 15000 32000


خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. ويمكن توفير قطع الغيار نفس
السابق ، وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم العرض
وصف الفشل الكامل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.

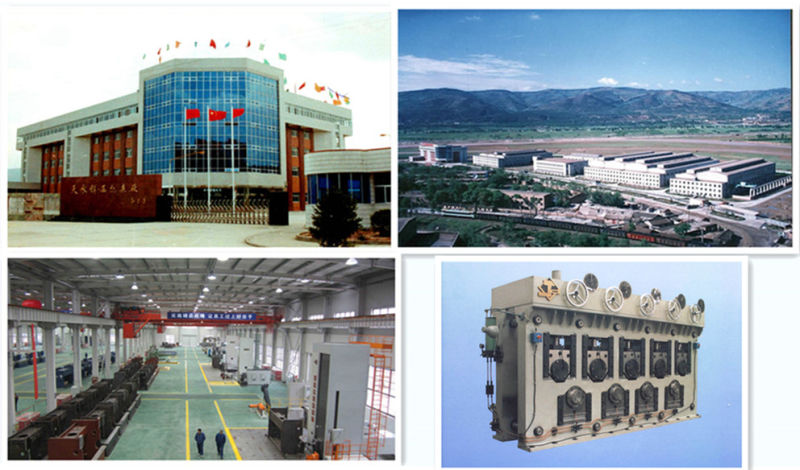

مستقيم الزاوي الصلب (W50-16)
