تصفح الكمية:1 الكاتب:محرر الموقع نشر الوقت: 2020-02-19 المنشأ:محرر الموقع
معرض أدوات الآلات والأدوات الدولي الخامس عشر في الصين (www.cimes.net.cnسيعقد في مركز المعارض الدولي الجديد ، بكين ، الصين خلال الفترة من 18 إلى 22 مايو 2020.

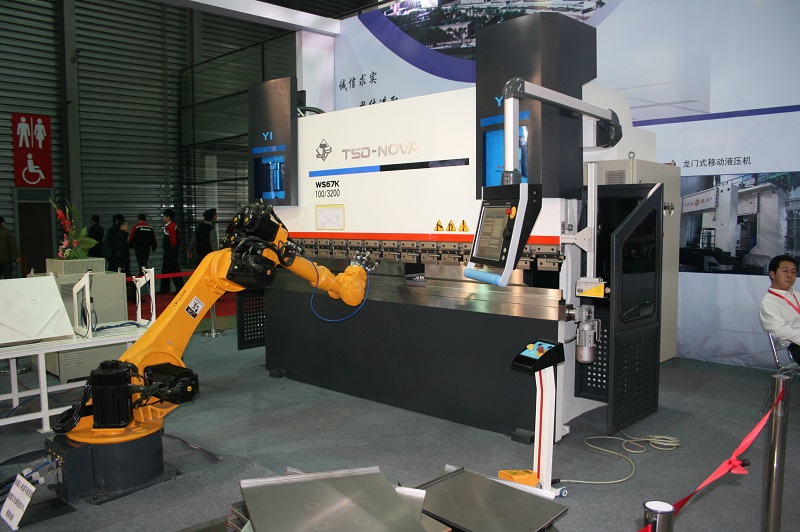

ستعرض TSD مجموعة واحدة من مكابح الضغط CNC المضخة المؤازرة WS67K-100/3200 مع روبوت.
مرحبا بكم في زيارتنا.
WS67K-100/3200 مضاعفات مضخة CNC الصحافة الفرامل
المميزات
يتم التحكم فيه بواسطة مضخة مؤازرة مع توفير الطاقة ودقة عالية
كفاءة عالية ، وأكثر من 30 ～ 50 ٪ من توفير الطاقة من الفرامل الصحافة التقليدية
يتحكم محرك سيرفو في اتجاهين مضخة الزيت الكميمع أعلىدقة التحكم متزامن
تتويج الميكانيكية على الطاولة مع دقة الشغل صنع أفضل
2 محور من سبيكة aluminlum المقياس الخلفي مع دقة عالية
الكبش مع السكك الحديدية دليل المتداول تتميز رطبة صغيرة والاستجابة السريعة.
روبوت التلقائي بالكامل هو متاح
التشغيل السلس ، التحكم المرن ، عدم التشويش ، عدم تسرب الزيت والضوضاء غير الطبيعية.
مظهر جميل ، تصميم الابتكار ، و simpleoperation
البيانات الفنية الرئيسية
اسم | القيمة | وحدة |
الضغط الاسمي | 1000 | كيلو نيوتن |
طول طاولة العمل | 3200 | مم |
المسافة بين الانتفاضة | 2700 | مم |
عمق الحلق | 400 | مم |
أقصى ارتفاع فتح | 470 | مم |
رام السكتة الدماغية | 200 | مم |
تقترب السرعة | 150 | ملم / ثانية |
سرعة العمل | 12 | ملم / ثانية |
عودة السرعة | 150 | ملم / ثانية |
قوة المحرك الرئيسي | 2 × 3 | كيلوواط |
نظام التصنيع باستخدام الحاسب الآلي | DA66T | |
كمية المحور | Y1، Y2، X، R، V | محور |
سعة خزان النفط | 128 | l |
الضغط المقدر | 28 | ميجا باسكال |
دقة تحديد موضع الكبش (محور Y1 ، Y2) | ± 0.02 | ㎜ |
دقة تغيير موضع الكبش (محور Y1 ، Y2) | 0.01 | ㎜ |
دقة تحديد موضع المقياس الخلفي (المحور X) | ± 0.05 | ㎜ |
دقة تغيير موضع المقياس الخلفي (المحور X) | 0.03 | ㎜ |
دقة تحديد موضع المقياس الخلفي (محور R) | ± 0.10 | ㎜ |
دقة تغيير موضع المقياس الخلفي (محور R) | 0.05 | ㎜ |
معتمة عموما (L × W × H) | 3800 × 1685 × 2760 | ㎜ |
وزن | 8200 | كلغ |
ER80 روبوت
البيانات الفنية الرئيسية
نموذج | ER80 | |
اكتب | موضوع المحور | |
حرية الحركة | 6 | |
السرعة القصوى | محور J1 | 110 درجة / ثانية |
محور J2 | 105 درجة / ثانية | |
محور J3 | 130 درجة / ثانية | |
محور J4 | 215 درجة / ثانية | |
محور J5 | 160 درجة / ثانية | |
محور J6 | 205 درجة / ثانية | |
معدل العمل | محور J1 | ± 180 ° |
محور J2 | -67 ° ～ + 150 درجة | |
محور J3 | -190 ° ~ + 66 ° | |
محور J4 | ± 170 ° | |
محور J5 | ± 130 ° | |
محور J6 | ± 360 ° | |
نصف قطر العمل | 2565mm | |
وزن الروبوت | 740 كجم | |
Max.loading | 80 كجم | |
دقة إعادة الموضع | ± 0.2mm و | |
درجة الحماية | IP65 | |
محرك | 11.5kW | |
