TDW98Y-500/200 × 6400
TSD
TDW98Y-500/200 × 6400
5000 ك
200 ملم
750 ملم
6400 مم
305mm
1200 ملم
60. 2.6. 67MM / الثانية
62 كيلو واط
50000 كجم
TSD
بواسطة حاوية مع طبقة فيلم لينة
TDW98Y-500/200 × 6400
الصين
8462919000

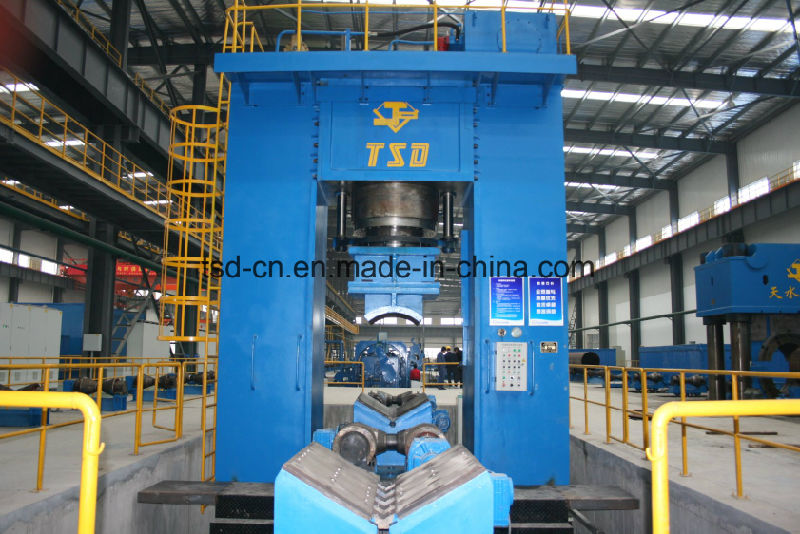

قضيب استقامة من الصلب مع محورين
نموذج: TDW98Y-500/200 × 6400
المميزات:
- حركة المحور Y-Z مزودة بمحركات
- لاستقامة أنابيب الصلب ، شريط الجولة
- استقامة بطول كامل و 360 درجة
- بوصة ، واحدة وعقد الضغط
- مقاعد دعم V وبكرات دوارة قابلة للرفع على طاولة العمل
- مقياس ضغط الدم
- سهل تنفيذه
- توقف عن أي موقف تريده
-نظامين هيدروليكيين فرديين بشكل منفصل لأسطوانة الزيت الرئيسية واسطوانة القفل
-إبطاء ، إبطاء ، الضغط ، الضغط ، التفريغ ، وظائف الإرجاع السريع الرئيسية
اسطوانة النفط
-حماية الحمولة الزائدة للنظام الهيدروليكي
- لوحة التحكم على إطار جسرية أو ذراع قلادة
المواصفات الرئيسية
اسم البيانات الفنية | تخصيص |
الضغط الاسمي | 5000 كيلو نيوتن |
ماكس. شريط القطر | 200 ملم |
شريط طول | 4700 مم |
عرض جدول توافر العمل | 750 ملم |
طول توافر طاولة العمل | 4700 مم |
جدول العمل الطول الكلي | 6400 مم |
المسافة بين السطح السفلي للمكبس و سطح طاولة العمل | 1200 ملم |
مجموعة تتحرك طوليا من شعاع المنقولة | 6000 مم |
إبطاء سرعة الضغط على الرأس | 60 مم / ثانية |
إبطاء سرعة الضغط على الرأس | 6.4 مم / ثانية |
الضغط على السرعة | 1،3-2،6 مم / ثانية |
عودة سرعة الضغط على الرأس | 67 مم / ثانية |
ماكس. السكتة الدماغية من الضغط على الرأس لأسفل تتحرك | 305 ملم |
مجموع قوة المحرك | 62 كيلو واط |
الأبعاد الكلية (L × W × H) | 10000 × 4900 × 6000 |
وزن | 50000 كجم |
الأساسيةتكوينات:
لا. | اسم | الصانع |
1 | المخفض | العلامة التجارية الشهيرة الصينية |
2 | صمام هيدروليكي رئيسي | بوش ريكسروث |
3 | أسطوانة | TSD |
4 | جهاز تبريد الزيت | العلامة التجارية الشهيرة الصينية |
5 | عنصر الختم الديناميكي الهيدروليكي | NOK، PARKER، |
6 | (PLC) | سيمنز ، ألمانيا أو أورمون ، ميتسوبيشي ، اليابان |
7 | مضخة زيت الجهاز الرئيسي | تشيدونغ |
8 | المكون الكهربائي الرئيسي | سيمنز أو شنايدر |
9 | محرك مضخة الزيت الرئيسية | العلامة التجارية الشهيرة الصينية |
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
