مكبس سحب هيدروليكي مزدوج الفعل (Y28-150 / 200)

الكمية:
  • Y28-150 / 200
  • TSD
  • Y28-150 / 200
  • TSD
  • بواسطة حاوية مع طبقة فيلم لينة
  • Y28-150 / 200
  • الصين
  • 8462919000

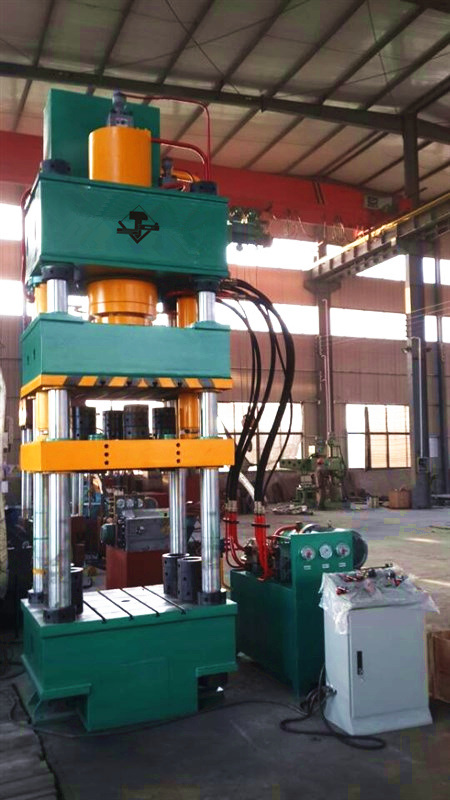

مكبس سحب هيدروليكي مزدوج العمل
Y28-150 / 200
مكبس سحب هيدروليكي مزدوج الفعل (Y28-150 / 200)




مميزات:
- هيكل مستقيم الجانب مع شريحة مزدوجة ، الشريحة مع ميزات طريقة توجيه 8 flod
- يمكن أن الشريحة المزدوجة قفل الميكانيكية للعمل واحد
- طريقة مختلفة للدفع المتداول: الجبهة ، الجانبي ، نوع تي السفر
- التحكم الرقمي الكامل من المعلمات الضغط ، والضغط السيطرة حلقة مغلقة
- حامل فارغ الشريحة التحكم الفرعي الضغط
- تخزين المعلمات العفن وتشخيص الفشل
- ترتيب كامل لجهاز السلامة ونظام مراقبة السلامة
- كفاءة عالية لجهاز التبريد ، ومناسبة للإنتاج المستمر
- لا محاذاة العفن الضغط ، مريحة لمحاذاة العفن



خيارات
- تنظيم النسبي لسرعة الشريحة وقوة وسادة
- وسادة الضغط السيطرة القسم
- جهاز سلامة ستارة خفيفة
- زيت التدفئة / وحدة التبريد
- وحدة حماية يموت
- استشعار النزوح
- صناعة شاشة لمس الشاشة
- جهاز الإخراج العلوي (نوع هيدروليكي أو ميكانيكي)
- العائمة في توجيه ودورة المتداول لتبادل يموت
- إضاءة منطقة العمل
- مقبس طاقة
- نظام تشحيم غير قابل لإعادة التدوير يتم التحكم فيه عن طريق الكمبيوتر
- يموت سريع الجهاز لقط


البيانات الفنية الرئيسية

اسم وحدة Y28-25 Y28-80 / 120 Y28-100 / 180 Y28-150 / 200 Y28-100 / 350 Y28-200 / 315 Y28-250 / 400
القوة الاسمية KN 250 1200 1800 2000 3500 3150 4000
رسم القوة KN 800 1000 1500 1000 2500
فارغة القابضة KN 800 500 2500 1000 1500
قوة الوسادة / القاذف KN 400 315 500 630 630 1000
قوة خروج المغلوب KN 50 315
ضربة رسم الشريحة مم 220 410 710 570 750 800 800
ضربة فارغة عقد الشريحة مم 350 600 350 350
وسادة / القاذف السكتة الدماغية مم 1801 250 300 300 300
رسم مساحة منزلق L-R مم 400 500 630 790 1200 1340
F-B مم 420 560 630 920 1200 540
مساحة الشريحة حامل فارغة L-R مم 380 1200 800 1400
F-B مم 380 1200 600 600
منطقة وسادة L-R مم 510

F-B مم 450
منطقة الجدول L-R مم 640 500 630 790 1200 1200 1200
F-B مم 420 600 630 920 1200 1200 1200
ضوء النهار من رسم الشريحة مم 660 1460 870 1600 1500 1500
ضوء النهار لشريحة حامل فارغة مم
سرعة رسم الشريحة نزول ملم / ثانية 100 800 280 160 52 100 100
ملح ملم / ثانية 20 40-10 14-25 17/05 10 10
إرجاع ملم / ثانية 50 120 130/200 180 100 50
(بطيء)100(بسرعة)
siow50 / fast100
سرعة رسم الشريحة نزول ملم / ثانية 100 100 100
ملح ملم / ثانية 50 10 10
إرجاع ملم / ثانية 50
(بطيء)100(بسرعة)
slow50 / fast100
الابعاد الكلية L-R مم 1860 2040 2300 2310 4400 4150 4950
F-B مم 750 720 900 950 2500 1300 1500
ارتفاع مم 1650 2860 4250 في سطح الأرض4242تحت الارض
1100
4850 في سطح الأرض5290تحت الارض800
مجموع قوة المحرك KW 4 15 22 22 24 44 44


اسم وحدة Y28-200 / 500 Y28-400 / 630 Y28-500 / 800 Y28-630 / 1030 Y28-800 / 1300 (A) Y28-1200 / 2000 Y28-1600 / 2400
القوة الاسمية KN 5000 6300 8000 10300 13000 20000 24000
رسم القوة KN 4000 5000 6300 8000 12000 16000
فارغة القابضة KN 2000 2300 3000 4000 5000 8000 8000
قوة وسادة / القاذف KN 1000 1000 1600 2500 2500 5000 5000
قوة خروج المغلوب KN 500 200 =
20 * 2 * 5
ضربة رسم الشريحة مم 900 1100 1300 1300 1400/1300 1500 1500
ضربة فارغة
عقد الشريحة
مم 500 1000 1200 1200 1400/1200 1200 1200
وسادة / القاذف السكتة الدماغية مم 350 300 300 350 650/350 400 400
رسم مساحة منزلق L-R مم 1200 1600 2200 2500 2700 3800 2800
F-B مم 1400 1000 1700 1500 1600 1900 1600
مساحة الشريحة حامل فارغة L-R مم 450 2600 3200 3200 2500/2400 4500 3500
F-B مم 1800 2400 2200 2200 2500 2200
منطقة وسادة L-R مم 2150 2000

1500/2500 3600 2365
F-B مم 1250 1500 1420 1500/1500 1850 1450
منطقة الجدول L-R مم 1200 2600 3200 3200 2500/4000 4500 3500
F-B مم 1400 1800 2400 2200 2200 2500 2200
ضوء النهار من رسم الشريحة مم 1500 1800 1800 2200 2300/2000 2100 2200
ضوء النهار لشريحة حامل فارغة مم 1700 1800 2200 2300/2000 1800 1900
سرعة رسم الشريحة نزول ملم / ثانية 150 > 250 250 > 270 200/300 350 350
ملح ملم / ثانية 10 12-30 12-25 10-30 11-20 / 12-30 20-40 15-33
إرجاع ملم / ثانية 90 200 120 250 110/250 330 330
سرعة رسم الشريحة نزول ملم / ثانية 50 > 250 250 > 270 300 350 350
ملح ملم / ثانية 22 12-40 16-40 15-40 15-32 40 37
إرجاع ملم / ثانية 35 200 150 250 250 330 330
الابعاد الكلية L-R مم 4070 5400 5800 6200 6800/6500 6400
F-B مم 1648 3600 3800 4000 4860/5100 3500
ارتفاع مم في سطح الأرض5300
تحت الارض2100
9300 7365 10375 6910/8200 في سطح الأرض8813تحت الارض4200 في سطح الأرض9100
تحت الارض4400
مجموع قوة المحرك KW 48 110 133.7 155 108/180 320 330
ملاحظات تمتد قطع المنزلق
تمتد قطع المنزلق
تمتد قطع المنزلق


خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
