RGEK1250 * 4000
TSD
RGEK1250 * 4000
CE ، ISO 9001
جديد
1250mm
4000mm
0.5--4mm
8MM
70M / دقيقة
4.5 + 1
15000kg
TSD
معبأة في حاوية
1250X4000
قانسو ، الصين
8462490000

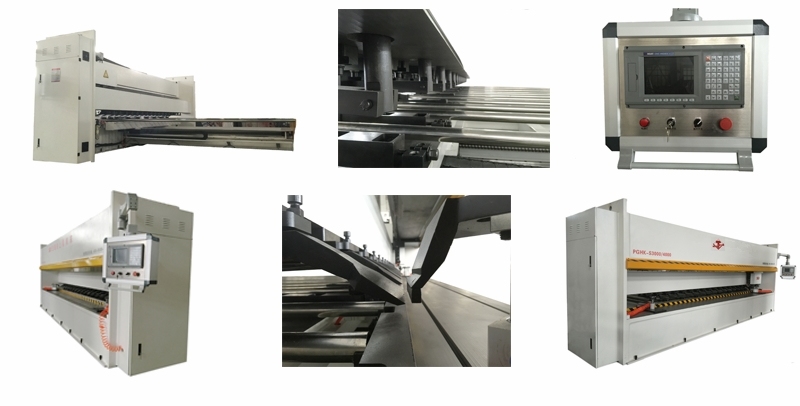

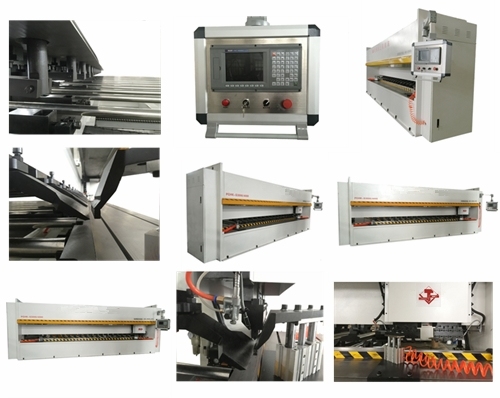

المميزات:
إنها آلة مطورة تعتمد على سلسلة RGEK
مع الكرة اللولبية كعنصر القيادة بالطاقة مع دقة عالية ، وخاصة بالنسبة للمنتجات الراقية
امسك الصفائح المعدنية هيدروليكيًا مع قوى احتجاز أكبر وموثوق بها بالإضافة إلى انخفاض مستوى الضجيج واستهلاك الطاقة
هيكل نوع الإطار متصل مع الترباس عالية القوة
إجهاد طاولة العمل يخفف بواسطة الغلاية الكهربائية ذات الصلابة العالية والتشوه المنخفض
طاولة العمل مصنوعة من الفولاذ أداة الكربون مع HRC 55~60 درجة صلابة و≤ ±تسطيح 0.03 مم لحل مشكلة دقة فتحة V المنخفضة تمامًا بسبب الجدول المشوه
شعاع متقاطع ثابت ، وصفيحة معدنية تغذيها وحدة التغذية الخلفية
مع داعم أمامي وخلفي على طاولة العمل لتجنب الخدش أثناء المعالجة
نظام تشغيل CNC سهل مع حماية متشابكة. الجهاز سوف تنتج تلقائيا عن طريق إدخال المعلمات
المكونات الكهربائية الموحدة الدولية
مع مروحة تبريد في خزانة كهربائية
المعايير الفنية | ||||||
لا. | اسم | وحدة | RGEK 1250 × 4000 | RGEK 1250 × 5000 | RGEK 1250 × 6000 | |
1 | أقصى عرض الحز | مم | 1250 | 1250 | 1250 | |
2 | طول الحز | مم | 4000 | 5000 | 6000 | |
3 | أقصى سماكة الصلب الحز | مم | 4 | 4 | 4 | |
4 | دقيقة. سمك الصلب الحز | مم | 0.5 | 0.5 | 0.5 | |
5 | Min.distance من مركز V إلى حافة ورقة | مم | 8 | 8 | 8 | |
6 | أقصى سرعة قص المحور س | م / دقيقة | 70 | 70 | 70 | |
7 | أقصى سرعة عودة المحور العاشر | م / دقيقة | 85 | 85 | 85 | |
8 | أقصى مقاومة للمحور Y1 | مم | 3000 | 3000 | 3000 | |
9 | قرار المحور Y1 | مم | 0.001 | 0.001 | 0.001 | |
10 | دقة تحديد المواقع المتكررة | مم | ± 0.02 | ± 0.02 | ± 0.02 | |
11 | قرار من المحور Z | مم | 0.001 | 0.001 | 0.001 | |
12 | دقة تحديد المواقع المتكررة | مم | ± 0.02 | ± 0.02 | ± 0.02 | |
13 | قوة المحرك | المحور العاشر | كيلوواط | 4.5 | 4.5 | 4.5 |
محور Y1 ، Y2 ، Z | 1 | 1 | 1 | |||
14 | معتمة عموما (L × W × H) | مم | 5950 × 3820 × 2300 | 6740 × 3820 × 2300 | 7740 × 3820 × 2300 | |
15 | وزن | كلغ | 15000 | 16500 | 18000 | |
ملاحظة: محور X → التحكم في التحرك الأمامي والخلفي للحزمة المتقاطعة | ||||||
محور Y1 ← التحكم في تحريك شعاع السكين الأيسر لأعلى ولأسفل | ||||||
محور Y2 ← التحكم في تحريك شعاع السكين الأيمن لأعلى ولأسفل | ||||||
المحور Z → التحكم في التحرك الأمامي والخلفي لجهاز التغذية الخلفية |
التكوين الرئيسي | ||
لا. | اسم | المورد |
1 | نظام التصنيع باستخدام الحاسب الآلي | يدراو، تايوان |
تحكم Penumatic | Rexpower، تايوان | |
ناقل الحركة | ||
2 | النظام الهيدروليكي | تايوان |
3 | تحويل التردد | ميتسوبيشي، اليابان |
4 | نظام التبريد | بيجور ، الولايات المتحدة الأمريكية |
5 | أجهزة السيارات | دلتا، تايوان |
6 | ختم | Valqua، اليابان |
7 | تحويلة تقريبية | اومرون ، اليابان |
8 | المحرك الرئيسي | سيو ، ألمانيا |
9 | مفتاح التكييف | شنايدر |
10 | قواطع التيار المتردد ، التتابع الحراري | شنايدر |
11 | الكسارة والزر | شنايدر |
12 | شفرة سبيكة | Korloy، كوريا |
13 | الكرة نوع دليل خطي | HTPM، ألمانيا |
14 | كابل | Igus، ألمانيا |
قائمة أجزاء Sapre | |
لا. | اسم |
1 | المسمار الأساس |
2 | أنبوب الربيع |
3 | يا خاتم الختم |
4 | جنبا إلى جنب غسالة |
5 | شريط القاطع |
6 | شفرة الصلب الأبيض |
أدوات كاملة مع الجهاز | ||
لا. | اسم | كمية |
1 | كتلة المحسس | 1 قطعة |
2 | مقياس المحسس | 1 مجموعة |
3 | وجع سداسية الداخلية | 1 مجموعة |
4 | ارتفاع ضغط بندقية النفط | 1 قطعة |
5 | سلاح شحمي | 1 قطعة |
خيارات:
نظام تبريد صغير للقاطع لإطالة عمر القاطع
شهادة CE
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
