| الكمية: | |
|---|---|
RGEK1250 * 5000
TSD
RGEK1250 * 5000
CE ، ISO 9001
جديد
1250mm
5000mm
0.5--4mm
8MM
70M / دقيقة
5.5 + 1
9000kg
TSD
معبأة في حاوية
1250X4000
قانسو ، الصين
8462490000
المميزات:
بناء الإطار. إطار الماكينة بسمك 20 مم من الفولاذ ASTM A572 Gr 50 ، وطاولة العمل بسمك منخفض 60 مم من سبائك الصلب
أعيد الإجهاد إلى إطار آلة اللحام بأكملها
تتم معالجة إطار الماكينة مرة واحدة بواسطة مركز المعالجة للحفاظ على التوازي والعامودية لتثبيت السطح
نسف السطح مع مظهر أفضل للطلاء
نوع شعاع التغذية والقطع مع انخفاض مستوى الضجيج
هيكل القضبان دليل مزدوج مع حركة مستقرة
محور X مع التحكم في تغذية العمل
القاطع العالمي المشبك تصاعد الوجه. قطع الصلب الأبيض وسبائك القاطع للصرف.
صفيحة تثبيت هيدروليكية ، وقوة الضغط قابلة للتعديل.
نظام توجيه عالي الدقة وقياس الموقف ووظيفة التوازن الهيدروليكي دون خدش على سطح الصفيحة قدر الإمكان
مع تراكم على النظام الهيدروليكي

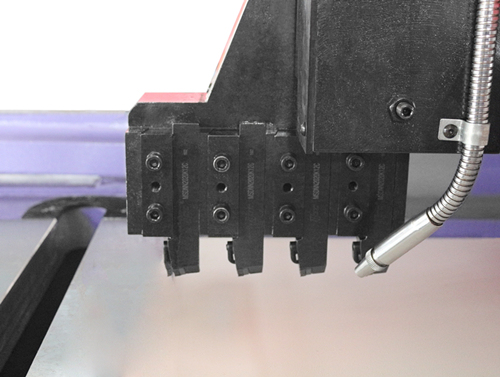

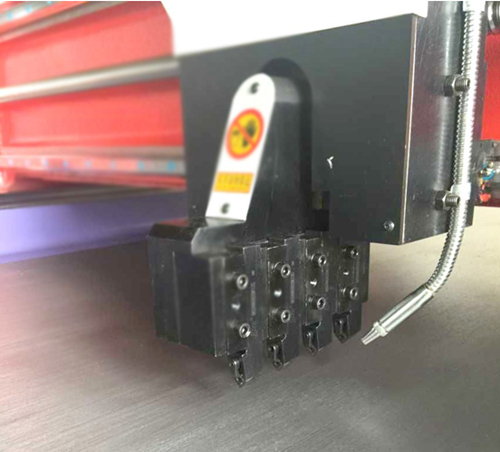

معالجة فترة زمنية محددة ب 4 قواطع لتقليل تشوه الورقة
شعاع متقاطع مع مسننة مائلة من البرونز والخلطة الحلزونية المزورة وقضبان دليل كتم الصوت للحفاظ على التقطيع المستقر.
شعاع الصليب نقل السرعة تعديلها بواسطة محول التردد
المسمار الكرة كتم ودليل خطي تحميل الثقيلة على جهاز نقل شعاع سكين بدقة عالية
تتوفر المعالجة الطولية والعرضية ، بما في ذلك تجهيز الصفائح المعدنية لأعلى ولأسفل
سهل التشغيل عن طريق إدخال خطوات المعالجة على لوحة المفاتيح
خطوات المعالجة يمكن أن تكون معروفة من قبل الشاشة
مع محرك سيرفو وجهاز استشعار لضمان سلامة المشغل
خطأ التنبيه وتشخيص
تعمل طاولة الشفاء الذاتي وظيفة عن طريق الحفر الذاتي للحفاظ على دقة المعالجة
مكونات كهربائية موثوقة
| المعايير الفنية | ||||||
| لا. | اسم | وحدة | RGEK 1250 × 4000 | RGEK 1250 × 5000 | RGEK 1250 × 6000 | |
| 1 | أقصى عرض الحز | مم | 1250 | 1250 | 1250 | |
| 2 | طول الحز | مم | 4000 | 5000 | 6000 | |
| 3 | أقصى سماكة الصلب الحز | مم | 4 | 4 | 4 | |
| 4 | دقيقة. سمك الصلب الحز | مم | 0.5 | 0.5 | 0.5 | |
| 5 | Min.distance من مركز V إلى حافة ورقة | مم | 8 | 8 | 8 | |
| 6 | أقصى سرعة قص المحور س | م / دقيقة | 70 | 70 | 70 | |
| 7 | أقصى سرعة عودة المحور العاشر | م / دقيقة | 80 | 80 | 80 | |
| 8 | أقصى مقاومة للمحور Y1 | مم | 1250 | 1250 | 1250 | |
| 9 | قرار المحور Y1 | مم | 0.001 | 0.001 | 0.001 | |
| 10 | دقة تحديد المواقع المتكررة | مم | ± 0.02 | ± 0.02 | ± 0.02 | |
| 11 | قرار من المحور Z | مم | 0.001 | 0.001 | 0.001 | |
| 12 | دقة تحديد المواقع المتكررة | مم | ± 0.02 | ± 0.02 | ± 0.02 | |
| 13 | قوة المحرك | المحور العاشر | كيلوواط | 5.5 | 5.5 | 5.5 |
| محور Y1 ، Y2 ، Z | 1 | 1 | 1 | |||
| 14 | معتمة عموما (L × W × H) | مم | 6150 × 2320 × 1560 | 7150 × 2320 × 1560 | 8150 × 2320 × 1560 | |
| 15 | وزن | كلغ | 8500 | 9000 | 11000 | |
| ملاحظة: محور X → التحكم في التحرك الأمامي والخلفي للحزمة المتقاطعة | ||||||
| محور Y1 → التحكم في التحرك الأيسر والأيمن لشعاع السكين | ||||||
| محور Y2 → التحكم في تحريك أسطوانة الزيت التالية | ||||||
| المحور Z ← التحكم في تحريك شعاع السكين لأعلى ولأسفل | ||||||

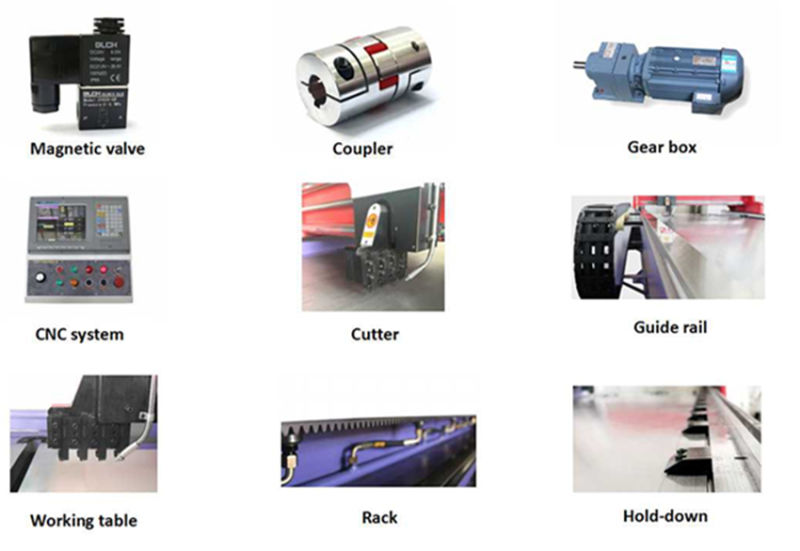

| التكوين الرئيسي | ||
| لا. | اسم | المورد |
| 1 | نظام التصنيع باستخدام الحاسب الآلي | يدراو، تايوان |
| تحكم Penumatic | Rexpower، تايوان | |
| ناقل الحركة | ||
| 2 | النظام الهيدروليكي | تايوان |
| 3 | تحويل التردد | ميتسوبيشي، اليابان |
| 4 | نظام التبريد | بيجور ، الولايات المتحدة الأمريكية |
| 5 | أجهزة السيارات | دلتا، تايوان |
| 6 | ختم | Valqua، اليابان |
| 7 | تحويلة تقريبية | اومرون ، اليابان |
| 8 | المحرك الرئيسي | سيو ، ألمانيا |
| 9 | مفتاح التكييف | شنايدر |
| 10 | قواطع التيار المتردد ، التتابع الحراري | شنايدر |
| 11 | الكسارة والزر | شنايدر |
| 12 | شفرة سبيكة | Korloy، كوريا |
| 13 | الكرة نوع دليل خطي | HTPM، ألمانيا |
| 14 | كابل | Igus، ألمانيا |
| قائمة أجزاء Sapre | |
| لا. | اسم |
| 1 | المسمار الأساس |
| 2 | أنبوب الربيع |
| 3 | يا خاتم الختم |
| 4 | جنبا إلى جنب غسالة |
| 5 | شريط القاطع |
| 6 | شفرة الصلب الأبيض |
| أدوات كاملة مع الجهاز | ||
| لا. | اسم | كمية |
| 1 | كتلة المحسس | 1 قطعة |
| 2 | مقياس المحسس | 1 مجموعة |
| 3 | وجع سداسية الداخلية | 1 مجموعة |
| 4 | ارتفاع ضغط بندقية النفط | 1 قطعة |
| 5 | سلاح شحمي | 1 قطعة |
خيارات:
نظام تبريد صغير للقاطع لإطالة عمر القاطع
شهادة CE
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
