| الكمية: | |
|---|---|
QC12Y-20 * 2500
TSD
QC12Y-20 * 3200
اختيار
2.5 درجة
20-1000mm
30KW
TSD
بواسطة الحاويات
QC12Y-20 * 3200
الصين
8462399000

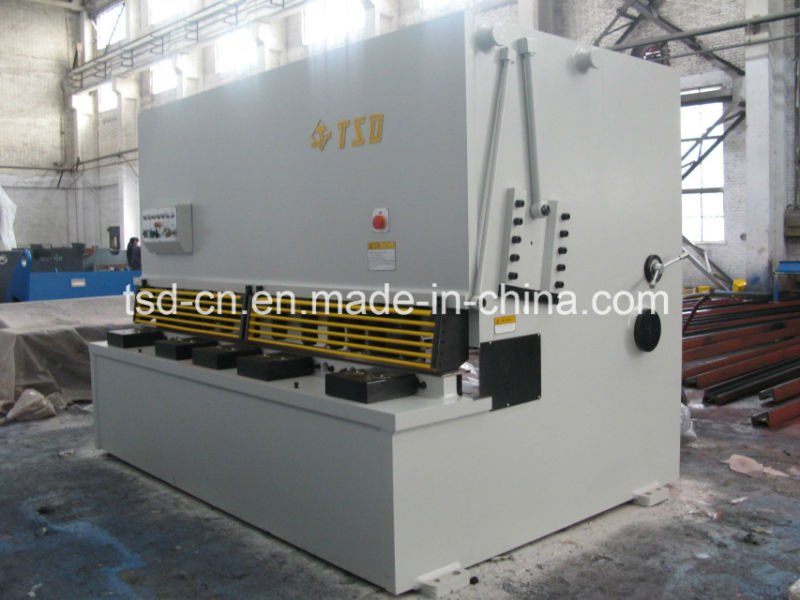

شعاع سوينغ الهيدروليكي القص
موديل QC12Y-20 ×2500
المميزات:
- ASTM283M Gr.D الصلب لاستخدامها في البناء الملحومة بالكامل
- شعاع السكين العائد بأسطوانات غاز النيتروجين
- حجم ، الإجراءات الفردية والمستمرة
- زيادة القوة القابضة مع قوة القطع
- قطع محاذاة الضوء والأسلاك الفولاذية
- كتلة صمام متكامل

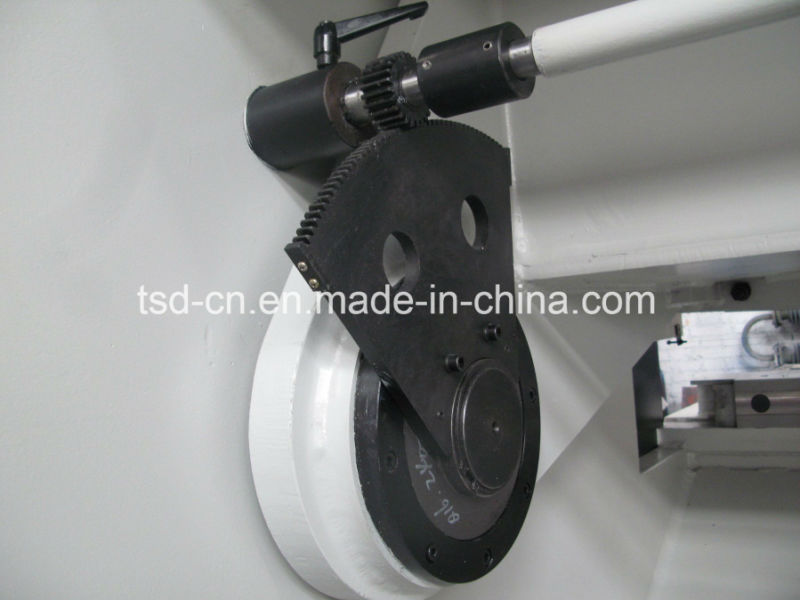

- آلية ضبط التخليص اليدوي
- طاولة العمل مع الكرات لتغذية لوحة مريح
- شفرات 6CrW2Si

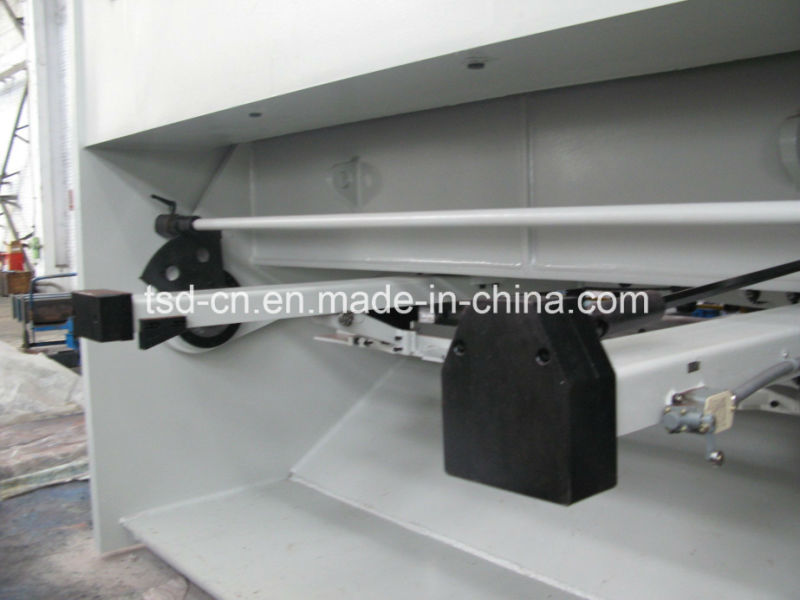

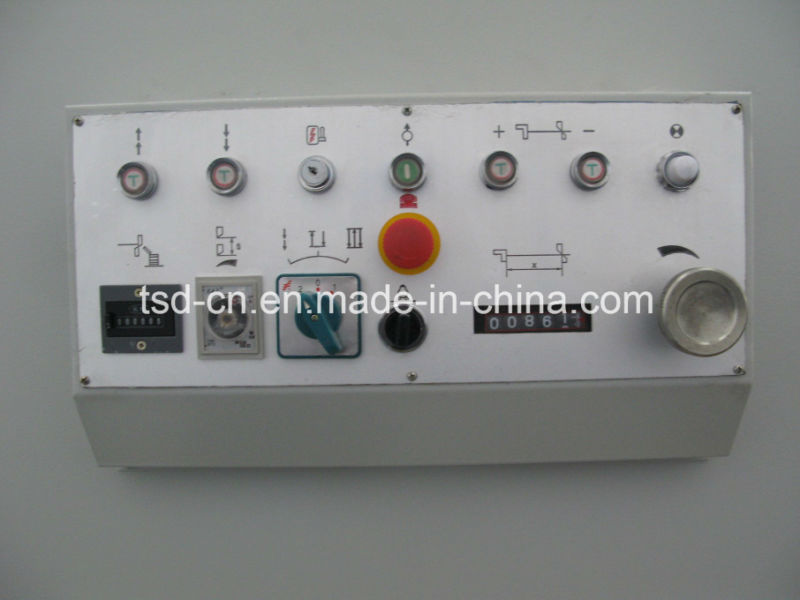

- السكتة الدماغية قياس الظهر المعروضة بواسطة عداد مع التشذيب اليدوي
- سدادة جانبية قابلة للتعديل
- مجلس الوزراء تبريد الرياح الكهربائية
المواصفات الفنية
| ماكس. سمك القطع | 20 مم |
| ماكس. طول القطع | 2500 مم |
| زاوية القص | 2 ° 30 ' |
| السكتة الدماغية | n6 ن / دقيقة |
| السكتة الدماغية قياس الظهر | 20-1000 مم |
| قوة المحرك الرئيسي | 30 كيلو واط |
| قاتمة بشكل عام (L * W * H) | 3400 × 2350 × 2700mm |
| وزن | 19350kg |
| اسم اكتب | زاوية القص (درجة) | حدود (ن / دقيقة) | حلق عمق (مم) | حلق ارتفاع (مم) | متزايد خافت (مم) | قياس الظهر انجى (مم) | قوة المحرك (كيلوواط) | شاملة خافت (مم) | وزن (كلغ) |
| QC12Y-6 × 2500 | 1 ° 30 ' | ≥22 | 300 | 810 | 2950 × 1100 | 10-600 | 11 | 3150 × 1550 × 1655 | 5900 |
| QC12Y-6 × 3200 | 1 ° 30 ' | ≥18 | 300 | 810 | 3650 × 1200 | 10-700 | 11 | 3850 × 1600 × 1755 | 7280 |
| QC12Y-6 × 4000 | 1 ° 30 ' | ≥15 | 300 | 810 | 4450 × 1300 | 10-800 | 11 | 4650 × 1700 × 1850 | 9000 |
| QC12Y-6 × 5000 | 1 ° 30 ' | ≥10 | / | 910 | 5470 × 1400 | 10-800 | 11 | 5770 × 2380 × 2250 | 15500 |
| QC12Y-7 × 6000 | 1 ° 30 ' | ≥7 | / | 910 | 6550 × 1800 | 10-800 | 15 | 6810 × 2350 × 2250 | 23000 |
| QC12Y-8 × 2550 | 1 ° 30 ' | ≥11 | 300 | 800 | 2930 × 1250 | 10-700 | 15 | 3112 × 1800 × 1850 | 7200 |
| QC12Y-8 × 3050 | 1 ° 30 ' | ≥10 | 300 | 800 | 3405 × 1250 | 10-700 | 15 | 3857 × 1800 × 1850 | 8000 |
| QC12Y-8 × 4000 | 1 ° 30 ' | ≥8 | 300 | 800 | 4430 × 1250 | 10-700 | 15 | 4612 × 1800 × 1850 | 10250 |
| QC12Y-8 × 5000 | 1 ° 30 ' | ≥7 | / | 800 | 5450 × 1400 | 20-800 | 15 | 5790 × 2530 × 2250 | 20000 |
| QC12Y-8 × 6000 | 1 ° 30 ' | ≥7 | 100 | 800 | 6560 × 1800 | 20-700 | 15 | 6810 × 2530 × 2250 | 23000 |
| QC12Y 10 × 2550 | 1 ° 30 ' | ≥12 | 300 | 800 | 2965 × 1360 | 20-800 | 18.5 | 3112 × 1800 × 1850 | 8000 |
| QC12Y 10 × 3050 | 1 ° 30 ' | ≥11 | 300 | 800 | 3440 × 1360 | 20-800 | 18.5 | 3587 × 1800 × 1850 | 8600 |
| QC12Y 10 × 4000 | 1 ° 30 ' | ≥9 | 300 | 800 | 4510 × 1600 | 20-800 | 18.5 | 4612 × 1800 × 1850 | 10400 |
| QC12Y-12 × 2500 | 1 ° 30 ' | ≥9 | 300 | 800 | 3030 × 1300 | 10-800 | 18.5 | 3290 × 2215 × 2120 | 10000 |
| QC12Y-12 × 3200 | 1 ° 30 ' | ≥8 | 300 | 800 | 3730 × 1300 | 10-800 | 18.5 | 3990 × 2215 × 2120 | 11800 |
| QC12Y-12 × 4000 | 1 ° 30 ' | ≥7 | 300 | 860 | 4550 × 1550 | 10-800 | 18.5 | 4830 × 2390 × 2200 | 14230 |
| QC12Y-16 × 2500 | 2 ° 30 ' | ≥8 | 300 | 800 | 3060 × 1560 | 10-800 | 22 | 3406 × 2350 × 2180 | 12700 |
| QC12Y-16 × 3200 | 2 ° 30 ' | ≥8 | 300 | 900 | 3760 × 1680 | 10-800 | 22 | 4105 × 2325 × 2220 | 15000 |
| QC12Y-16 × 4000 | 2 ° 30 ' | ≥7 | 300 | 900 | 4560 × 1780 | 10-800 | 22 | 4905 × 2385 × 2250 | 17150 |
| QC12Y 20 × 2500 | 2 ° 30 ' | ≥6 | 300 | 880 | 3010 × 1650 | 20-1000 | 30 | 3400 × 2350 × 2700 | 19350 |
| QC12Y 20 × 3200 | 2 ° 30 ' | ≥5 | 300 | 880 | 3710 × 1650 | 20-1000 | 30 | 4100 × 2350 × 2730 | 22000 |
| QC12Y 20 × 4000 | 2 ° 30 ' | ≥5 | 300 | 880 | 4510 × 1650 | 20-1000 | 30 | 4900 × 2350 × 2760 | 25000 |
| QC12Y 25 × 2500 | 3 ° | ≥5 | 300 | 880 | 3116 × 1670 | 40-1000 | 30 | 3480 × 2410 × 2755 | 23500 |
| QC12Y 25 × 3200 | 3 ° | ≥5 | 300 | 880 | 3816 × 1670 | 40-1000 | 30 | 4180 × 2410 × 2690 | 27000 |
| QC12Y 25 × 4000 | 3 ° | ≥5 | 300 | 880 | 4610 × 1670 | 40-1000 | 37 | 4985 × 2410 × 2690 | 30550 |
| QC12Y-32 × 2500 | 3 ° 30 ' | ≥4 | / | 1025 | 3340 × 1700 | 40-1000 | 55 | 3697 × 3450 × 3000 | 32800 |
| QC12Y-32 × 3200 | 3 ° 30 ' | ≥4 | / | 1000 | 4040 × 1700 | 50-1000 | 55 | 4397 × 3450 × 3000 | 40000 |
| QC12Y-32 × 4000 | 3 ° 30 ' | ≥4 | / | 1025 | 4840 × 1700 | 60-1000 | 55 | 5230 × 3450 × 3000 | 43000 |
| QC12Y 40 × 2500 | 3 ° 30 ' | ≥3 | / | 1100 | 3610 × 2240 | 40-1000 | 75 | 4000 × 3770 × 3600 | 43000 |
التكوين القياسي:
- المكونات الكهربائية الرئيسية العلامة التجارية الشهيرة الصينية
- المحرك: شيان سيمو ، http://www.simo.com.cn
- النظام الهيدروليكي: Beijing Huade ، الصين - حلقات ختم الأسطوانات الرئيسية: NOK ، اليابان - 380 فولت / 3 مراحل / 50 هرتز
خيارات
، طول شفرة كاملة
-Cr12MoV / H13K شفرة المواد لقطع الفولاذ المقاوم للصدأ
هوائي مؤيد الظهر
الذراع الجانبي الممدود
التعبئة: طلاء مع زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم البلاستيك للجهاز كله. معبأة في الحاوية
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
