آلة قص شعاع التأرجح الهيدروليكي (QC12Y-32 * 4000)

ماكس. سمك القطع 32 مم
ماكس. طول القطع 4000 مم
زاوية القص 3 ° 30 ′
السكتة الدماغية ≥4n / دقيقة
السكتة الدماغية قياس الظهر 60-1000 مم
قوة المحرك الرئيسي 55 كيلو واط
الخافتة الكلية (L * W * H) 5195 × 3793 × 3357 ملم
الوزن 43000 كجم
الكمية:
  • QC12Y-32 * 4000

  • TSD

  • QC12Y-32 * 4000

  • 3.5 درجة

  • 60-1000mm

  • 55KW

  • TSD

  • بواسطة الحاويات

  • QC12Y-32 * 4000

  • الصين

  • 8462399000

شعاع سوينغ الهيدروليكي القص
موديل QC12Y-32 ×4000

المميزات:
- ASTM283M Gr.D الصلب لاستخدامها في البناء الملحومة بالكامل
- شعاع السكين العائد بأسطوانات غاز النيتروجين
- حجم ، الإجراءات الفردية والمستمرة
- زيادة القوة القابضة مع قوة القطع
- قطع محاذاة الضوء والأسلاك الفولاذية
- كتلة صمام متكامل
- آلية ضبط التخليص اليدوي
- طاولة العمل مع الكرات لتغذية لوحة مريح
- شفرات 6CrW2Si
- السكتة الدماغية قياس الظهر المعروضة بواسطة عداد مع التشذيب اليدوي
- سدادة جانبية قابلة للتعديل

- مجلس الوزراء تبريد الرياح الكهربائية

المواصفات الفنية

ماكس. سمك القطع 32 ملم
ماكس. طول القطع 4000 ملم
زاوية القص 3 ° 30 '
السكتة الدماغية ≥4n / دقيقة
السكتة الدماغية قياس الظهر 60-1000 مم
قوة المحرك الرئيسي 55 كيلو واط
قاتمة بشكل عام (L * W * H) 5195 × 3793 × 3357mm
وزن 43000 كجم
اسم
اكتب
زاوية القص
(درجة)
حدود
(ن / دقيقة)
حلق
عمق
(مم)
حلق
ارتفاع
(مم)
متزايد
خافت
(مم)
قياس الظهر
انجى
(مم)
قوة المحرك
(كيلوواط)
شاملة
خافت (مم)
وزن
(كلغ)
QC12Y-6 × 2500 1 ° 30 ' ≥22 300 810 2950 × 1100 10-600 11 3150 × 1550 × 1655 5900
QC12Y-6 × 3200 1 ° 30 ' ≥18 300 810 3650 × 1200 10-700 11 3850 × 1600 × 1755 7280
QC12Y-6 × 4000 1 ° 30 ' ≥15 300 810 4450 × 1300 10-800 11 4650 × 1700 × 1850 9000
QC12Y-6 × 5000 1 ° 30 ' ≥10 / 910 5470 × 1400 10-800 11 5770 × 2380 × 2250 15500
QC12Y-7 × 6000 1 ° 30 ' ≥7 / 910 6550 × 1800 10-800 15 6810 × 2350 × 2250 23000
QC12Y-8 × 2550 1 ° 30 ' ≥11 300 800 2930 × 1250 10-700 15 3112 × 1800 × 1850 7200
QC12Y-8 × 3050 1 ° 30 ' ≥10 300 800 3405 × 1250 10-700 15 3857 × 1800 × 1850 8000
QC12Y-8 × 4000 1 ° 30 ' ≥8 300 800 4430 × 1250 10-700 15 4612 × 1800 × 1850 10250
QC12Y-8 × 5000 1 ° 30 ' ≥7 / 800 5450 × 1400 20-800 15 5790 × 2530 × 2250 20000
QC12Y-8 × 6000 1 ° 30 ' ≥7 100 800 6560 × 1800 20-700 15 6810 × 2530 × 2250 23000
QC12Y 10 × 2550 1 ° 30 ' ≥12 300 800 2965 × 1360 20-800 18.5 3112 × 1800 × 1850 8000
QC12Y 10 × 3050 1 ° 30 ' ≥11 300 800 3440 × 1360 20-800 18.5 3587 × 1800 × 1850 8600
QC12Y 10 × 4000 1 ° 30 ' ≥9 300 800 4510 × 1600 20-800 18.5 4612 × 1800 × 1850 10400
QC12Y-12 × 2500 1 ° 30 ' ≥9 300 800 3030 × 1300 10-800 18.5 3290 × 2215 × 2120 10000
QC12Y-12 × 3200 1 ° 30 ' ≥8 300 800 3730 × 1300 10-800 18.5 3990 × 2215 × 2120 11800
QC12Y-12 × 4000 1 ° 30 ' ≥7 300 860 4550 × 1550 10-800 18.5 4830 × 2390 × 2200 14230
QC12Y-16 × 2500 2 ° 30 ' ≥8 300 800 3060 × 1560 10-800 22 3406 × 2350 × 2180 12700
QC12Y-16 × 3200 2 ° 30 ' ≥8 300 900 3760 × 1680 10-800 22 4105 × 2325 × 2220 15000
QC12Y-16 × 4000 2 ° 30 ' ≥7 300 900 4560 × 1780 10-800 22 4905 × 2385 × 2250 17150
QC12Y 20 × 2500 2 ° 30 ' ≥6 300 880 3010 × 1650 20-1000 30 3400 × 2350 × 2700 19350
QC12Y 20 × 3200 2 ° 30 ' ≥5 300 880 3710 × 1650 20-1000 30 4100 × 2350 × 2730 22000
QC12Y 20 × 4000 2 ° 30 ' ≥5 300 880 4510 × 1650 20-1000 30 4900 × 2350 × 2760 25000
QC12Y 25 × 2500 3 ° ≥5 300 880 3116 × 1670 40-1000 30 3480 × 2410 × 2755 23500
QC12Y 25 × 3200 3 ° ≥5 300 880 3816 × 1670 40-1000 30 4180 × 2410 × 2690 27000
QC12Y 25 × 4000 3 ° ≥5 300 880 4610 × 1670 40-1000 37 4985 × 2410 × 2690 30550
QC12Y-32 × 2500 3 ° 30 ' ≥4 / 1025 3340 × 1700 40-1000 55 3697 × 3450 × 3000 32800
QC12Y-32 × 3200 3 ° 30 ' ≥4 / 1000 4040 × 1700 50-1000 55 4397 × 3450 × 3000 40000
QC12Y-32 × 4000 3 ° 30 ' ≥4 / 1025 4840 × 1700 60-1000 55 5230 × 3450 × 3000 43000
QC12Y 40 × 2500 3 ° 30 ' ≥3 / 1100 3610 × 2240 40-1000 75 4000 × 3770 × 3600 43000


التكوين القياسي:
- المكونات الكهربائية الرئيسية العلامة التجارية الشهيرة الصينية
- المحرك: شيان سيمو ، http://www.simo.com.cn
- النظام الهيدروليكي: Beijing Huade ، الصين - حلقات ختم الأسطوانات الرئيسية: NOK ، اليابان - 380 فولت / 3 مراحل / 50 هرتز


خيارات
، طول شفرة كاملة
-Cr12MoV / H13K شفرة المواد لقطع الفولاذ المقاوم للصدأ

هوائي مؤيد الظهر
الذراع الجانبي الممدود


التعبئة: طلاء مع زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم البلاستيك للجهاز كله. معبأة في الحاوية


خدمة ما بعد البيع:

1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.

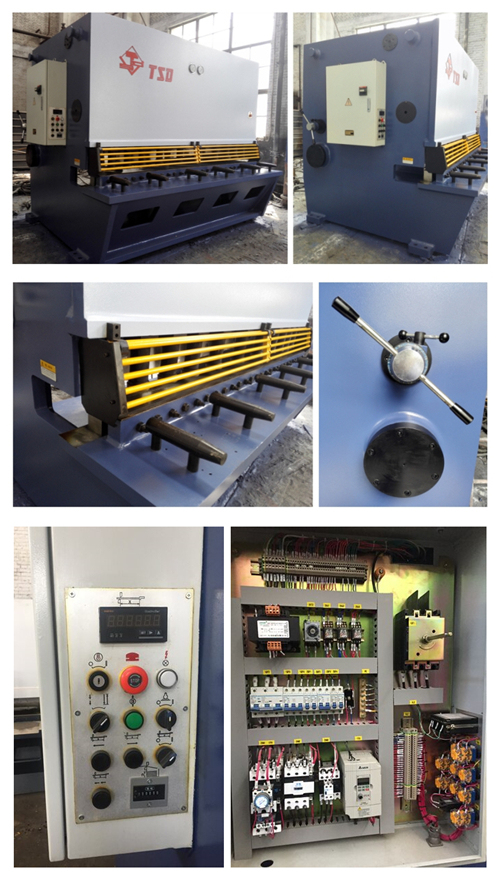

آلة القص الهيدروليكية / آلة قطع المعادن / آلة القص (QC12Y-32 * 4000)
