| الكمية: | |
|---|---|
W11S-12X2500
TSD
W11S-12X2500
3 بكرات
نعم
12 ملم
10MM
متوفر مع جهاز اختياري
أعلى الأسطوانة 42CrMo. الأسطوانة السفلية ASTM 1045
2500 مم
400 ملم
7.5 كيلو واط
الأبعاد الكلية (L * W * H): 4800 * 1400 * 1500
TSD
بواسطة حاوية مع طبقة فيلم لينة
W11S-12x2500
الصين
8462299000

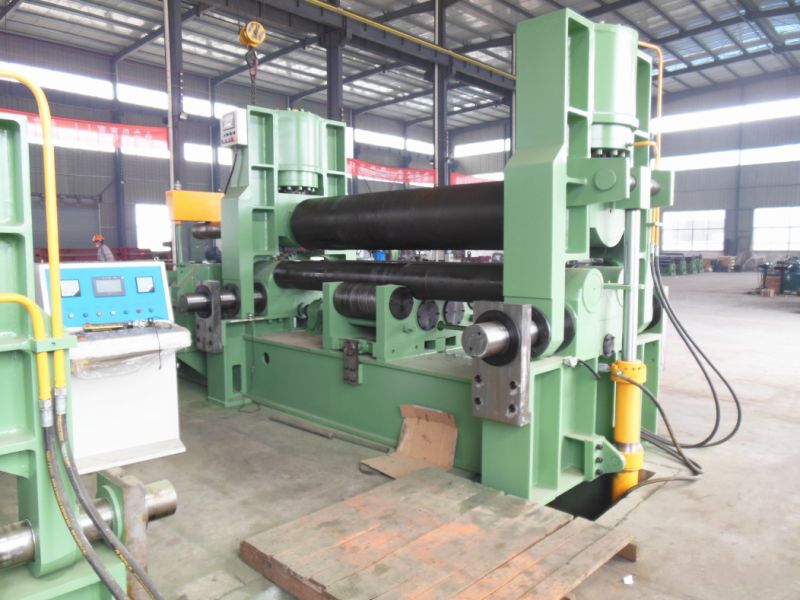

ألواح الصلب لفة الانحناء آلة مع Prebending
نموذج W11S-12x2500
المميزات:
- 3 لفة الهيدروليكية لوحة المتداول آلة
- مع prebend
- 42CrMo تصلب لفة العليا
- ASTM 1045 تصلب لفة السفلى
- لفة العلوي تتحرك عموديا وأفقيا
- اثنان لفات تتحرك تتحرك أفقيا
- يتم التدوير مرة واحدة بعد الرضاعة بدون تدوير للوحة
- سهولة التشغيل والتشغيل ضد التغير غير القابل للإنحراف للفة السفلية
- نظام الإسقاط الهيدروليكي (جهاز الدوران) بسرعة فائقة
- مع جهاز الحماية الكهربائية
- التحكم PLC
خيارات:
- جهاز الانحناء المخروطي

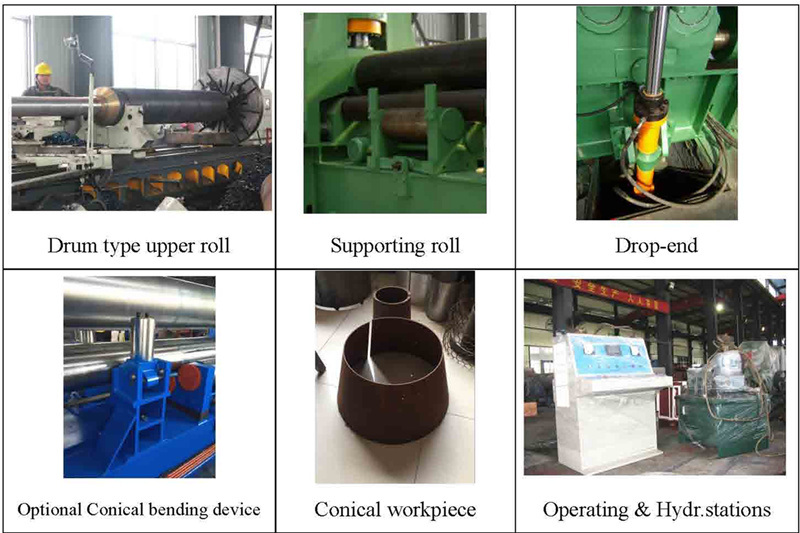

يسلط الضوء:
- الأسطوانة العلوية من نوع الأسطوانة وكذلك ضبط الأسطوانات الداعمة للأسطوانات السفلية تدرك استقامة مثالية
الشغل.
- الانحناء الخلفي في اتجاه المعارضة مع اتجاه التغذية يمكن الحصول على استدارة عالية الدقة و
الحد الأدنى حافة مستقيمة المتبقية.
- اختلال المحاذاة إلى أقصى حد ضد مسافة المركز من لفتي سفليتين وتسوية تلقائية
لفة العلوي
المواصفات الرئيسية:
ماكس. سمك المتداول 12mm(σs≤245Mpa)
ماكس. سمك prebending 10MM
ماكس. طول المتداول 2500mm
دقيقة. المتداول القطر عند التحميل الكامل 400MM
حواف مستقيم plate2.0-2.5 × سماكة اللوحة
قطر الأسطوانة أعلى dia.255mm
قطر الأسطوانة السفلية dia.150mm
المسافة بين اثنين من بكرات أسفل 245 مم
كمية من بكرات دعم 1 مجموعة (4 قطع.)
سرعة الرفع للأسطوانة العلوية 120 ملم / دقيقة
سرعة الدوران 4.5 م / دقيقة
قوة المحرك الرئيسي 7.5 كيلو واط
قوة المحرك الهيدروليكي 4 كيلو واط
قوة المحرك المنقولة 1.5 كيلو واط
الأبعاد الكلية (L * W * H) 4800 * 1400 * 1500mm
الوزن 7000 كجم
التكوينات الرئيسية:
| لا. | اسم | طلبك | وحدة | الصانع |
| 1 | محاذاة أسطواني | 1 | جلس | wafangdian أو لويانغ مصنع وإذ تضع ، الصين |
| 2 | المكونات الهيدروليكية الرئيسية | 1 | جلس | YUKEN (http://www.yuken.co.jp) |
| 3 | مضخة والعتاد | 1 | جلس | خفى Changyuan الهيدروليكية المحدودة (www.cy-hydraulics.com) |
| 4 | المحرك الرئيسي | 1 | جلس | نينغبو هاء واو الآلات الهيدروليكية المحدودة (http://www.china-efhydraulic.com) |
| 5 | المخفض الرئيسي للسرعة | 1 | جلس | نينغبو هاء واو الآلات الهيدروليكية المحدودة (http://www.china-efhydraulic.com) |
| 6 | محرك مساعد | 1 | جلس | الصين |
| 7 | PLC | 1 | جلس | سيمنز ، ألمانيا |
| 8 | شاشة لمسية | 1 | جلس | سيمنز ، ألمانيا |
| 9 | ختم | 1 | جلس | مد زي ، تايوان |
المواصفات الرئيسية الرسم البياني:
| نموذج | قوة الضغط من لفة الأعلى (طن متري) | ماكس. سمك المتداول | ماكس. لف عرض لوحة (مم) | لفة الأعلى قطر الدائرة (مم) | لفة أسفل قطر الدائرة (مم) | مركز مسافة بين كل من القوائم السفلية (مم) | قوة المحرك (كيلوواط) | |||
| كلا الطرفين (مم) | مركز (مم) | القيادة | هيدروليكي | متحرك | ||||||
| W11S-15 × 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-14 × 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-13 × 3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-17 × 2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S-15 × 3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S-20 × 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S-18 × 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S-22 × 2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-20 × 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-18 × 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-24 × 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-22 × 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-20 × 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-30 × 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 |
| W11S-27 × 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 |
| W11S-25 × 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 |
| W11S-33 × 2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 |
| W11S-30 × 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 |
| W11S-28 × 3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 |
| W11S-25 × 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 |
| W11S-36 × 2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-32 × 3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-28 × 3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-26 × 4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-40 × 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-35 × 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-32 × 3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-30 × 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-43 × 2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-38 × 3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-36 × 3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-32 × 4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | |||
عرض التفاصيل
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ودائما ينفذ هذا بصرامة
نظام إدارة الجودة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. طويل
يمكن شراء الضمان من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
4. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة التقنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 من
بيع الخدمة.
5. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. ويمكن توفير قطع الغيار نفس
السابق ، وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
6. يمكن توفير الأجزاء المستهلكة مجانًا للعميل خلال سنة واحدة من تاريخ الضمان
خدمة الاستشارات الفنية طويلة الأجل متاحة.
7. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم العرض
وصف الفشل الكامل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
8. بعد ضمان لمدة سنة واحدة ، سوف يقدم البائع استشارة تقنية مجانية وقطع الغيار وفني
الخدمة بأقل تكلفة.
