| الكمية: | |
|---|---|
W11S-50X3000
TSD
W11S-50X3000
3 بكرات
نعم
أعلى الأسطوانة 42CrMo. الأسطوانة السفلية ASTM 1045
50MM
40MM
80 ٪ * لوحة سمك
3000 ملم
متوفر مع جهاز اختياري
TSD
بواسطة حاوية مع طبقة فيلم لينة
W11S-50x3000
الصين
8462299000

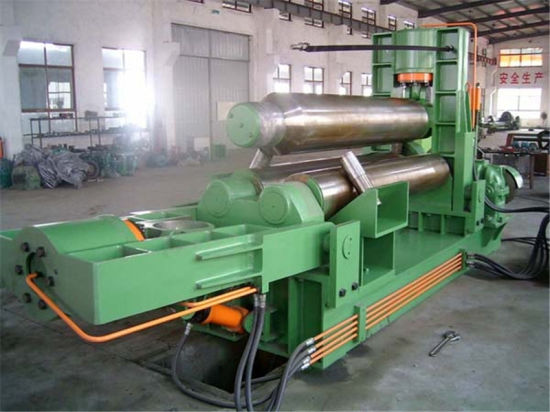

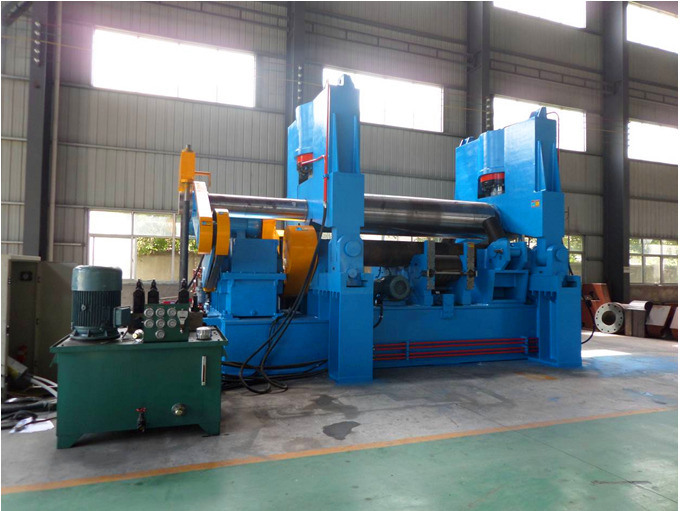

لوحة الصلب لفة الانحناء آلة مع قرصة
نموذج W11S-50x3000
المميزات:
- 3 لفة الهيدروليكية لوحة المتداول آلة
- مع prebend
- 42CrMo تصلب لفة العليا
- ASTM 1045 تصلب لفة السفلى
- لفة العلوي تتحرك عموديا وأفقيا
- اثنان لفات تتحرك تتحرك أفقيا
- يتم التدوير مرة واحدة بعد الرضاعة بدون تدوير للوحة
- سهولة التشغيل والتشغيل ضد التغير غير القابل للإنحراف للفة السفلية
- نظام الإسقاط الهيدروليكي (جهاز الدوران) بسرعة فائقة
- مع جهاز الحماية الكهربائية
- التحكم PLC
خيارات:
- جهاز الانحناء المخروطي

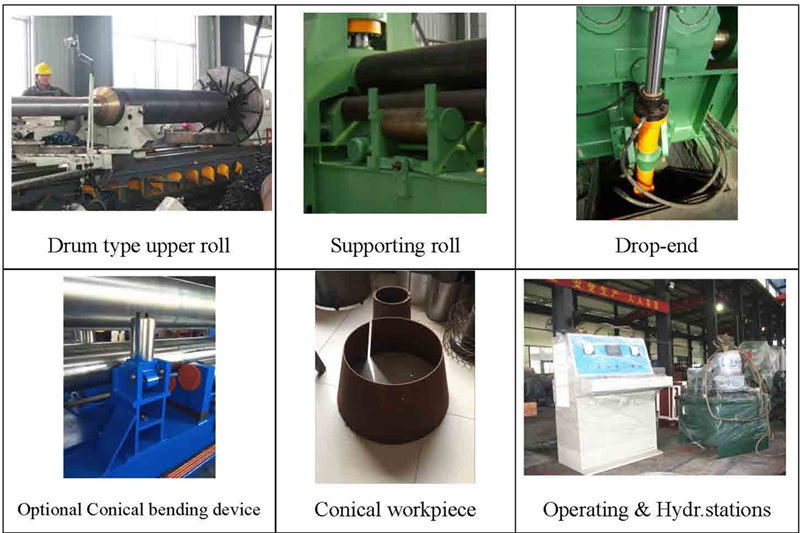

يسلط الضوء:
- الأسطوانة العلوية من نوع الأسطوانة وكذلك ضبط الأسطوانات الداعمة للأسطوانات السفلية تدرك استقامة مثالية
الشغل.
- الانحناء الخلفي في اتجاه المعارضة مع اتجاه التغذية يمكن الحصول على استدارة عالية الدقة و
الحد الأدنى حافة مستقيمة المتبقية.
- اختلال المحاذاة إلى أقصى حد ضد مسافة المركز من لفتي سفليتين وتسوية تلقائية
لفة العلوي
معلومات تقنية:
الحد الأقصى لسماكة التمرير 50 مم
أقصى سمك سمك 40 ملم
أقصى طول التمرير 3000 مم
قطر لفة أعلى 600 ملم
قطر لفة أسفل 340 ملم
مركز المسافة من اثنين من بكرات أسفل 610mm
الحد الأدنى لقطر المتداول عند التحميل الكامل 1600mm
سرعة الدوران 4 م / دقيقة
عدد من دعم لفة 4 قطع
قوة المحرك الرئيسي 55kW
قوة المحرك الهيدروليكي 22kW
قوة المحرك المنقولة 11kW
المواصفات الرئيسية:
| نموذج | قوة الضغط من لفة الأعلى (طن متري) | ماكس. سمك المتداول | ماكس. لف عرض لوحة (مم) | لفة الأعلى قطر الدائرة (مم) | لفة أسفل قطر الدائرة (مم) | مركز مسافة بين كل من القوائم السفلية (مم) | قوة المحرك (كيلوواط) | |||
| كلا الطرفين (مم) | مركز (مم) | القيادة | هيدروليكي | متحرك | ||||||
| W11S-15 × 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-14 × 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-13 × 3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-17 × 2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S-15 × 3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S-20 × 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S-18 × 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S-22 × 2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-20 × 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-18 × 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-24 × 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-22 × 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-20 × 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-30 × 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 |
| W11S-27 × 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 |
| W11S-25 × 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 |
| W11S-33 × 2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 |
| W11S-30 × 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 |
| W11S-28 × 3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 |
| W11S-25 × 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 |
| W11S-36 × 2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-32 × 3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-28 × 3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-26 × 4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-40 × 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-35 × 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-32 × 3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-30 × 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-43 × 2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-38 × 3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-36 × 3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-32 × 4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | |||
عرض التفاصيل
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ودائما ينفذ هذا بصرامة
نظام إدارة الجودة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. طويل
يمكن شراء الضمان من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
4. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة التقنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 من
بيع الخدمة.
5. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. ويمكن توفير قطع الغيار نفس
السابق ، وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
6. يمكن توفير الأجزاء المستهلكة مجانًا للعميل خلال سنة واحدة من تاريخ الضمان
خدمة الاستشارات الفنية طويلة الأجل متاحة.
7. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم العرض
وصف الفشل الكامل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
8. بعد ضمان لمدة سنة واحدة ، سوف يقدم البائع استشارة تقنية مجانية وقطع الغيار وفني
الخدمة بأقل تكلفة.
