أنبوب استقامة الصحافة

الكمية:
  • TDW98Y-1250/1422 * 12200

  • TSD

أنبوب استقامة الصحافة

نموذج TDW98Y-1250/1422 * 12200

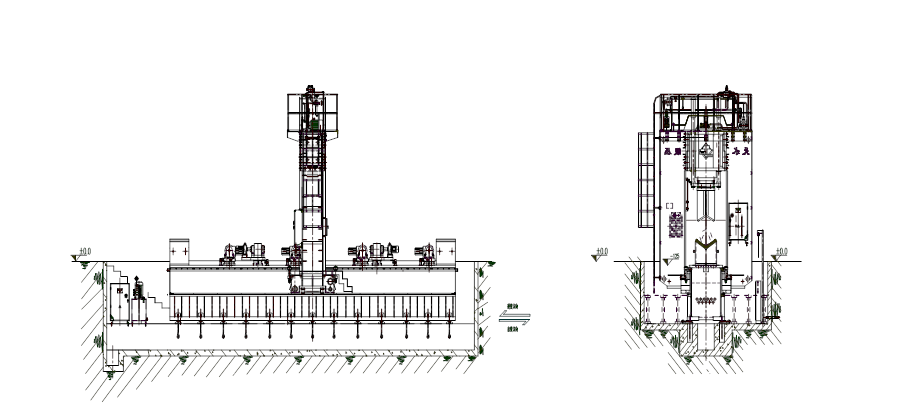

استقامة الصحافة رسم

المميزات:
العملاقة تتحرك آلة استقامة.
الأجزاء الرئيسية تتكون من طاولة عمل طويلة الطول من النوع الثابت والإطار المتحرك من نوع القنطرية ، القالب العلوي ، الدعم المنقول على شكل V ، النظام الهيدروليكي والنظام الكهربائي.
1. مجموعتان تموتان على شكل حرف V من موضع متغير على طاولة العمل لضبط ميكانيكيا إلى اليسار أو اليمين. 2 مجموعات رفع بكرات الدورية و 3 مجموعات رفع بكرة نقل في منتصف طاولة العمل.
2. تم تجهيز رأس الضغط الرئيسي على القنطرية. يمكن أن يكون رأس الضغط مستويًا لجميع قوائم القضبان بزاوية 360 درجة بحيث يلبي شريط قضيب التسوية متطلباته.
3. يقع النظام الهيدروليكي الرئيسي في أعلى إطار الماكينة للتحكم في ضغط رأس الضغط الرئيسي. يقع النظام الهيدروليكي الإضافي على جانب طاولة العمل ويتحكم في تدوير ورفع أسطوانة النقل ، لتلبية متطلبات نقل قضيب الدوران 360 درجة واليمين الأيسر.
4. هذا الجهاز لديه وظيفة الضغط ، أحادية وحفظ ، والتي يمكن أن تلبي متطلبات استقامة قطعة العمل.
5. تصعد بكرة الدوران لآلة الاستقامة لتعليق قطعة العمل وتدويرها إلى الموضع حيث تهدف نقطة الاستقامة العالية إلى وضع الساعة 12 س. في الوقت نفسه ، تصعد كل المجموعات الأربعة التي تنقل الأسطوانة إلى ارتفاع معين تحت بكرة الدوران.
6. أسطوانة دوارة لآلة استقامة تقع لحمل قطعة العمل على أسطوانة النقل. تدور بكرة النقل لتحمل جزء من تغطية نقطة الاستقامة العالية بين القالب السفلي ذو الشكل الخامس. تم وضع قطعة العمل على قالب سفلي على شكل حرف V عند سقوط أسطوانة النقل.
7. حرك القنطرة بحيث يهدف رأس الضغط إلى استقامة نقطة عالية من قطعة العمل. ثم يتم تأمين العملاقة. الاسطوانة الرئيسية لآلة تسوية سحب العلوي يموت لأسفل لتصويب قطعة العمل. يتم تقويم قطعة العمل خطوة بخطوة حتى تلبي المتطلبات.
8. الاسطوانة الرئيسية لآلة استقامة ترجع القالب العلوي المرسوم.
9. تتكرر العملية حتى يتم تقويم الطول الكلي لقطعة العمل حوالي 360 درجة.
10. لمسح خطي قطعة العمل من خلال رؤية أو وضع خط. إذا تجاوز الخطي المعايير ، فسوف يتم تسوية قطعة العمل مرة أخرى حتى تلبي المتطلبات.
11. بعد التسوية ، تصعد الأسطوانة الدوارة لآلة الاستقامة لتصمد قطعة العمل. في الوقت نفسه ، ترتفع جميع مجموعات نقل الأسطوانة الخمسة إلى ارتفاع معين تحت أسطوانة الدوران.
12. بكرة الدوارة لآلة استقامة تنخفض لوضع قطعة العمل على بكرة النقل.


بيانات الأداء الرئيسية

بند مواصفات
الضغط الاسمي 12500 كيلو نيوتن
نطاق القطر 8508 ~ φ1422 مم
طول أنابيب الصلب 8 ~ 12.2 م
سمك الجدار من أنابيب الصلب X70≤32
مجموعة الحركة الطولية للإطار المتحرك 9500
المسافة بين السطح السفلي للمكبس وسطح العمل 2700 مم
ماكس. السكتات الدماغية من أسفل الضغط من رئيس الضغط 900
سرعة أسفل سرعة الضغط الرأس 60 مم / ثانية
إبطاء سرعة الضغط الرأس 5 مم / ثانية
سرعة الصحافة من رئيس الضغط 1.3 ~ 2.6 مم / ثانية
عودة سرعة الضغط الرأس 45 مم / ثانية
قوة المحرك الرئيسي 30 كيلو واط
قوة النظام الهيدروليكي المساعد 11 كيلو واط
قوة المحرك من شعاع المنقولة 2 × 1.5 كيلو واط
قوة المحرك لفات 4 × 3 كيلو واط
سرعة إخراج لفة المخفض 26 دورة في الدقيقة
قوة المحرك تحول لفة 2 × 1.5 كيلو واط
اخماد سرعة لفة المخفض 7.1 دورة في الدقيقة
ماكس. ضغط النظام 27 ميجا باسكال

الوزن الكلي للآلة: 150،000 كغ

القياسات: حوالي 15750 × 5500 × 7900 مم

إجمالي الطاقة: 59KW


خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
