| الكمية: | |
|---|---|
TDT90-40 / 1422 × 12500
TSD

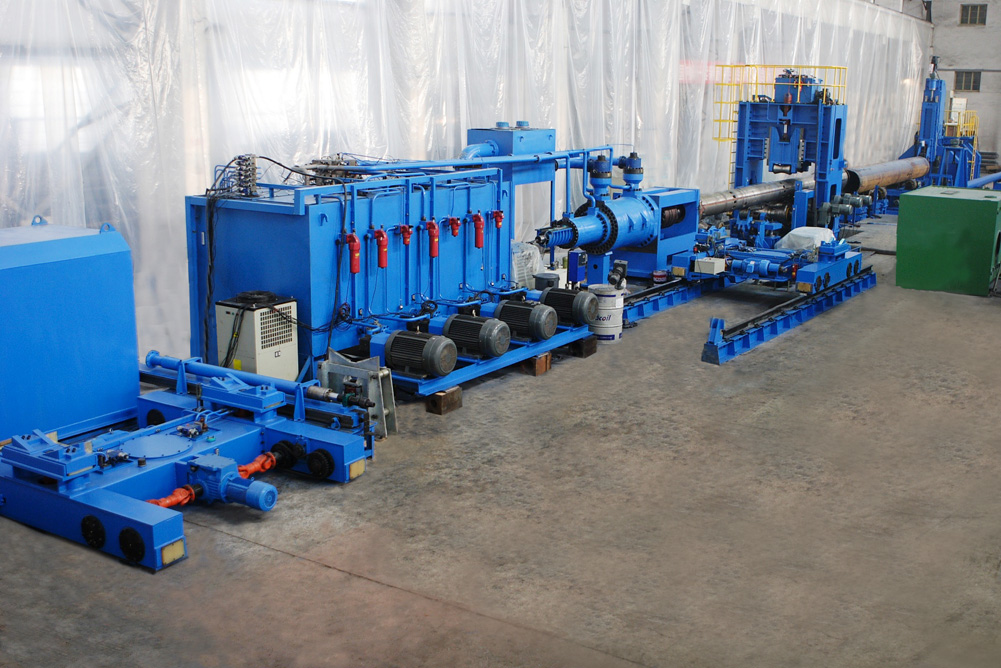

تعد الماكينة واحدة من الآلات الرئيسية لمطحنة LSAW ، والتي تعمل على توسيع ميكانيكي أنابيب LSAW خطوة بخطوة مع رأس التمديد لضمان استدارة دقيقة ، واستقامة ودقة الأبعاد للأنابيب وفقًا للمتطلبات الفنية ، وتخفيف الضغوط المتبقية .
تتكون الماكينة من أسطوانة طاقة ، قضيب جر بوق ، رأس موسع ، دعامة بوق وحمل أنبوب نقل. يتكون رأس التمدد من إسفين متعدد الوجوه ، يتم التعامل معه على شكل مخروط ، مرسومة عن طريق شريط السحب في مجموعة من فكوك الموسع مرتبة محيطًا.
يتم إجبارهم على الجدار الداخلي للأنبوب الذي يوسعه ليصبح حجمًا وتصحيحه بطول كامل. تضمن هذه الطريقة أن الأنبوب يتم إجباره للخارج بطريقة موحدة بغض النظر عن أي اختلافات موجودة في مادة الأنبوب. نسبة التوسع 1 ~ 1.5 ٪ من القطر.
| نموذج اسم | TDT90-1422 / 12200 | |
| نوع الجهاز | وحدة الآلة | |
| توسيع نوع | المتوسع الميكانيكية | |
| قطر الأنابيب (مم) | 508-1220 | |
| طول الأنبوب (مم) | 8000 ~ 12200 | |
| سمك الجدار (مم) | 9 559 ، δ = 23 ؛ ≤ 711 ، δ = 28.6 ≤ 762 ، δ = 34 ؛ ≤ 762 ، δ = 40 | |
| الصف الصلب النموذجي | X70 (API) | |
| نسبة التوسع | تتراوح 0.8 ~ 1.5 ٪ تحسين النطاق 1 ~ 1.12٪ | |
| دقة الأنابيب بعد التوسع | قطر التسامح (مم) | +2 D -0.75 |
| خارج الاستدارة (مم) | 5 ≤ 0.25٪ | |
| استقامة (مم) | ≤ 0.2 ٪ | |
| كفاءة الإنتاج (قطعة / ساعة) | 8 ~ 10 (متوسط) | |
| إجمالي قوة المحرك (KW) | 1014.6 | |
| الأبعاد الكلية (L × W × H) (مم) | 63000 × 13000 × 6000 | |
| الوزن (كلغ) | 400000 | |
تعد الماكينة واحدة من الآلات الرئيسية لمطحنة LSAW ، والتي تعمل على توسيع ميكانيكي أنابيب LSAW خطوة بخطوة مع رأس التمديد لضمان استدارة دقيقة ، واستقامة ودقة الأبعاد للأنابيب وفقًا للمتطلبات الفنية ، وتخفيف الضغوط المتبقية .
تتكون الماكينة من أسطوانة طاقة ، قضيب جر بوق ، رأس موسع ، دعامة بوق وحمل أنبوب نقل. يتكون رأس التمدد من إسفين متعدد الوجوه ، يتم التعامل معه على شكل مخروط ، مرسومة عن طريق شريط السحب في مجموعة من فكوك الموسع مرتبة محيطًا.
يتم إجبارهم على الجدار الداخلي للأنبوب الذي يوسعه ليصبح حجمًا وتصحيحه بطول كامل. تضمن هذه الطريقة أن الأنبوب يتم إجباره للخارج بطريقة موحدة بغض النظر عن أي اختلافات موجودة في مادة الأنبوب. نسبة التوسع 1 ~ 1.5 ٪ من القطر.
| نموذج اسم | TDT90-1422 / 12200 | |
| نوع الجهاز | وحدة الآلة | |
| توسيع نوع | المتوسع الميكانيكية | |
| قطر الأنابيب (مم) | 508-1220 | |
| طول الأنبوب (مم) | 8000 ~ 12200 | |
| سمك الجدار (مم) | 9 559 ، δ = 23 ؛ ≤ 711 ، δ = 28.6 ≤ 762 ، δ = 34 ؛ ≤ 762 ، δ = 40 | |
| الصف الصلب النموذجي | X70 (API) | |
| نسبة التوسع | تتراوح 0.8 ~ 1.5 ٪ تحسين النطاق 1 ~ 1.12٪ | |
| دقة الأنابيب بعد التوسع | قطر التسامح (مم) | +2 D -0.75 |
| خارج الاستدارة (مم) | 5 ≤ 0.25٪ | |
| استقامة (مم) | ≤ 0.2 ٪ | |
| كفاءة الإنتاج (قطعة / ساعة) | 8 ~ 10 (متوسط) | |
| إجمالي قوة المحرك (KW) | 1014.6 | |
| الأبعاد الكلية (L × W × H) (مم) | 63000 × 13000 × 6000 | |
| الوزن (كلغ) | 400000 | |
