التواء بار الصحافة الفرامل (WH67Y-100/4000)

الضغط الاسمي: 1000 كيلو نيوتن
طول الجدول: 4000 مم
المسافة بين uprights: 3300 مم
الحلق: 350 مم
السكتة الدماغية من رام: 160 ملم
ماكس. ارتفاع مفتوحة: 420 مم
ضربة المقياس الخلفي: 600 مم (محور X يتحكم فيه جهاز التحكم E21)
السرعة: تقترب 100 مم / ثانية
العمل 10MM / ثانية
العودة 80MM / ثانية
قوة المحرك الرئيسي: 7.5 كيلو واط
قاتمة إجمالية (L * W * H): 4064 * 1920 * 2500mm

الكمية:
  • WH67Y-100/4000
  • TSD
  • WH67Y-250/4000
  • 4000mm
  • عزم الدوران بار
  • نورث كارولاينا
  • 2500kn
  • 400MM
  • TSD
  • بواسطة حاوية مع طبقة فيلم لينة
  • WH67Y-250/4000
  • الصين
  • 8462299000
NC التقليدية الهيدروليكية التواء بار الصحافة الفرامل

موديل WH67Y-100/4000

المميزات:
-ASTM283M Gr.D الصلب لاستخدامها في البناء الملحومة بالكامل
- اسطوانات مزدوجة تتحكم في الكبش يتحرك لأعلى ولأسفل.
- التوازن بين اليمين واليسار يتحقق عن طريق التواء شريط التزامن.
- أداة العلوي المشابك سريعة ويموت متعدد الخامس
- الجبهة القياسية تدعم الأسلحة.
- مجلس الوزراء تبريد الرياح الكهربائية
- المقياس الخلفي القياسي ، مع إصبع ارتفاع قابل للتعديل اليدوي
- الأبواب الجانبية المتشابكة

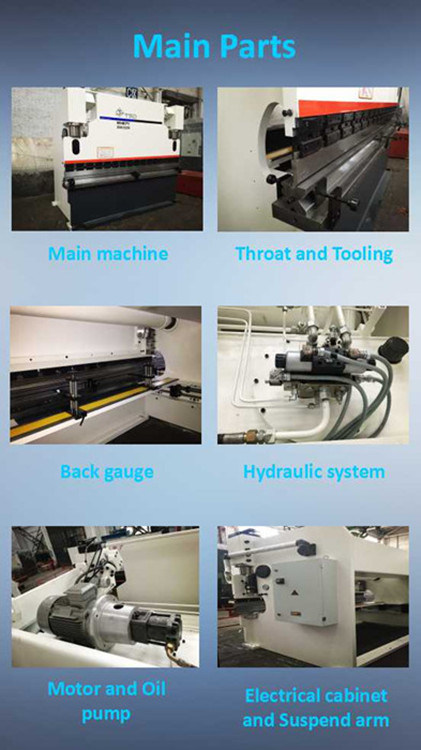

آلة ثني قضيب التواء (WH67Y-250/4000)


معلومات تقنية:

الضغط الاسمي 1000 كيلو نيوتن
طول الجدول 4000 ملم
المسافة بين الانتفاضة 3300 مم
حلق 350 مم
ضربة كبش 160 ملم
ماكس. ارتفاع مفتوح 420 ملم
السكتة الدماغية قياس الظهر
600 مم (محور X يتحكم فيه جهاز التحكم E21)
سرعة: تقترب 100MM / ثانية
العمل 10MM / ثانية
العودة 80MM / ثانية
قوة المحرك الرئيسي 7.5 كيلو واط
قاتمة بشكل عام (L * W * H): 4064 * 1920 * 2500mm


البيانات الفنية (WH67Y-63t ~
250T)

اكتب
اسم
WH67Y-
63/1250
63/2500
63/3200
WH67Y-
100/2500
100/3200
100/4000
WH67Y-
160/2500
160/3200
160/4000
WH67Y-
200/2500
200/3200
200/4000
WH67Y-
250/3200

250/4000
250/5000
الضغط الاسمي (kn) 630 1000 1600 2000 2500
طول الجدول (مم) 1250
2500
3200
2500
3200
4000
2500
3200
4000
2500
3200
4000
3200
4000
5000
المسافة بين
uprights (مم)
900
2100
2700
2100
2700
3300
2100
2690
3300
2100
2700
3300
2700
3300
4300
عمق الحلق (مم) 250 350 350 400 400
رام السكتة الدماغية (مم) 130 160 200 200 250
ماكس. ارتفاع مفتوحة (مم) 390 420 470 470 520
السكتة الدماغية قياس الظهر (مم) 500 600 600 600 600
تقترب السرعة
(ملم / ثانية)
100 100 80 100 100
سرعة العمل (مم / ثانية) 10 10 10 10 10
سرعة العودة (مم / ثانية) 90 80 100 100 120
قوة المحرك الرئيسي (KW) 5.5 7.5 11 15 18.5
الابعاد الكلية
(L × W × H)
(مم)
الطول (مم) 1320
2600
3230
2564
3264
4064
2564
3264
4064
2602
3264
4064
3260
4060
5060
العرض (مم) 1710 1920 2005 2380 2390
الارتفاع (مم) 2275 2500 2740 2760
2760
2780
3200

التكوين القياسي:
- أختام طبقة اليابان NOK للأسطوانات الرئيسية.
- المكونات الكهربائية الرئيسية العلامة التجارية الشهيرة الصينية
- المحرك: شيان سيمو ، http://www.simo.com.cn
- مضخة التروس الداخلية: Buhe Maoxin Hydraulic (http://www.sh-mosure.com) ، انخفاض مستوى الضجيج.
- اسطوانة النفط: TSD ، CHN المواد ،أجزاء تزوير ، سطح المكبس تعامل بواسطة رمز النيتروجين
- النظام الهيدروليكي: Beijing Huade ، الصين (نفس حجم الوصل مع Rexroth)
- مع وحدة تحكم E21 المعلقة ، Estun ، الصين (http://www.estun.com/)

اختياري:
أعلى وأسفل الأدوات.
-Ball المسمار ودليل خطي.
-ومبرد الزيت
- ستارة ضوء السلامة
شهادة CE.


التعبئة: طلاء باستخدام زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم بلاستيكية للجهاز كله. معبأة في الحاوية


خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
