الفرامل الصحافة بار التواء بسعة 250 طن (WE67K-250/3200)

الضغط الاسمي: 2500 كيلو نيوتن
طول الجدول: 3200 مم
مركز المسافة بين uprights: 2700 مم
الحلق: 400 مم
السكتة الدماغية من الكبش: 250 ملم
ماكس. ارتفاع مفتوحة: 520 مم
السرعة: تقترب 100 مم / ثانية
العمل: 10MM / ثانية
العودة: 100 ملليمتر / ثانية
قوة المحرك الرئيسي: 18.5kW
قاتمة إجمالية (L * W * H فوق الأرضية): 3450 × 2360 × 3050mm
الوزن الصافي: 15800 كجم
الكمية:
  • WE67K-250/3200

  • TSD

التواء بار الصحافة الفرامل
موديل WE67K-250/3200

المميزات:
-تصميم ANSYS ، والتحسين بواسطة نموذج المحاكاة
- ASTM283M Gr.D الصلب لاستخدامها في البناء الملحومة بالكامل
-الجدول ، تستقيم ورام مصممة كصلابة كاملة لضمان العمل الكامل التحميل
- تحقيق التزامن بين أسطوانة الزيت اليمنى واليسرى (Y1 ، Y2) بواسطة صمام تناسبي كهربائي هيدروليكي ألمانيا مفصول مع ثبات عالٍ.
- التحكم الكامل في حلقة مغلقة بدقة عالية
- تتويج أسطوانة الزيت في الجدول - تثبيت أسطح زيت أسطوانات الزيت ، دليل خطي ، طاولة العمل التي تمت معالجتها في وقت واحد بكثافة
-آلة طحن الكلمة واجب بالتوازي الجيد وعمودي
- تحميل غريب الأطوار العمل المتاحة
- أداة أعلى القياسية ومتعددة
أداة أسفل -Vee

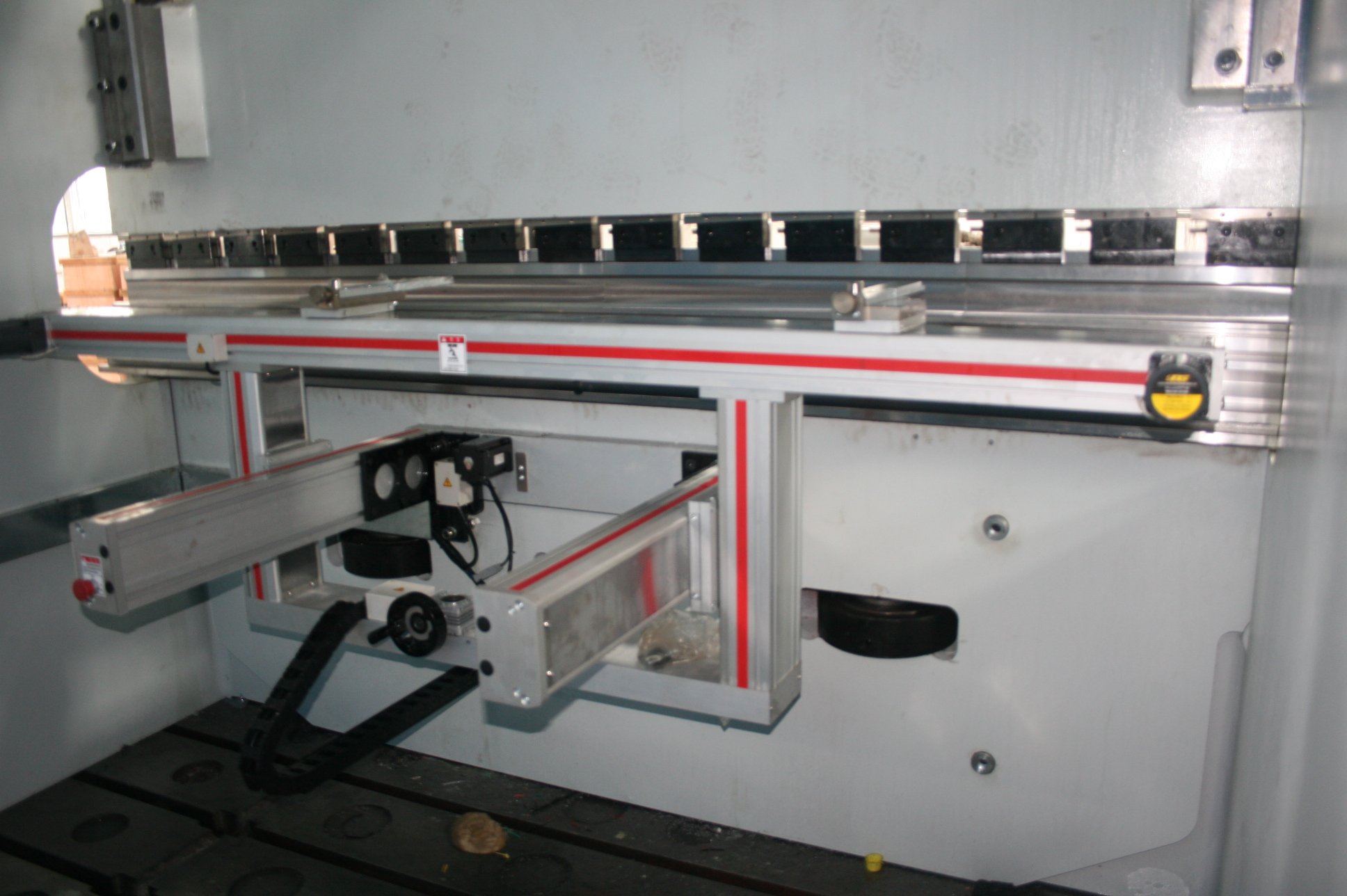

- قياس خلفي قياسي مع محور X وضبط محور R يدويًا
- الزائد حماية تجاوز


المواصفات الفنية

الضغط الاسمي2500 كيلو نيوتن
طول الجدول3200 مم
مركز المسافة بين uprights2700 مم
حلق400 ملم
ضربة كبش250 مم
ماكس. ارتفاع مفتوح520 مم
سرعة:تقترب100MM / ثانية
العمل10MM / ثانية
عودة100MM / ثانية
قوة المحرك الرئيسي18.5kW
معتمة عموما (L * W * H فوق الطابق)3450 × 2360 × 3050مم
الوزن الصافي15800 كجم


اكتب
اسم
القوة الاسمية
(KN)
طول الجدول (مم)المسافة بين uprights (مم)عمق الحلق
(مم)
رام السكتة الدماغية (مم)ارتفاع مفتوحة (مم)ارتفاع طاولة العمل (مم)عرض جدول العمل (مم)سرعة رامقوة المحرك الرئيسي
(KW)
الأبعاد الكلية (L × W × H) (سم)وزن()
تقتربالعملإرجاع
(ملم / ثانية)
WE67K-40/20004002000170020012039080060/170140111204211 × 143 × 2163020
WE67K-63/250063025002100300150420830200110101205.5256 × 176 × 2295365
WE67K-100/3200100032002700400200470900205120101007.5328 × 209 × 2538570
WE67K-100/4000100040003300400200470900205120101007.5408 × 209 × 2709900
WE67K-160/320016003200270040020047090024512099511330 × 223 × 26210580
WE67K-160/400016004000330040020047090024512099511410 × 223 × 27712290
WE67K-200/320020003200270040020047094027011099515338 × 221 × 27412340
WE67K-200/400020004000330040020047094027011099515408 × 221 × 27414310
WE67K-250/320025003200270040025052010502801001010018.5345 × 236 × 30515800
WE67K-250/400025004000330040025052010502801001010018.5425 × 236 × 31117800
WE67K-250/5000250050004300400250520105028010099018.5512 × 236 × 31118900



التكوين القياسي:
- نظام CNC DA52 ، Delem ، هولندا / DNC880S ، Cybelec ، سويسرا / ESA S530 ، إيطاليا
- مجموعة صمام متزامن الكهربائية الهيدروليكية: Hoerbiger / بوش ، ألمانيا
- المكونات الكهربائية الرئيسية: شنايدر
- مقياس بصري جيفي ، إيطاليا
- مضخة تروس ذات ضوضاء منخفضة: Nachi ، اليابان
- حلقة ختم اسطوانة الزيت الرئيسية: NOK ، اليابان
- الكرة اللولبية والدليل الخطي: أبا ، تايوان
- مجلس الوزراء تبريد الرياح الكهربائية


خيارات
عمق الحلق
أعلى وأسفل الأدوات
، عودة قياس مع محور R ، Z
ستارة خفيفة
-النفط برودة / دفئا
شهادة CE


عملية الإنتاج التكنولوجية
صفيحة فولاذية إلى المستودع ← الفحص الفيزيائي والكيميائي ← معالجة السفع بالكرات الفولاذية (ضد الغبار) ← القطع من خلال آلة القطع باللهب CNC ← القطع والتجهيز لكل طائرة تقاطع اللحام ← اللحام المركب ← اللحام بالحماية من الهواء ← تخفيف الضغط عن طريق الفرن الكهربائي ← المعالجة من خلال آلة الطحن والتفريز من النوع الثقيل للأرض ، آلة طحن القنطرية المتحركة → التصنيع.

التعبئة: طلاء مع النفط المضادة للصدأ على سطح العمل ، معطبقة فيلم البلاستيك للجهاز كله. معبأة في حاوية أو بكميات كبيرة.

خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة الجودة الخطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
