تشكيل الأنابيب الصحافة

الكمية:
  • TDYA39K-3600/12500

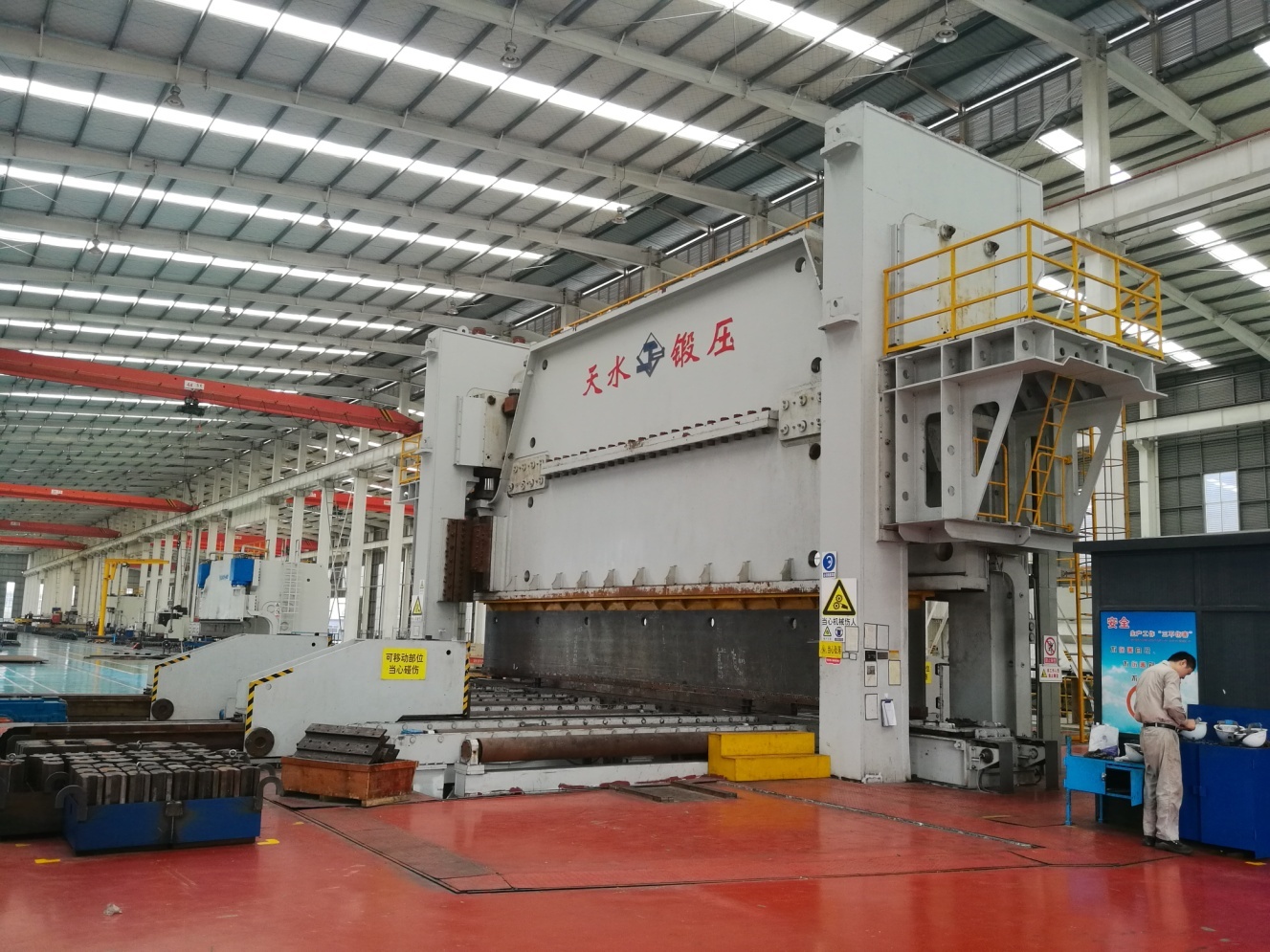

الصحافة تشكيل الأنابيب

نموذجTDYA39K-3600/12500


المميزات:

l54 عاما من الخبرة في التصنيع.

lتصميم بواسطة برنامج ANSYS و UGS \ CAD \ CAE \ CAM ثلاثي الأبعاد وتحليل العناصر المحدودة وتكنولوجيا الدراية الفنية وبراءات الاختراع.

lإن تصميم طاولة العمل والكبش مناسب لظروف العمل ذات الضغط العالي في قطع العمل الطويلة والقصيرة ، ويمكن أن يتحمل ظروف تشكيل الحمل الثقيل لقطع الشغل القصيرة والسميكة.

lالأجزاء الرئيسية صلب بشكل لا يتجزأ ويتم إعادة الضغط.

lتمت معالجة الدعامات ، الكبش ، وطاولات العمل لمرة واحدة بواسطة آلة طحن وطحن الأرضية الكبيرة لضمان التوازي ، التعامد والتوازي لكل سطح تصاعد.

lهيكل الختم لأسطوانة الزيت مناسب لتحويل السرعة بسرعة وبطيئة للآلة دون تسرب. تعتمد أسطوانة الزيت المزودة بكبش على اتصال عائم كروي ، واتصال تكيفي 360 درجة ، وقوة موحدة ، مما يلغي اهتزاز الصدمات أثناء عمل الكبش.

lتتبنى سكة التوجيه الرئيسية سكة توجيه انزلاقية مستطيلة الشكل ذات أربعة أعمدة وثمانية جوانب ، والتي لها وظيفة تشحيم ذاتي ووظيفة دليل الدوران الجانبي ، مما يمنع أسطوانة الزيت من تحمل قوى جانبية. تكون الحركة المائلة للكبش أكثر موثوقية عند ثني قطعة عمل مدببة.

lتم اعتماد ترتيب خط أنابيب هيدروليكي كبير القطر ، وختم خط الأنابيب بشكل موثوق لتقليل اهتزاز الصدمة إلى الحد الأدنى.

lنظام CNC يخزن المزيد من خصائص المواد وأكثر مرونة في التشغيل.

lتصميم محول الأداة العلوي كبير في الأعلى وصغير في الجزء السفلي ، والذي يمكن أن يلبي تشكيل قطع العمل المخروطية. لا توجد فجوة بين إدخالات الأداة السفلية ، ويضمن القوس الكبير للأداة السفلية تشكيل قطعة العمل بشكل جميل. صلابة عالية للأداة السفلية تضمن استقامة الشغل.

lآليات التغذية الأمامية والخلفية مع عزم دوران كبير ، تغيير سريع وبطيء للسرعة ، يمكن التحكم بشكل مستقل في الحركة الأمامية والخلفية لكل آلية. بسيطة عملية التحكم المحمولة مع كفاءة عالية والتغذية الدقة.

lتم تجهيز مركز الأداة السفلية بنوعين من الداعمين. أحدهما هو مساعدة قطعة العمل على التغذية للأمام والخلف عند التغذية ، والآخر هو رفع قطعة العمل عند التفريغ لتجنب الاحتكاك بين قطعة العمل والأداة السفلية.

lباستخدام آلية تفريغ ترددية عالية القوة ، يدفع زر الضغط الشغل إلى التفريغ الجانبي ، ويكون التفريغ مستقر وموثوق به.

دقة الجهاز

1. دقة تحديد المواقع من رام (Y1 ، Y2 المحور): ± 0.03

يكرر رام دقة تحديد المواقع (محور Y1 ، Y2): ± 0.01

2. محور V لجهاز تعويض انحراف الجدول:

طاولة تعويض الحديد المائل منضدة العمل ، والتحكم العددي ، وجعل منضدة العمل مجموعة من منحنى محدب مثالي ، وتعويض انحراف الكبش وطاولة العمل ، وذلك للحصول على تعويض انحراف مرضية ، وجعل زاوية الشغل المطوية في اتجاه الطول متسقة ، تحسين دقة جزء.




المعايير الفنية

لا.

اسم

وحدة

معامل

1

الضغط الاسمي

kN

36000

2

طول طاولة العمل

مم

13000

3

المسافة الداخلية الفعالة

مم

12500

4

عرض الحلق الجانبي

مم

1800

5

رام السكتة الدماغية

مم

600

6

ماكس. ارتفاع الافتتاح

مم

2000

7

سرعة رام

تقترب السرعة

ملم / ثانية

80

سرعة العمل

ملم / ثانية

8

عودة السرعة

ملم / ثانية

80

8

قوة المحرك الرئيسي

kW

4×75

9

اسطوانة النفطسعة

L

9000

10

ومبرد الزيت

2

LYD300

11

نظام التصنيع باستخدام الحاسب الآلي

نموذج


DA58T

عدد المحاور

2 + 1

Y1، Y2V1

12

Dimensions

الطول

مم

18400

عرض

مم

5100

الارتفاع فوق الأرض

مم

8600

خدمة ما بعد البيع

1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بالتنفيذ الصارم لنظام إدارة الجودة هذا في شركتنا وعلى منتجاتنا. جميع المنتجات السابقة قد تم اختبارها بدقة وتتوافق مع الاتفاق التقني و اساسي.
2. الضمان هو سنة واحدة منذ تاريخ القبول النهائي للآلات الثقيلة. يمكن شراء الضمان الأطول من قبل المستخدم.
3. التكليف: بالنسبة للآلات الثقيلة ، يرسل البائع الفنيين (الهيدروليكية والكهربائية والميكانيكية) لتوجيه التركيب والاختبار وتدريب المشغلين بعد وصول الماكينة إلى مصنع المستخدم. لكن الإقامة المحلية في بلد المستخدم ستكونترتيبهامن قبل المشتري. لا يتم تضمين الرسوم المذكورة أعلاه في العرض. سيتم عرض هذه البنود في العقد.
4. يمكن تتبع جميع منتجات البائع برقم الأعمال السابقة. يمكن توفير قطع الغيار كما في السابق ، وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعملاء خلال فترة ضمان لمدة عام من تاريخ B / L و خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة الجودة الخطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ تاريخ B / L أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقدم البائع استشارة تقنية مجانية وقطع غيار وخدمة فني بأقل تكلفة.
