مكبس تشكيل أنابيب LSAW (TDY37K-3500/1120 × 13000)

الكمية:
  • TDY37K-3500/1120 × 13000

  • 35000 ك

  • 13000mm

  • 2 قطعة

  • 1800mm

  • 2890 مم

  • 400 ملم

  • صمام النسبي الكهربائية الهيدروليكية

  • التعويض الميكانيكي تحت الأداة السفلية

  • الأمامي والخلفي ، يميل والتغذية الموازية

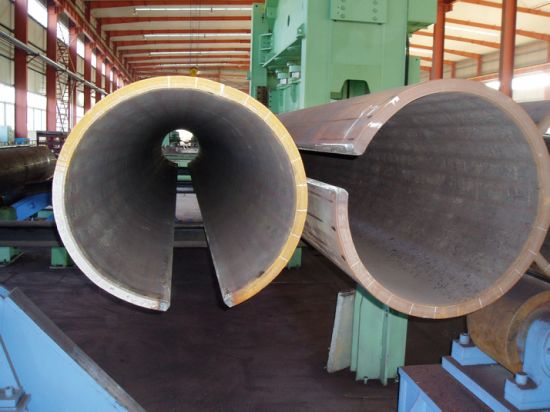

  • الأنابيب الهيكلية والنفطية

  • TSD

  • بواسطة حاوية مع طبقة فيلم لينة

  • TDY37K-3500/1120 × 13000

  • الصين

  • 8462219000

LSAW تشكيل الأنابيب الصحافة
نموذجTDY37K-3500/1120 × 13000

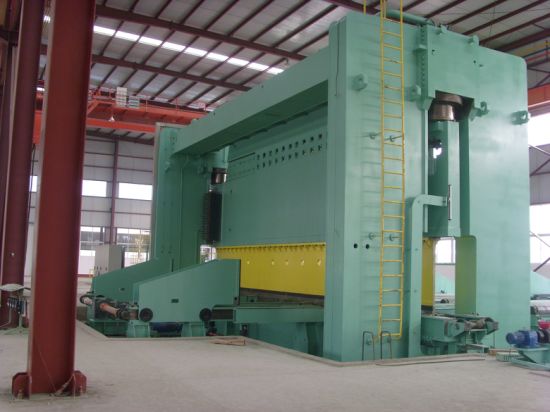

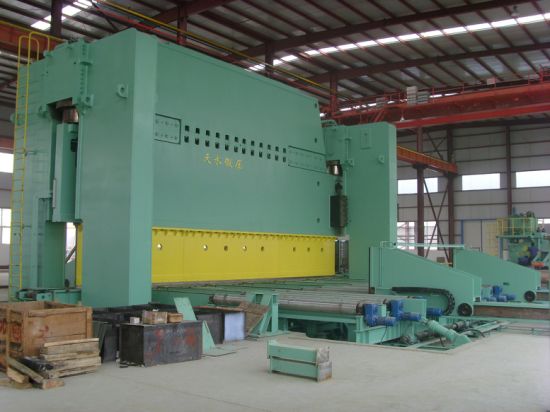

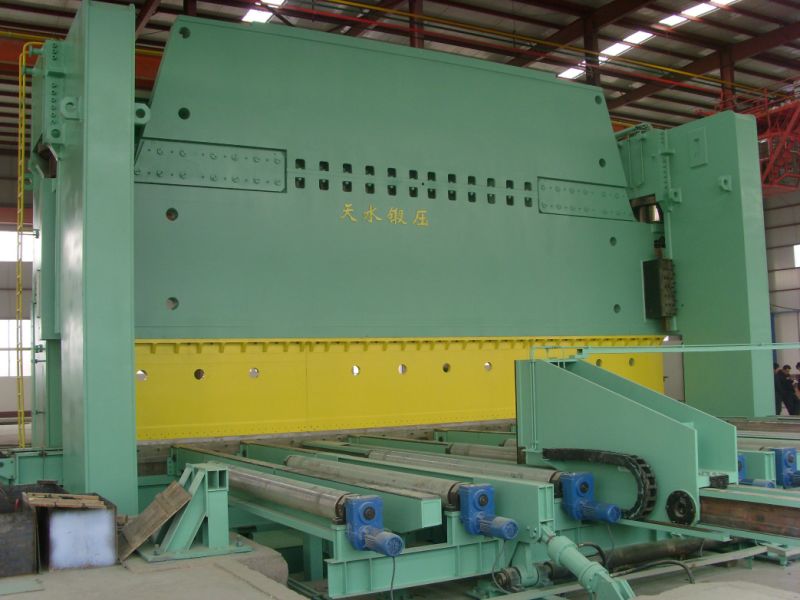

مكبس تشكيل أنابيب LSAW (TDY37K-3500/1120 × 13000)




المميزات:
-تصميم ANSYS ، والتحسين بواسطة نموذج المحاكاة
- ASTM283M Gr.D الصلب لاستخدامها في البناء الملحومة بالكامل
-الجدول ، تستقيم ورام مصممة كصلابة كاملة لضمان العمل الكامل التحميل
- تزامن أسطوانة الزيت اليمنى واليسرى (Y1 ، Y2) يتحقق عن طريق فصل ألمانيا الهيدروليكية الكهربائية
صمام النسبي مع الاستقرار عالية.
- التحكم الكامل في حلقة مغلقة بدقة عالية
- تتويج الميكانيكية على الطاولة
- تركيب أسطح زيت أسطوانات الزيت ، دليل خطي ، طاولة العمل المعالجة
في وقت واحد من قبل آلة طحن الكلمة heavyduty مع التوازي الجيد وعمودي
- تحميل غريب الأطوار العمل المتاحة

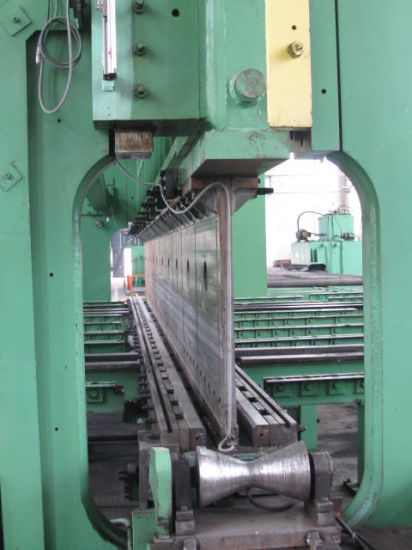

- أداة خاصة أعلى وأسفل أداة للأنابيب
- نظام التغذية الأمامي والخلفي CNC
- الزائد حماية تجاوز




المواصفات الفنية

اسم
البيانات

وحدة

الصحافة تشكيل الأنابيب
الضغط الاسمي 35000 KN

طول طاولة العمل
13000 مم

عرض جدول العمل
1300 مم

المسافة الداخلية الفعالة
12500 مم

عرض الحلق الجانبي
1800 مم

رام السكتة الدماغية
400 مم

ماكس. ارتفاع الافتتاح
2890 مم

كمية اسطوانة الزيت الرئيسية
2 الموافقة المسبقة عن علم.
سرعة رام تقترب السرعة 60 ملم / ثانية

سرعة العمل
6 ملم / ثانية

عودة السرعة
55 ملم / ثانية
قوة المحرك الرئيسي 2 × 90 KW

Dimensions
الطول 17000 مم
عرض 8500 مم

الارتفاع فوق الأرض
9200 مم

عمق الأرض
5500 مم


آلية الثانوية


آلية التغذية الطولية

تخصيص

البيانات

وحدة

ملاحظات

طول فعال
13000 مم

تغذية العرض الفعال
4500 مم

سرعة التغذية
270 ملم / ثانية Adjustable

لفة المحرك
12 × 1.5 KW


قياسات

الطول
15000 مم

عرض
4800 مم

ارتفاع
820 مم

آلية التغذية الأمامية

أنصار التغذية الأمامية الثابتة
3325 مم 7 الموافقة المسبقة عن علم في المجموع

مؤيد الجبهة الخمول



آلية التغذية الأمامية
تغذية السكتة الدماغية
8000 مم

سرعة التغذية
12 م / دقيقة
ماكس.

دقة تحديد المواقع
± 0.3 مم

آلية التغذية الخلفية

طول المؤيد الخلفي الثابت
3200 مم 4 الموافقة المسبقة عن علم في المجموع
مؤيد الخلفية الخمول



آلية التغذية الأمامية

تغذية السكتة الدماغية
3180 مم

سرعة التغذية
12 م / دقيقة
ماكس.

دقة تحديد المواقع
± 0.3 مم

السماح للآلية

السماح للآلية

خارج السماح اسطوانة
D = 90 مم

قوة المخرج
160 KN 7 الموافقة المسبقة عن علم في المجموع

وحدة الطاقة الهيدروليكية
22 KW
مستخرج جانبي
قوة المخرج
90 KN

السماح للسرعة
12 M / دقيقة

تشكيل وحدة الصحافة


ارتفاع لوحة من الأرض
750 مم

7
محور التحكم 7
Y1، Y2، X1، R1، X2، R2، ي
الجهاز الرئيسي: Y1، Y2الجبهة: X1، R1,
الخلفي: X2، R2، ي


الوزن الكلي
660
طن





التكوين القياسي:
- نظام CNC DA66T ، Delem ، هولندا / DNC880S ، Cybelec ، سويسرا / ESA S560 ، إيطاليا
- مجموعة صمام متزامن الكهربائية الهيدروليكية: Hoerbiger / بوش ، ألمانيا
- المكونات الكهربائية الرئيسية: شنايدر
- مقياس بصري جيفي ، إيطاليا
- مضخة تروس ذات ضوضاء منخفضة: Nachi ، اليابان
- حلقة ختم اسطوانة الزيت الرئيسية: NOK ، اليابان
- الكرة اللولبية والدليل الخطي: أبا ، تايوان
- مجلس الوزراء تبريد الرياح الكهربائية


خيارات
-عمق الحلق
-الأدوات العلوية والسفلية
-ستارة خفيفة
-مبرد الزيت / دفئا
-شهادة CE


عملية الإنتاج التكنولوجية
صفيحة فولاذية إلى المستودع ← الفحص الفيزيائي والكيميائي ← معالجة سفع الكرة الصلب (ضد الغبار) ←
من خلال قطع التصنيع باستخدام الحاسب الآلي آلة قطع الشعلة → قطع ومعالجة لكل طائرة تقاطع اللحام → لحام مركب →
اللحام بالهواء المضغوط ← تخفيف الضغط عن طريق الفرن الكهربائي ← المعالجة من خلال الثقب والطحن من النوع الثقيل
، آلة طحن قنطرية متحركة ثقيلة → تصنيع.


التعبئة:
طلاء مع زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم البلاستيك للجهاز كله. معبأة في حاوية وبكميات كبيرة.

خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ودائما ينفذ هذا بصرامة
نظام إدارة الجودة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة.
يمكن شراء الضمان الأطول من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة التقنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 من
خدمة ما بعد البيع.
يمكن تتبع جميع منتجات البائع برقم الأعمال السابقة. ويمكن توفير قطع الغيار نفس
السابق ، وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل خلال سنة واحدة من تاريخ الضمان ،
والخدمات الاستشارية الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. المستخدم يجب أن
قم بتقديم وصف الفشل الكامل والصور ومقاطع الفيديو الواضحة إن أمكن
بمجرد ظهور مشكلة الجودة الخطيرة بسبب سبب تصنيع البائع خلال سنة واحدة
منذ B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم إلى
أصلحه .
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
