2-WE67K-1200-7000
TSD

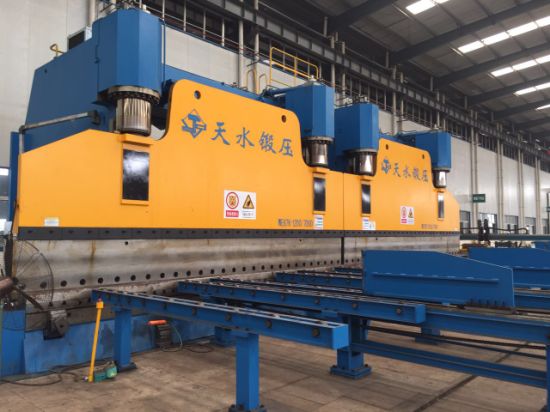

جنبا إلى جنب الصحافة الفرامل
نموذج 2-WE67K-1200-7000
المميزات:
- تصميم بواسطة ANSYS ، والتحسين بواسطة نموذج المحاكاة - ASTM283M Gr.D الصلب لاستخدامه في ملحومة بالكامل
constructionASTM283M Gr.D ،
- طاولة ، تستقيم ورام مصممة كصلابة كاملة لضمان عمل التحميل الكامل
- تزامن اسطوانة الزيت لليمين واليسار يتحقق بواسطة التناسب الكهربائي الهيدروليكي ألمانيا المنفصل
صمام مع ارتفاع الاستقرار.
- التحكم الكامل في حلقة مغلقة بدقة عالية
- ملامسة كرة متقدمة تربط بين الكبش واسطوانة الزيت لضمان حركة رأسية عند المكبس
معالجة الشغل مدبب
- تتويج إسفين الميكانيكية على الطاولة لتحقيق تعويض الدقة.
- يتم ضبط قيمة التتويج تلقائيًا بواسطة محور V لرفع دقة الشغل.
- الحلق الكبير - أداة شارب العلوي
- قابل للتعديل يدويا أداة أسفل الافتتاح

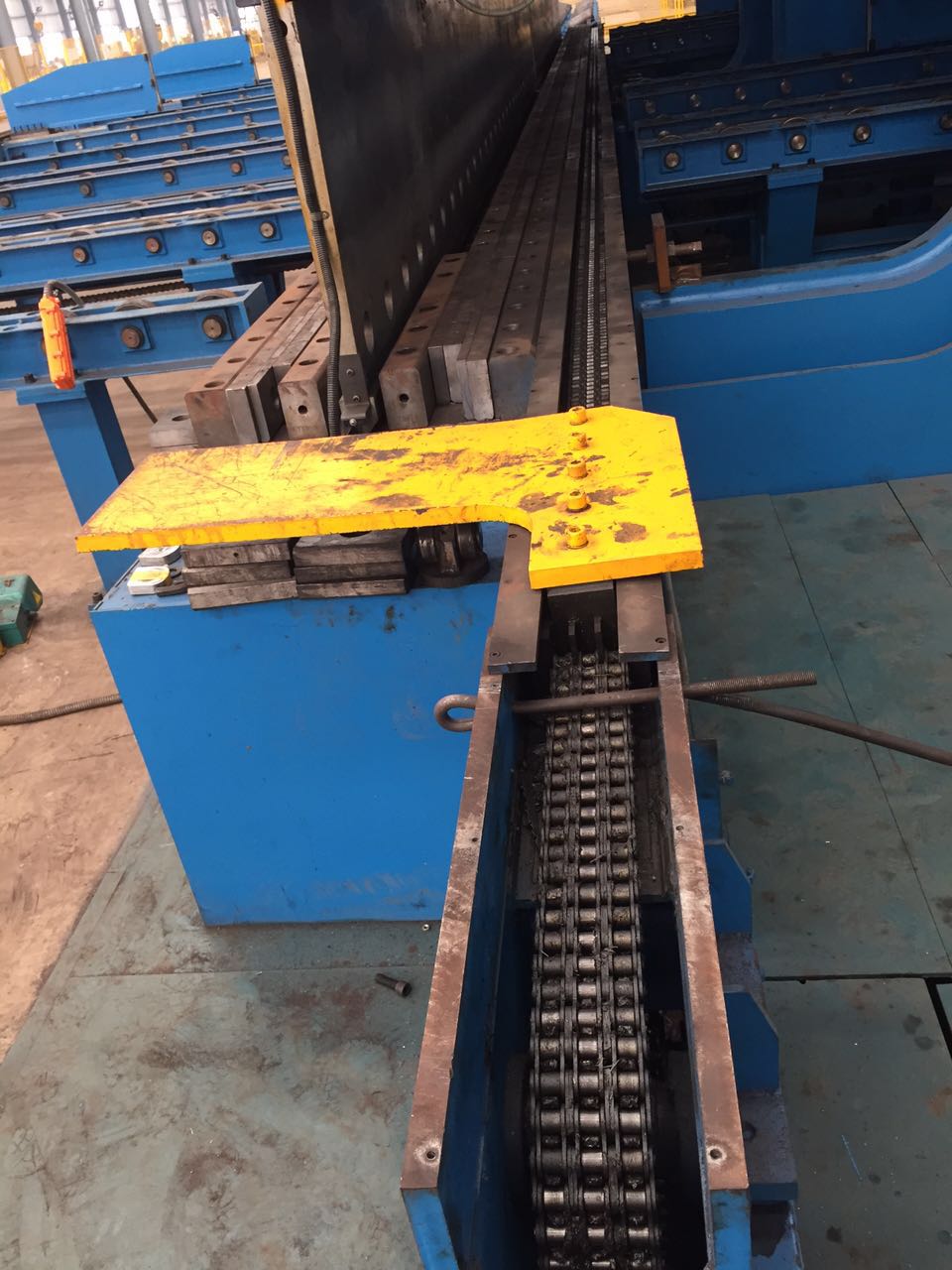

- بدعم الصلب حبل الجانب خارج التغذية

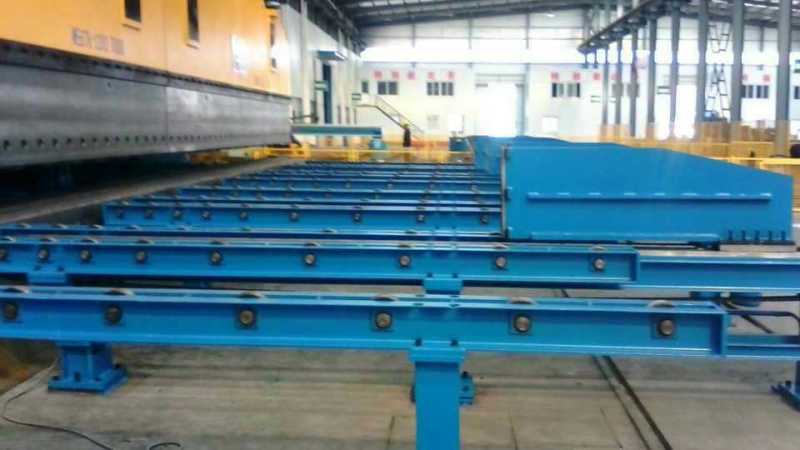

- التغذية الأمامية الآلية والتغذية الخلفية
براءات الاختراع على الفرامل الصحافة لدينا جنبا إلى جنب:
- ربط هيكل تستقيم (براءات الاختراع الوطنية الصينية رقم ZL 2009 2 0222143.1)
- نظام التوجيه الرئيسي المتقدم للكبش (براءة الاختراع الوطنية الصينية رقم ZL2009 1 0261552.7)
- آلية رفع الشغل في الأداة السفلية بعد الضغط (البراءة الوطنية الصينية رقم 2011 2 05608636)
البيانات السرية:
| الضغط الاسمي | 2 × 12000kN |
| طول الجدول | 2 × 7000mm |
| المسافة بين الانتفاضة | 5100 مم |
| حلق | 1600 ملم |
| ضربة كبش | 250 مم |
| ماكس. فتح مرتفع | 400 ملم |
| سرعة: | تقترب 60mm / ثانية العمل 6MM / ثانية العودة 60mm / ثانية |
| قوة المحرك الرئيسي | 2 × 45KW |
| سعة خزان النفط | 350 لتر |
| قاتمة بشكل عام (L * W * H): | 15000 × 4600 × 5900 |
| وزن | 285000 كجم |
التكوين القياسي:
- نظام CNC DA52 ، Delem ، هولندا / DNC880S ، Cybelec ، سويسرا / ESA S530 ، إيطاليا
- مجموعة صمام متزامن الكهربائية الهيدروليكية: Hoerbiger / بوش ، ألمانيا
- المكونات الكهربائية الرئيسية: شنايدر
- مقياس بصري: جيفي ، إيطاليا
- مضخة الزيت: ناشي ، اليابان
- حلقة ختم اسطوانة الزيت الرئيسية: NOK ، اليابان
- مجلس الوزراء تبريد الرياح الكهربائية
خيارات:
عمق الحلق
- CNC التغذية الأمامية والخلفية التي تسيطر عليها المحاور
- من السهل تدويرها خارج آلية التغذية
- آلية رفع الشغل في الأداة السفلية بعد الضغط
- الليزر وسم للضغط القطب
- مبرد الزيت / أكثر دفئا
عملية الإنتاج التكنولوجية
صفيحة فولاذية إلى المستودع ← الفحص الفيزيائي والكيميائي ← معالجة السفع بالكرات الفولاذية (ضد الغبار) ← القطع من خلال آلة القطع باللهب CNC ← القطع والتجهيز لكل طائرة تقاطع اللحام ← اللحام المركب ← اللحام بالحماية من الهواء ← تخفيف الضغط عن طريق الفرن الكهربائي ← المعالجة من خلال آلة الطحن والتجليخ من النوع للخدمة الشاقة ، آلة الطحن العملاقة للخدمة الشاقة → التصنيع.
التعبئة:طلاء باستخدام زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم بلاستيكية للجهاز كله. معبأة في حاوية وبكميات كبيرة.
ضمان:سنة واحدة
خدمة الاستشارات الفنية المجانية الدائمة
