2-WE67K-650/6000
TSD
2-WE67K-650/6000
الصمامات الكهربائية الهيدروليكية النسبي
التعويض الميكانيكي على الطاولة
القياسية أو الموسع
الجبهة أو الجانب
القطب أو الصلب البناء
TSD
في حاوية وبكميات كبيرة
2-WE67K-650/6000
الصين
8462219000

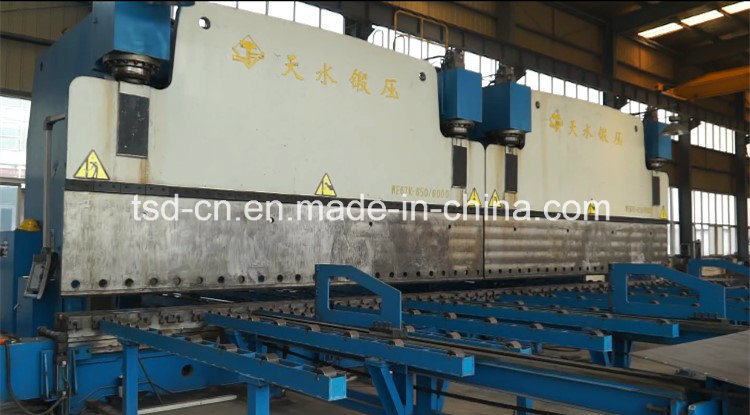

CNC الصحافة الفرامل جنبا إلى جنب
نموذج 2-WE67K-650/6000
المميزات:
- تصميم ANSYS ، والتحسين بواسطة نموذج المحاكاة - فولاذ ASTM283M Gr.D لاستخدامه في اللحام الكامل
- طاولة ، تستقيم ورام مصممة كصلابة كاملة لضمان عمل التحميل الكامل
- تزامن اسطوانة الزيت لليمين واليسار يتحقق بواسطة صمام تناسبي كهربائي-هيدروليكي منفصل في ألمانيا مع ثبات عالي.
- التحكم الكامل في حلقة مغلقة بدقة عالية
- ملامسة كرة متقدمة تربط بين الكبش واسطوانة الزيت لضمان حركة رأسية عند المكبس
معالجة الشغل مدبب
- تتويج إسفين الميكانيكية على الطاولة لتحقيق تعويض الدقة.
- يتم ضبط قيمة التتويج تلقائيًا بواسطة محور V لرفع دقة الشغل.

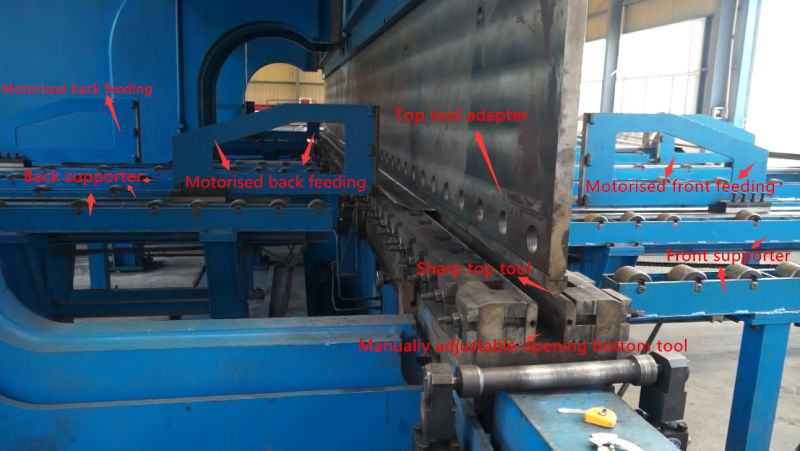

- الحلق الكبير - أداة شارب العلوي
- قابل للتعديل يدويا أداة أسفل الافتتاح
- بدعم الصلب حبل الجانب خارج التغذية
- التغذية الأمامية الآلية والتغذية الخلفية
براءات الاختراع على الفرامل الصحافة لدينا جنبا إلى جنب:
- ربط هيكل تستقيم (براءات الاختراع الوطنية الصينية رقم ZL 2009 2 0222143.1)
- نظام التوجيه الرئيسي المتقدم للكبش (براءة الاختراع الوطنية الصينية رقم ZL2009 1 0261552.7)
- آلية رفع الشغل في الأداة السفلية بعد الضغط (البراءة الوطنية الصينية رقم 2011 2 05608636)
البيانات السرية:
المواصفات tachnical
الضغط الاسمي | 2 × 6500kN |
طول الجدول | 2 × 6000mm معالجة |
المسافة بين الانتفاضة | 4800 مم |
حلق | 1100 مم |
ضربة كبش | 320 مم |
ماكس. فتح مرتفع | 1000 ملم |
سرعة: | تقترب 60mm / ثانية العمل 7MM / ثانية عائد 55 مم / ثانية |
قوة المحرك الرئيسي | 2 × 55KW |
قاتمة بشكل عام (L * W * H): | 13000 × 2930 × 4500 |
وزن | 143000 كجم |
تاريخ Tachnical (2-WE67K-300t-2000t)
اكتب اسم | 2-WE67K-300/3200 300/4000 300/5000 300/6000 | 2-WE67K-400/4000 400/5000 400/6000 400/7000 | 2-WE67K-500/4000 500/5000 500/6000 500/7000 | 2-WE67K-650/5000 650/6000 650/7000 650/8000 | 2-WE67K-800/6000 800/7000 800/8000 800/10000 | 2-WE67K-1000/6000 1000/7000 1000/8000 1000/10000 | 2-WE67K-1200/6000 1200/7000 1200/8000 1200/10000 | 2-WE67K-1600/6000 1600/7000 1600/8000 1600/10000 | 2-WE67K-2000/8000 2000/10000 | |
الضغط الاسمي (kn) | 2 × 3000 | 2 × 4000 | 2 × 5000 | 2 × 6500 | 2 × 8000 | 2 × 10000 | 2 × 12000 | 2 × 16000 | 2 × 20000 | |
طول الجدول (مم) | 2 × 3200 2 × 4000 2 × 5000 2 × 6000 | 2 × 4000 2 × 5000 2 × 6000 2 × 7000 | 2 × 4000 2 × 5000 2 × 6000 2 × 7000 | 2 × 5000 2 × 6000 2 × 7000 2 × 8000 | 2 × 6000 2 × 7000 2 × 8000 2 × 10000 | 2 × 6000 2 × 7000 2 × 8000 2 × 10000 | 2 × 6000 2 × 7000 2 × 8000 2 × 10000 | 2 × 7000 2 × 8000 2 × 10000 2 × 12000 | 2 × 8000 2 × 10000 | |
عرض جدول العمل (مم) | 300 | 400 | 400 | 400 | 550 | 550 | 600 | 600 | 800 | |
المسافة بين uprights (مم) | 2680 3380 4000 4800 | 3200 4000 4800 5100 | 3200 4000 4800 5100 | 4000 4800 5100 6100 | 4800 5100 6100 7800 | 4800 5100 6100 7800 | 4800 5100 6100 7800 | 4800 5100 6100 8000 | 6100 8000 | |
عمق الحلق (مم) | 400 | 400 | 1100 | 1100 | 1200 | 1600 | 1600 | 1600 | 1600 | |
رام السكتة الدماغية (مم) | 250 | 320 | 350 | 320 | 400 | 400 | 400 | 400 | 400 | |
فتح هايت (مم) | 520 | 630 | 1000 | 1000 | 1210 | 1340 | 1340 | 1340 | 1340 | |
سرعة رام (مم / ثانية) | تقترب | 100 | 60 | 60 | 60 | 80 | 70 | 60 | 60 | 60 |
العمل | 8 | 7 | 7 | 7 | 8 | 8 | 6 | 6 | 6 | |
عودة | 100 | 55 | 55 | 55 | 80 | 80 | 60 | 50 | 50 | |
قوة المحرك الرئيسي (كيلوواط) | 2 × 22 | 2 × 30 | 2 × 37 | 2 × 55 | 2 × 55 | 2 × 37 | 2 × 45 | 2 × 55 | 2 × 55 | |
الأبعاد الكلية (مم) | الطول | 2 × 3500 2 × 4500 2 × 5500 2 × 6500 | 2 × 4400 2 × 5400 2 × 6400 2 × 7400 | 2 × 4500 2 × 5500 2 × 6500 2 × 7500 | 2 × 5500 2 × 6500 2 × 7500 2 × 8500 | 2 × 6500 2 × 7500 2 × 8500 2 × 10500 | 2 × 6500 2 × 7500 2 × 8500 2 × 10500 | 2 × 6500 2 × 7500 2 × 8500 2 × 10500 | 2 × 7500 2 × 8500 2 × 10500 2 × 12500 | 2 × 8500 2 × 10450 |
عرض | 2260 | 2360 | 2600 | 2930 | 3800 | 4500 | 4600 | 5700 | 6200 | |
ارتفاع | 3400 | 3780 | 4400 | 4500 | 5600 | 5700 | 5900 | 6400 | 6600 | |
الوزن (كلغ) | 41000 46000 53000 62000 | 57000 65000 75000 83000 | 96000 106000 116000 128000 | 131000 143000 155000 167000 | 190000 200000 210000 230000 | 250000 262000 275000 300000 | 268000 285000 300000 300000 | 375000 390000 405000 435000 | 490000 530000 |
التكوين القياسي:
- نظام CNC DA52 ، Delem ، هولندا / DNC880S ، Cybelec ، سويسرا / ESA S530 ، إيطاليا
- مجموعة صمام متزامن الكهربائية الهيدروليكية: هوربيجر / بوش ، ألمانيا
- المكونات الكهربائية الرئيسية: شنايدر
- مقياس بصري: جيفي ، إيطاليا
- مضخة الزيت: ناشي ، اليابان
- حلقة ختم اسطوانة الزيت الرئيسية: NOK ، اليابان
- مجلس الوزراء تبريد الرياح الكهربائية
خيارات:
عمق الحلق
- CNC التغذية الأمامية والخلفية التي تسيطر عليها المحاور
- من السهل تدويرها خارج آلية التغذية
- آلية رفع الشغل في الأداة السفلية بعد الضغط
- الليزر وسم للضغط القطب
- مبرد الزيت / أكثر دفئا
عملية الإنتاج التكنولوجية
صفيحة فولاذية إلى المستودع ← الفحص الفيزيائي والكيميائي ← معالجة السفع بالكرات الفولاذية (ضد الغبار) ← القطع من خلال آلة القطع باللهب CNC ← القطع والتجهيز لكل طائرة تقاطع اللحام ← اللحام المركب ← اللحام بالحماية من الهواء ← تخفيف الضغط عن طريق الفرن الكهربائي ← المعالجة من خلال آلة الطحن والتجليخ من النوع للخدمة الشاقة ، آلة الطحن العملاقة للخدمة الشاقة → التصنيع.
التعبئة:
طلاء باستخدام زيت مقاوم للصدأ على سطح العمل ، مع طبقة فيلم بلاستيكية للجهاز كله. معبأة في حاوية وبكميات كبيرة.
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ودائما ينفذ هذا بصرامة
نظام إدارة الجودة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. طويل
يمكن شراء الضمان من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة التقنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 من
بيع الخدمة.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. ويمكن توفير قطع الغيار نفس
السابق ، وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم العرض
وصف الفشل الكامل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سوف يقدم البائع استشارة تقنية مجانية وقطع غيار وفني
الخدمة بأقل تكلفة.
