مكابح سيشرو CNC الصغيرة (WE67K-250/3200)

الضغط الاسمي 2500 كيلو نيوتن
طول الجدول 3200 مم
مركز المسافة بين uprights 2700 مم
الحلق 400 مم
ضربة رام 250 ملم
ماكس. ارتفاع مفتوحة 520 ملم
السرعة: تقترب 100MM / ثانية
العمل 10MM / ثانية
عودة 100MM / ثانية
قوة المحرك الرئيسي 18.5kW
قاتمة إجمالية (L * W * H فوق الأرضية) 3450 × 2360 × 3050mm
الوزن الصافي 15800 كجم

الكمية:
  • WE67K-250/3200
  • TSD
  • WE67K-250/3200
  • صمام النسبي الكهربائية الهيدروليكية
  • اسطوانات النفط في السرير
  • إطار سبائك الألومنيوم مع أصابع
  • ماكس. ما يصل إلى 9MM / S
  • TSD
  • بواسطة حاوية مع طبقة فيلم لينة
  • WE67K-250/3200
  • الصين
  • 8462219000

CNC الصحافة الفرامل
موديل WE67K-250/3200

المميزات:
-تصميم ANSYS ، والتحسين بواسطة نموذج المحاكاة
- ASTM283M Gr.D الصلب لاستخدامها في البناء الملحومة بالكامل
-الجدول ، تستقيم ورام مصممة كصلابة كاملة لضمان العمل الكامل التحميل
- تحقيق التزامن بين أسطوانة الزيت اليمنى واليسرى (Y1 ، Y2) بواسطة صمام تناسبي كهربائي هيدروليكي ألمانيا مفصول مع ثبات عالٍ.
- التحكم الكامل في حلقة مغلقة بدقة عالية
- تتويج أسطوانة الزيت في الجدول - تثبيت أسطح زيت أسطوانات الزيت ، دليل خطي ، طاولة العمل التي تمت معالجتها في وقت واحد بكثافة
-آلة طحن الكلمة واجب بالتوازي الجيد وعمودي
- تحميل غريب الأطوار العمل المتاحة
- أداة أعلى القياسية ومتعددة
أداة أسفل -Vee
- قياس خلفي قياسي مع محور X وضبط محور R يدويًا
- الزائد حماية الفائض

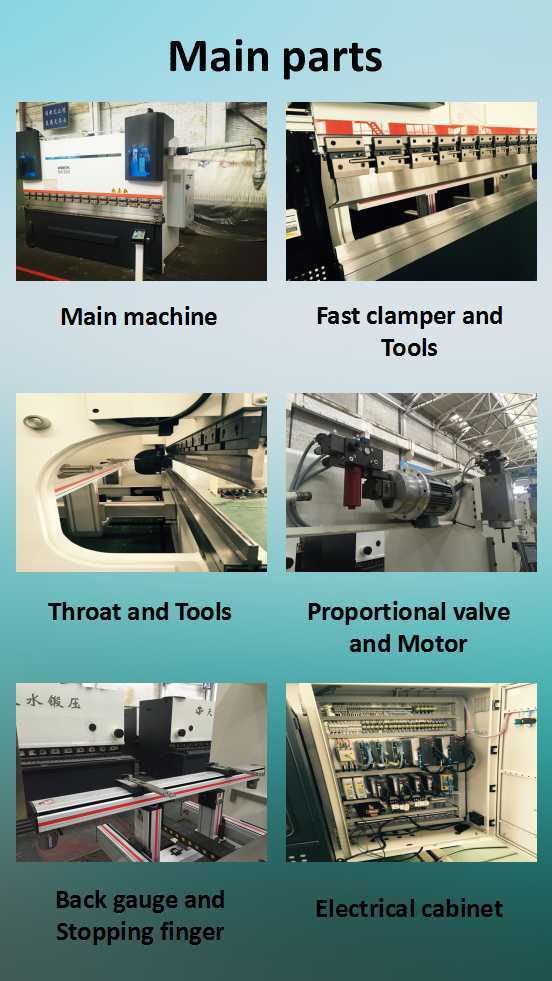

آلة هيدروليكية / الفرامل الهيدروليكية الصحافة CNC / آلة المجلد (WE67K-250/3200)


المواصفات الفنية

الضغط الاسمي 2500 كيلو نيوتن
طول الجدول 3200 مم
مركز المسافة بين uprights 2700 مم
حلق 400 ملم
ضربة كبش 250 مم
ماكس. ارتفاع مفتوح 520 مم
سرعة: تقترب 100MM / ثانية
العمل 10MM / ثانية
عودة 100MM / ثانية
قوة المحرك الرئيسي 18.5kW
معتمة عموما (L * W * H فوق الطابق) 3450 × 2360 × 3050مم
الوزن الصافي 15800 كجم
اكتب
اسم
القوة الاسمية
(KN)
طول الجدول (مم) المسافة بين uprights (مم) عمق الحلق
(مم)
رام السكتة الدماغية (مم) ارتفاع مفتوحة (مم) ارتفاع طاولة العمل (مم) عرض جدول العمل (مم) سرعة رام قوة المحرك الرئيسي
(KW)
الأبعاد الكلية (L × W × H) (سم) وزن()
تقترب العمل إرجاع
(ملم / ثانية)
WE67K-40/2000 400 2000 1700 200 120 390 800 60/170 140 11 120 4 211 × 143 × 216 3020
WE67K-63/2500 630 2500 2100 300 150 420 830 200 110 10 120 5.5 256 × 176 × 229 5365
WE67K-100/3200 1000 3200 2700 400 200 470 900 205 120 10 100 7.5 328 × 209 × 253 8570
WE67K-100/4000 1000 4000 3300 400 200 470 900 205 120 10 100 7.5 408 × 209 × 270 9900
WE67K-160/3200 1600 3200 2700 400 200 470 900 245 120 9 95 11 330 × 223 × 262 10580
WE67K-160/4000 1600 4000 3300 400 200 470 900 245 120 9 95 11 410 × 223 × 277 12290
WE67K-200/3200 2000 3200 2700 400 200 470 940 270 110 9 95 15 338 × 221 × 274 12340
WE67K-200/4000 2000 4000 3300 400 200 470 940 270 110 9 95 15 408 × 221 × 274 14310
WE67K-250/3200 2500 3200 2700 400 250 520 1050 280 100 10 100 18.5 345 × 236 × 305 15800
WE67K-250/4000 2500 4000 3300 400 250 520 1050 280 100 10 100 18.5 425 × 236 × 311 17800
WE67K-250/5000 2500 5000 4300 400 250 520 1050 280 100 9 90 18.5 512 × 236 × 311 18900



التكوين القياسي:
- نظام CNC DA52 ، Delem ، هولندا / DNC880S ، Cybelec ، سويسرا / ESA S530 ، إيطاليا
- مجموعة صمام متزامن الكهربائية الهيدروليكية: Hoerbiger / بوش ، ألمانيا
- المكونات الكهربائية الرئيسية: شنايدر
- مقياس بصري جيفي ، إيطاليا
- مضخة تروس ذات ضوضاء منخفضة: Nachi ، اليابان
- حلقة ختم اسطوانة الزيت الرئيسية: NOK ، اليابان
- الكرة اللولبية والدليل الخطي: أبا ، تايوان
- مجلس الوزراء تبريد الرياح الكهربائية


خيارات
-عمق الحلق
-الأدوات العلوية والسفلية
-المقياس الخلفي مع محور R ، Z
-ستارة خفيفة
-مبرد الزيت / دفئا
-شهادة CE


عملية الإنتاج التكنولوجية
صفيحة فولاذية إلى المستودع ← الفحص الفيزيائي والكيميائي ← معالجة السفع بالكرات الفولاذية (ضد الغبار) ← القطع من خلال آلة القطع باللهب CNC ← القطع والتجهيز لكل طائرة تقاطع اللحام ← اللحام المركب ← اللحام بالحماية من الهواء ← تخفيف الضغط عن طريق الفرن الكهربائي ← المعالجة من خلال الكلمة الثقيلةنوع مملة وطحن آلة، آلة طحن عملاقة ثقيلة → تصنيع.

التعبئة: طلاء مع النفط المضادة للصدأ على سطح العمل ، معبلاستيكطبقة الفيلم للجهاز كله. معبأة في حاوية أو بكميات كبيرة.

خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.



الجودة أولا ، العميل أولا

يتم منح مركز البحث والتطوير التابع لـ TSD كمركز وطني للبحث والتطوير. يسعدنا الحصول على استفسارك وسنعود إليه في أقرب وقت ممكن.
