| الكمية: | |
|---|---|
WE67K-250/4000
TSD
WE67K-250/4000
صمام النسبي الكهربائية الهيدروليكية
اسطوانات النفط في السرير
إطار سبائك الألومنيوم مع أصابع
ماكس. ما يصل إلى 9MM / S
TSD
بواسطة حاوية مع طبقة فيلم لينة
WE67K-250/4000
الصين
8462219000

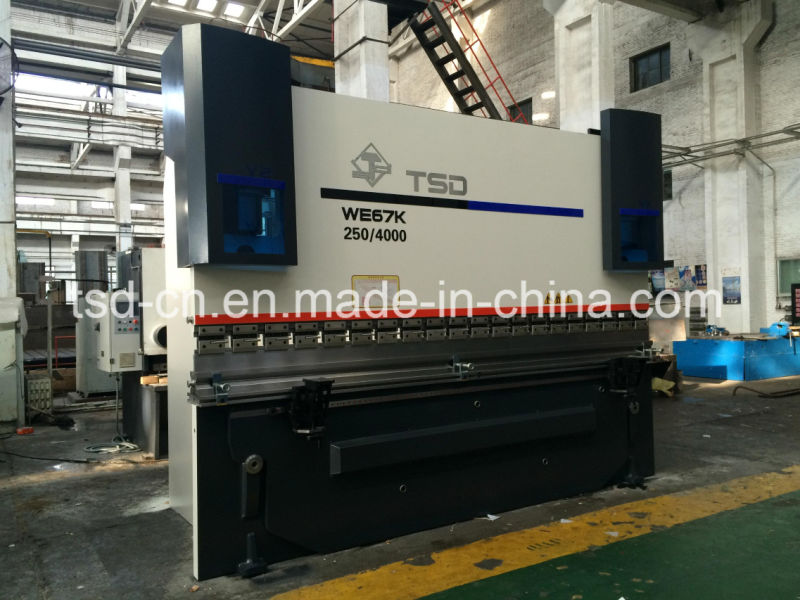

CNC الصحافة الفرامل
موديل WE67K-250/4000
المميزات:
-تصميم ANSYS ، والتحسين بواسطة نموذج المحاكاة
- ASTM283M Gr.D الصلب لاستخدامها في البناء الملحومة بالكامل
-الجدول ، تستقيم ورام مصممة كصلابة كاملة لضمان العمل الكامل التحميل
- تحقيق التزامن بين أسطوانة الزيت اليمنى واليسرى (Y1 ، Y2) بواسطة صمام تناسبي كهربائي هيدروليكي ألمانيا مفصول مع ثبات عالٍ.
- التحكم الكامل في حلقة مغلقة بدقة عالية
- تتويج أسطوانة الزيت في الجدول - تثبيت أسطح زيت أسطوانات الزيت ، دليل خطي ، طاولة العمل التي تمت معالجتها في وقت واحد بكثافة
-آلة طحن الكلمة واجب بالتوازي الجيد وعمودي
- تحميل غريب الأطوار العمل المتاحة
- أداة أعلى القياسية ومتعددة

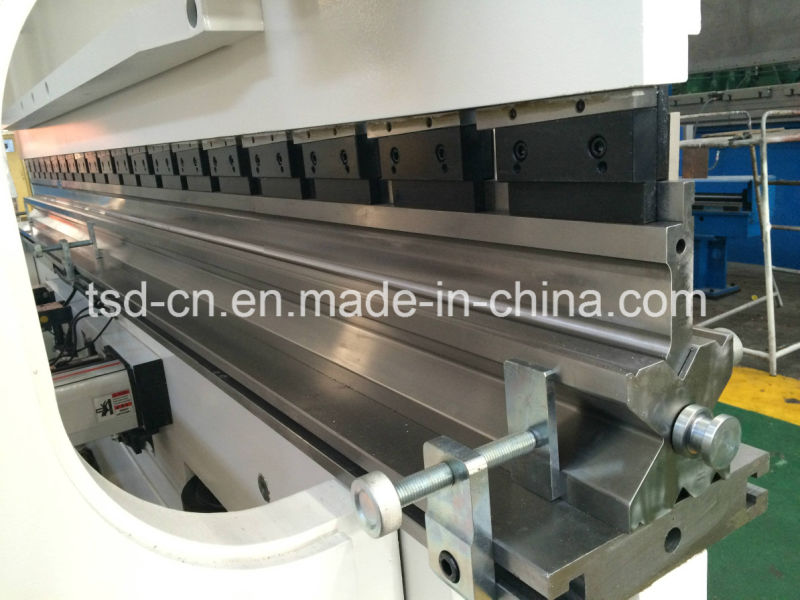

أداة أسفل -Vee

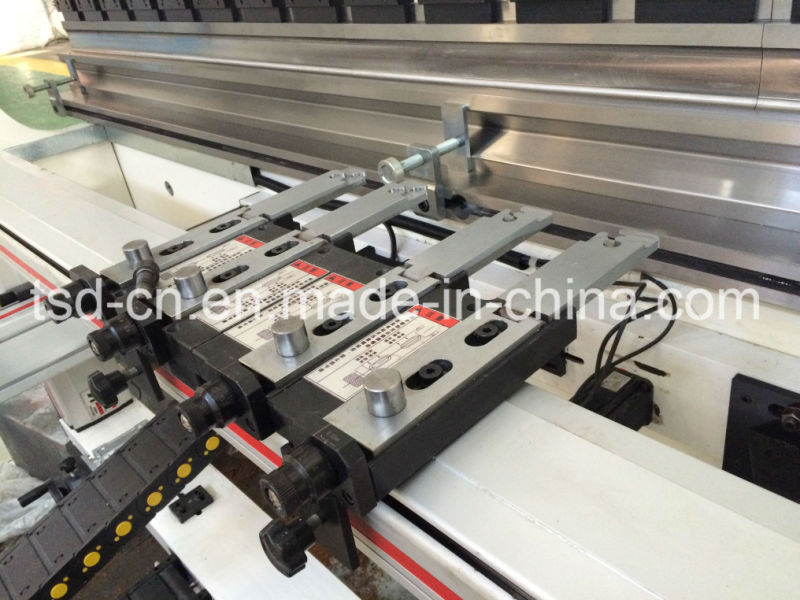

- قياس خلفي قياسي مع محور X وضبط محور R يدويًا
- الزائد حماية تجاوز
المواصفات الفنية
| الضغط الاسمي | 2500 كيلو نيوتن | |
| طول الجدول | 4000 ملم | |
| مركز المسافة بين uprights | 3300 مم | |
| حلق | 400 ملم | |
| ضربة كبش | 250 مم | |
| ماكس. ارتفاع مفتوح | 470 مم | |
| سرعة: | تقترب | 100MM / ثانية |
| العمل | 10MM / ثانية | |
| عودة | 100MM / ثانية | |
| قوة المحرك الرئيسي | 18.5kW | |
| معتمة عموما (L * W * H فوق الطابق) | 4250 × 2360 × 3110مم | |
| الوزن الصافي | 17800 كجم | |
| اكتب اسم | القوة الاسمية (KN) | طول الجدول (مم) | المسافة بين uprights (مم) | عمق الحلق (مم) | رام السكتة الدماغية (مم) | ارتفاع مفتوحة (مم) | ارتفاع طاولة العمل (مم) | عرض جدول العمل (مم) | سرعة رام | قوة المحرك الرئيسي (KW) | الأبعاد الكلية (L × W × H) (سم) | وزن() | |||
| تقترب | العمل | إرجاع | |||||||||||||
| (ملم / ثانية) | |||||||||||||||
| WE67K-40/2000 | 400 | 2000 | 1700 | 200 | 120 | 390 | 800 | 60/170 | 140 | 11 | 120 | 4 | 211 × 143 × 216 | 3020 | |
| WE67K-63/2500 | 630 | 2500 | 2100 | 300 | 150 | 420 | 830 | 200 | 110 | 10 | 120 | 5.5 | 256 × 176 × 229 | 5365 | |
| WE67K-100/3200 | 1000 | 3200 | 2700 | 400 | 200 | 470 | 900 | 205 | 120 | 10 | 100 | 7.5 | 328 × 209 × 253 | 8570 | |
| WE67K-100/4000 | 1000 | 4000 | 3300 | 400 | 200 | 470 | 900 | 205 | 120 | 10 | 100 | 7.5 | 408 × 209 × 270 | 9900 | |
| WE67K-160/3200 | 1600 | 3200 | 2700 | 400 | 200 | 470 | 900 | 245 | 120 | 9 | 95 | 11 | 330 × 223 × 262 | 10580 | |
| WE67K-160/4000 | 1600 | 4000 | 3300 | 400 | 200 | 470 | 900 | 245 | 120 | 9 | 95 | 11 | 410 × 223 × 277 | 12290 | |
| WE67K-200/3200 | 2000 | 3200 | 2700 | 400 | 200 | 470 | 940 | 270 | 110 | 9 | 95 | 15 | 338 × 221 × 274 | 12340 | |
| WE67K-200/4000 | 2000 | 4000 | 3300 | 400 | 200 | 470 | 940 | 270 | 110 | 9 | 95 | 15 | 408 × 221 × 274 | 14310 | |
| WE67K-250/3200 | 2500 | 3200 | 2700 | 400 | 250 | 520 | 1050 | 280 | 100 | 10 | 100 | 18.5 | 345 × 236 × 305 | 15800 | |
| WE67K-250/4000 | 2500 | 4000 | 3300 | 400 | 250 | 520 | 1050 | 280 | 100 | 10 | 100 | 18.5 | 425 × 236 × 311 | 17800 | |
| WE67K-250/5000 | 2500 | 5000 | 4300 | 400 | 250 | 520 | 1050 | 280 | 100 | 9 | 90 | 18.5 | 512 × 236 × 311 | 18900 | |
التكوين القياسي:
- نظام CNC DA52 ، Delem ، هولندا / DNC880S ، Cybelec ، سويسرا / ESA S530 ، إيطاليا
- مجموعة صمام متزامن الكهربائية الهيدروليكية: Hoerbiger / بوش ، ألمانيا
- المكونات الكهربائية الرئيسية: شنايدر
- مقياس بصري جيفي ، إيطاليا

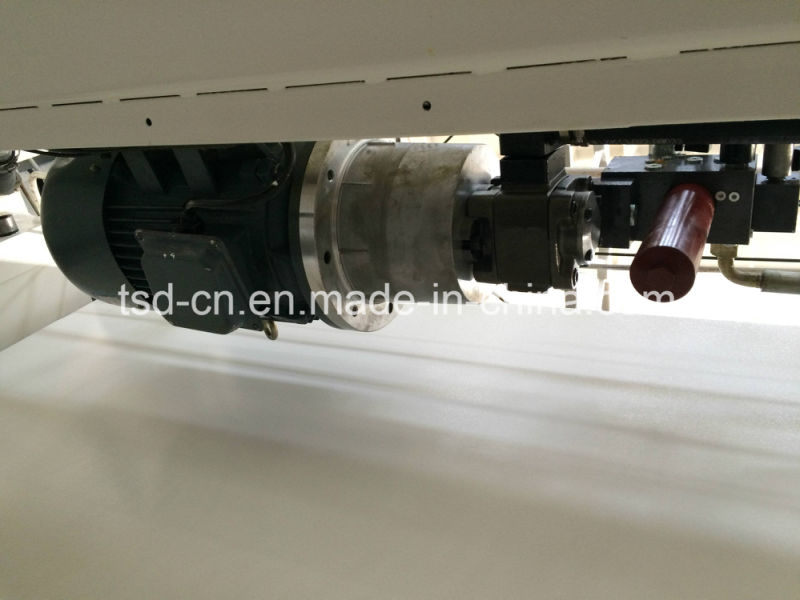

- مضخة تروس ذات ضوضاء منخفضة: Nachi ، اليابان
- حلقة ختم اسطوانة الزيت الرئيسية: NOK ، اليابان
- الكرة اللولبية والدليل الخطي: أبا ، تايوان
- مجلس الوزراء تبريد الرياح الكهربائية
خيارات
-عمق الحلق
-الأدوات العلوية والسفلية
-المقياس الخلفي مع محور R ، Z
-ستارة خفيفة
-مبرد الزيت / دفئا
-شهادة CE
عملية الإنتاج التكنولوجية
صفيحة فولاذية إلى المستودع ← الفحص الفيزيائي والكيميائي ← معالجة السفع بالكرات الفولاذية (ضد الغبار) ← القطع من خلال آلة القطع باللهب CNC ← القطع والتجهيز لكل طائرة تقاطع اللحام ← اللحام المركب ← اللحام بالحماية من الهواء ← تخفيف الضغط عن طريق الفرن الكهربائي ← المعالجة من خلال الكلمة الثقيلةنوع مملة وطحن آلة، آلة طحن عملاقة ثقيلة → تصنيع.
التعبئة: طلاء مع النفط المضادة للصدأ على سطح العمل ، معبلاستيكطبقة الفيلم للجهاز كله. معبأة في حاوية أو بكميات كبيرة.
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
