W12-50X3000
TSD
W12-50X3000
4 رول
50 مم
245 ميجا باسكال
40 مم
3000 ملم
متاح
640 مم
4 م / دقيقة
45 كيلو واط
الحجم الكلي (Lxwxh): 6620 * 2900 * 3110 مم
TSD
بواسطة حاوية مع طبقة فيلم لينة
W12
الصين
8462299000
المميزات:

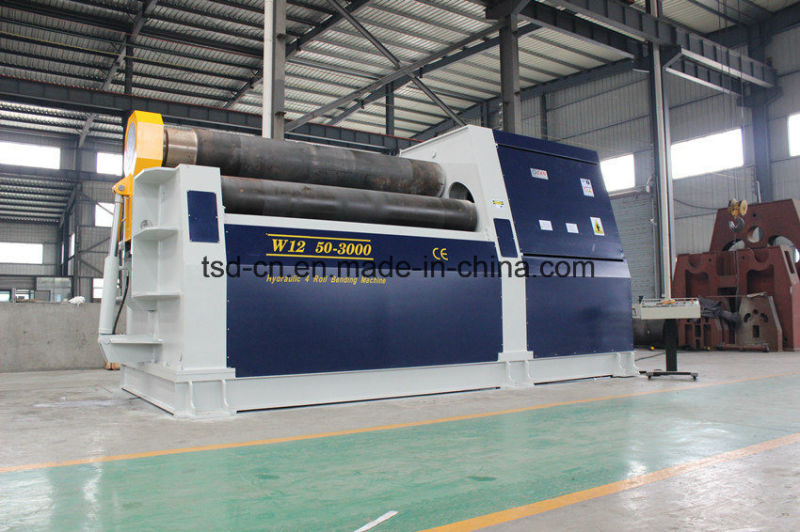

- CNC أربعة بكرات الهيدروليكية لوحة المتداول آلة
- مع Prebending
- يمكن الحصول على Prebending & rolling تلقائيًا مرة واحدة في دورة عمل واحدة.
- الأعلى الأسطوانة هو الأسطوانة بالطاقة
- رفع الأسطوانة السفلية واثنين من الأسطوانة الجانبية مدفوعة هيدروليكيًا
- إزاحة الأسطوانة السفلية واثنان من الرول الجانبية التي يتم التحكم فيها بواسطة CNC
- عرض على الشاشة للنزوح
- الدقة متزامن± 0.1MM
- التوازن في ذيل الأسطوانة العلوية لتفريغ الشغل النهائي المريح
- محطة التشغيل المستقلة
- مع السلامة المتشابكة
-الأسطوانة الجانبية الخلفية عند الرفع يمكنها محاذاة الورقة لضمان الحد الأدنى من الاختلاف لكل غلاف أسطواني
نموذج | W12CNC-50 * 3000 |
مراقبة | CNC |
قطر الأسطوانة العلوية | Φ570mm |
قطر الأسطوانة السفلية | Φ530mm |
قطر الأسطوانة الجانبية | Φ440mm |
سمك الانحناء | 50MM |
أقصى سمك سمك | 40MM |
طول الانحناء | 3000MM |
وضع القيادة ل بكرة العمل | أعلى وأسفل الأسطوانة مدفوعة بواسطة محرك هيدروليكي |
سرعة المتداول | حوالي 4 متر / دقيقة |
متبق حافة مستقيمة | ≤1.5 مرات من سمك لوحة |
قطر التمرير دقيقة | Φ640mm |
مجموع الطاقة | 45KW |
التكوين الرئيسي
اسم | محتويات | ||
تحمل | اكتب | لفة ثقيلة صف مزدوج محاذاة ذاتية المحامل | |
المورد | wanfangdian تحمل المصنع | ||
العمل أسطوانة | مواد | 42CrMo | |
صلابة | HB260-300 | ||
المورد | Huaxiang الصلب الخاصة ، وجيانغسو ، الصين | ||
الطابق السفلي و إطار الجهاز الجانبي | مواد | Q235A | |
وضع المعالجة | لحام ، تخفيف التوتر ومعالجتها بواسطة آلة الطحن والتثقيب CNC | ||
المورد | كيان ، جيانغسو ، الصين | ||
هيدروليكي محرك | المورد | Xinhong، نينغبو، الصين | |
محرك | اكتب | سلسلة Y | |
المورد | جيانغ كايتشنغ / شاندونغ كاييوان ، الصين | ||
النظام الهيدروليكي | مضخة هيدروليكية | اكتب | مضخة والعتاد |
المورد | خفى مصنع المكونات الهيدروليكية | ||
صمام | المورد | YUKEN | |
اسطوانة الزيت الرئيسية | اسطوانة الجسم والمكبس | 45steel ، HB217-255. | |
المورد | Jiangdu، الصين | ||
ختم | الأمم المتحدة | ||
المورد | D-Z، تايوان | ||
CNC النظام | المكون الكهربائي الرئيسي | SIEMENS | |
شاشة لمسية | كوستوميريزيد من قبل الشركة المصنعة | ||
تحكم CNC | 10 محور | ||
حاكم الكهربائية | OMRON | ||
البرمجيات | الصين |
خيارات
- رفع الإطار الداخلي
- الإطار الخارجي الداعم
نطاق التوريد
جسم الآلة
نظام كهربائي
النظام الهيدروليكي
معدات التشحيم
المميزات:
- CNC أربعة بكرات الهيدروليكية لوحة المتداول آلة
- مع Prebending
- يمكن الحصول على Prebending & rolling تلقائيًا مرة واحدة في دورة عمل واحدة.
- الأعلى الأسطوانة هو الأسطوانة بالطاقة
- رفع الأسطوانة السفلية واثنين من الأسطوانة الجانبية مدفوعة هيدروليكيًا
- إزاحة الأسطوانة السفلية واثنان من الرول الجانبية التي يتم التحكم فيها بواسطة CNC
- عرض على الشاشة للنزوح
- الدقة متزامن± 0.1MM
- التوازن في ذيل الأسطوانة العلوية لتفريغ الشغل النهائي المريح
- محطة التشغيل المستقلة
- مع السلامة المتشابكة
-الأسطوانة الجانبية الخلفية عند الرفع يمكنها محاذاة الورقة لضمان الحد الأدنى من الاختلاف لكل غلاف أسطواني
نموذج | W12CNC-50 * 3000 |
مراقبة | CNC |
قطر الأسطوانة العلوية | Φ570mm |
قطر الأسطوانة السفلية | Φ530mm |
قطر الأسطوانة الجانبية | Φ440mm |
سمك الانحناء | 50MM |
أقصى سمك سمك | 40MM |
طول الانحناء | 3000MM |
وضع القيادة ل بكرة العمل | أعلى وأسفل الأسطوانة مدفوعة بواسطة محرك هيدروليكي |
سرعة المتداول | حوالي 4 متر / دقيقة |
متبق حافة مستقيمة | ≤1.5 مرات من سمك لوحة |
قطر التمرير دقيقة | Φ640mm |
مجموع الطاقة | 45KW |
التكوين الرئيسي
اسم | محتويات | ||
تحمل | اكتب | لفة ثقيلة صف مزدوج محاذاة ذاتية المحامل | |
المورد | wanfangdian تحمل المصنع | ||
العمل أسطوانة | مواد | 42CrMo | |
صلابة | HB260-300 | ||
المورد | Huaxiang الصلب الخاصة ، وجيانغسو ، الصين | ||
الطابق السفلي و إطار الجهاز الجانبي | مواد | Q235A | |
وضع المعالجة | لحام ، تخفيف التوتر ومعالجتها بواسطة آلة الطحن والتثقيب CNC | ||
المورد | كيان ، جيانغسو ، الصين | ||
هيدروليكي محرك | المورد | Xinhong، نينغبو، الصين | |
محرك | اكتب | سلسلة Y | |
المورد | جيانغ كايتشنغ / شاندونغ كاييوان ، الصين | ||
النظام الهيدروليكي | مضخة هيدروليكية | اكتب | مضخة والعتاد |
المورد | خفى مصنع المكونات الهيدروليكية | ||
صمام | المورد | YUKEN | |
اسطوانة الزيت الرئيسية | اسطوانة الجسم والمكبس | 45steel ، HB217-255. | |
المورد | Jiangdu، الصين | ||
ختم | الأمم المتحدة | ||
المورد | D-Z، تايوان | ||
CNC النظام | المكون الكهربائي الرئيسي | SIEMENS | |
شاشة لمسية | كوستوميريزيد من قبل الشركة المصنعة | ||
تحكم CNC | 10 محور | ||
حاكم الكهربائية | OMRON | ||
البرمجيات | الصين |
خيارات
- رفع الإطار الداخلي
- الإطار الخارجي الداعم
نطاق التوريد
جسم الآلة
نظام كهربائي
النظام الهيدروليكي
معدات التشحيم
