| الكمية: | |
|---|---|
W12-20X1500
TSD
W12-20X1500
4 رول
20 مم
245 ميجا باسكال
16 ملم
1500 ملم
متاح
400 ملم
4 م / دقيقة
15 كيلو واط
الحجم الكلي (Lxwxh): 5200 * 1600 * 2000mm
TSD
بواسطة حاوية مع طبقة فيلم لينة
W12-20X1500
الصين
8462299000
المميزات:

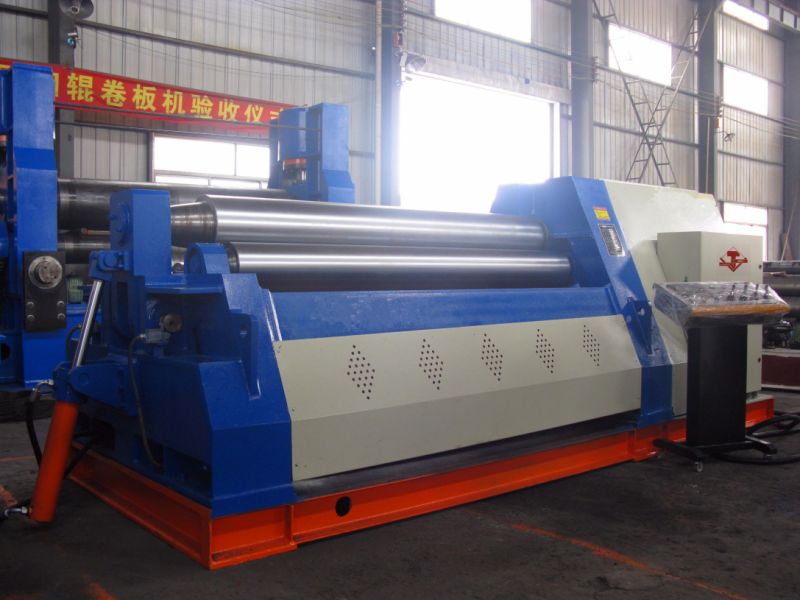

- CNC أربعة بكرات الهيدروليكية لوحة المتداول آلة
- مع Prebending
- يمكن الحصول على Prebending & rolling تلقائيًا مرة واحدة في دورة عمل واحدة.
- الأعلى الأسطوانة هو الأسطوانة بالطاقة
- رفع الأسطوانة السفلية واثنين من الأسطوانة الجانبية مدفوعة هيدروليكيًا
- إزاحة الأسطوانة السفلية واثنان من الرول الجانبية التي يتم التحكم فيها بواسطة CNC
- عرض على الشاشة للنزوح
- الدقة متزامن± 0.1MM
- التوازن في ذيل الأسطوانة العلوية لتفريغ الشغل النهائي المريح
- محطة التشغيل المستقلة
- مع السلامة المتشابكة
| نموذج | W12-20 × 1500 |
| أقصى سمك لوحة | 20MM (σs≤250MPa) |
| سمك ما قبل الانحناء | 16mm و(σs≤250MPa) |
| ماكس عرض لوحة | 1500MM |
| دقيقة المتداول القطر | 400MM |
| قطر لفة الأعلى | 300MM |
| قطر لفة أسفل | 280MM |
| قطر لفة الجانب | 200MM |
| سرعة المتداول | 4M / دقيقة |
| الضغط الهيدروليكي | 19.5MPa |
| قوة المحرك الرئيسي | 15KW |
| الطريقة الرئيسية مدفوعة | المحرك الهيدروليكي |
| الأبعاد الكلية (L * W * H) (مم) | 5200 * 1600 * 2000 |
| الوزن (كلغ) | 9400 |
التكوين الرئيسي
| اسم المكون | تخصيص | ||
| تحمل | اكتب | محاذاة ذاتية المحاذاة للصف المزدوج | |
| الصانع | مجموعة التروس لفانغ | ||
| عمل بكرات | مواد | 42CrMo | |
| صلابة | HB220-260 / HRC40-45 | ||
| الصانع | مجموعة نانجينغ للحديد والصلب | ||
| borad قاعدة والأقواس الجانبية | مواد | Q235B | |
| إنتاج الفنون | هيكل ملحومة ، والتعامل مع الإجهاد ، وآلة طحن ومملة التصنيع باستخدام الحاسب الآلي | ||
| الصانع | Tianshui Metalforming Machine Tool (Group) Co.، Ltd. | ||
| محرك | اكتب | المحرك الهيدروليكي | |
| الصانع | نينغبو ييفا | ||
| نظام كهربائي | المكونات الكهربائية الرئيسية | سيمنز | |
| استشعار النزوح | اومرون | ||
| شاشة لمسية | سيمنز | ||
| PLC | سيمنز | ||
| النظام الهيدروليكي | مضخة هيدروليكية | اكتب | مضخة والعتاد |
| الصانع | خفى Changyuan الهيدروليكية المحدودة | ||
| صمام | YUKEN | ||
| مضخة الزيت الرئيسية | اسطوانة ومكبس رود | 45 # الصلب ، والمعالجة الحرارية HRC 48-50 | |
| الصانع | جيانغسو جيوجيو / جيانغسو أوبو | ||
| الأختام مضخة النفط الرئيسية | سلسلة YX | ||
| الصانع | تايوان دينججي | ||
خيارات
- رفع الإطار الداخلي
- إطار دعم خارجي واحد
نطاق التوريد
جسم الآلة
نظام كهربائي
النظام الهيدروليكي
المميزات:
- CNC أربعة بكرات الهيدروليكية لوحة المتداول آلة
- مع Prebending
- يمكن الحصول على Prebending & rolling تلقائيًا مرة واحدة في دورة عمل واحدة.
- الأعلى الأسطوانة هو الأسطوانة بالطاقة
- رفع الأسطوانة السفلية واثنين من الأسطوانة الجانبية مدفوعة هيدروليكيًا
- إزاحة الأسطوانة السفلية واثنان من الرول الجانبية التي يتم التحكم فيها بواسطة CNC
- عرض على الشاشة للنزوح
- الدقة متزامن± 0.1MM
- التوازن في ذيل الأسطوانة العلوية لتفريغ الشغل النهائي المريح
- محطة التشغيل المستقلة
- مع السلامة المتشابكة
| نموذج | W12-20 × 1500 |
| أقصى سمك لوحة | 20MM (σs≤250MPa) |
| سمك ما قبل الانحناء | 16mm و(σs≤250MPa) |
| ماكس عرض لوحة | 1500MM |
| دقيقة المتداول القطر | 400MM |
| قطر لفة الأعلى | 300MM |
| قطر لفة أسفل | 280MM |
| قطر لفة الجانب | 200MM |
| سرعة المتداول | 4M / دقيقة |
| الضغط الهيدروليكي | 19.5MPa |
| قوة المحرك الرئيسي | 15KW |
| الطريقة الرئيسية مدفوعة | المحرك الهيدروليكي |
| الأبعاد الكلية (L * W * H) (مم) | 5200 * 1600 * 2000 |
| الوزن (كلغ) | 9400 |
التكوين الرئيسي
| اسم المكون | تخصيص | ||
| تحمل | اكتب | محاذاة ذاتية المحاذاة للصف المزدوج | |
| الصانع | مجموعة التروس لفانغ | ||
| عمل بكرات | مواد | 42CrMo | |
| صلابة | HB220-260 / HRC40-45 | ||
| الصانع | مجموعة نانجينغ للحديد والصلب | ||
| borad قاعدة والأقواس الجانبية | مواد | Q235B | |
| إنتاج الفنون | هيكل ملحومة ، والتعامل مع الإجهاد ، وآلة طحن ومملة التصنيع باستخدام الحاسب الآلي | ||
| الصانع | Tianshui Metalforming Machine Tool (Group) Co.، Ltd. | ||
| محرك | اكتب | المحرك الهيدروليكي | |
| الصانع | نينغبو ييفا | ||
| نظام كهربائي | المكونات الكهربائية الرئيسية | سيمنز | |
| استشعار النزوح | اومرون | ||
| شاشة لمسية | سيمنز | ||
| PLC | سيمنز | ||
| النظام الهيدروليكي | مضخة هيدروليكية | اكتب | مضخة والعتاد |
| الصانع | خفى Changyuan الهيدروليكية المحدودة | ||
| صمام | YUKEN | ||
| مضخة الزيت الرئيسية | اسطوانة ومكبس رود | 45 # الصلب ، والمعالجة الحرارية HRC 48-50 | |
| الصانع | جيانغسو جيوجيو / جيانغسو أوبو | ||
| الأختام مضخة النفط الرئيسية | سلسلة YX | ||
| الصانع | تايوان دينججي | ||
خيارات
- رفع الإطار الداخلي
- إطار دعم خارجي واحد
نطاق التوريد
جسم الآلة
نظام كهربائي
النظام الهيدروليكي
