| الكمية: | |
|---|---|
W12NC-30X2500
TSD
W12NC 30 × 2500
4 بكرات
نعم
± 0.1MM
على رأس الأسطوانة لتفريغ المنتجات النهائية
30mm و
25MM
2500mm
1800mm
TSD
بواسطة حاوية مع طبقة فيلم لينة
W12NC
الصين
8462299000

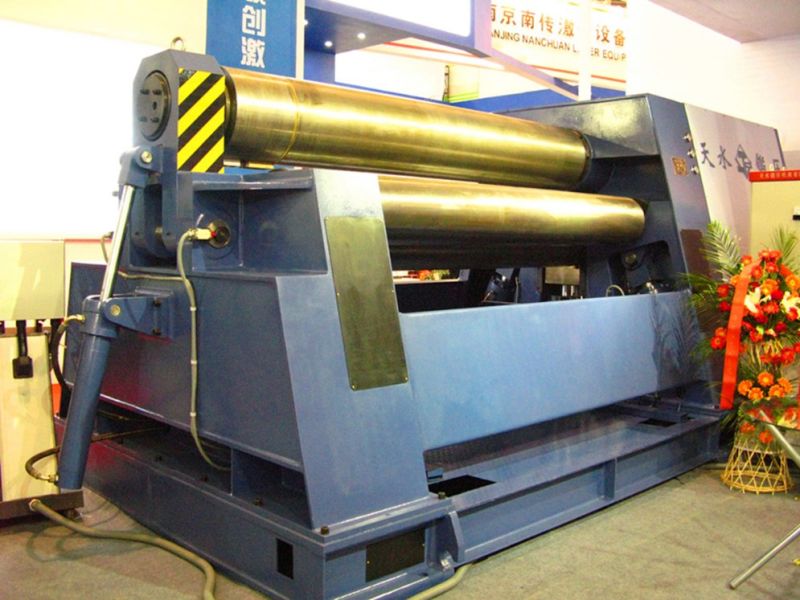

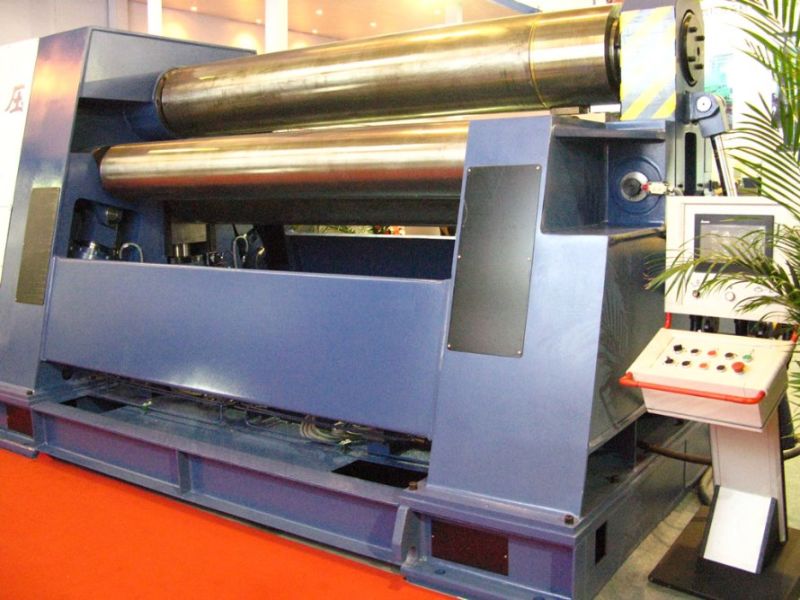

4 لفة لوحة المتداول آلة
الموديل: W12NC-30 × 2500
المميزات:
- CNC أربعة بكرات الهيدروليكية لوحة المتداول آلة
- مع Prebending
- يمكن الحصول على Prebending & rolling تلقائيًا مرة واحدة في دورة عمل واحدة.
- الأعلى الأسطوانة هو الأسطوانة بالطاقة
- رفع الأسطوانة السفلية واثنين من الأسطوانة الجانبية مدفوعة هيدروليكيًا
- إزاحة الأسطوانة السفلية واثنان من الرول الجانبية التي يتم التحكم فيها بواسطة CNC
- عرض على الشاشة للنزوح
- الدقة متزامن± 0.1MM
- التوازن في ذيل الأسطوانة العلوية لتفريغ الشغل النهائي المريح
- محطة التشغيل المستقلة
- مع السلامة المتشابكة
الجزء الميكانيكي
المواد 42CrMo من بكرات مع تصلب HB220-260 درجة / HRC45-50 °
الإطار الكامل آلة ملحومة للقضاء على الإجهاد الداخلي
الأسطوانة العلوية المزودة بأسطوانة دوران آلية وآلية توازن في النهايات لتفريغ الشغل بسهولة

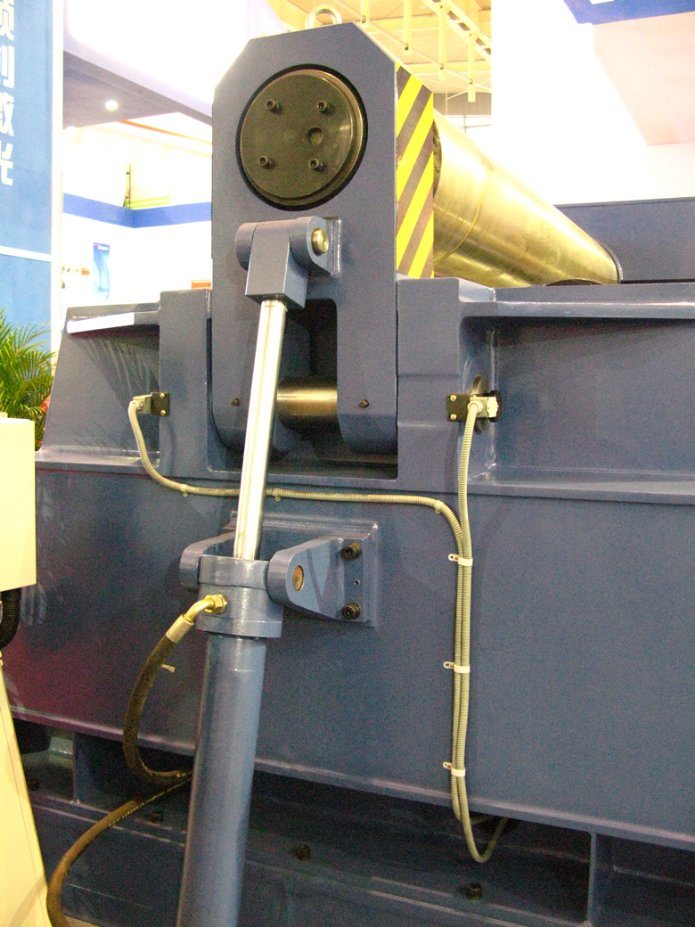

الأسطوانة السفلية واثنين من الأسطوانة الجانبية مدفوعة بأسطوانة الزيت في النهايات. الأسطوانة السفلية تقوم بحركة الرفع لأعلى ولأسفل ، بينما تقوم البكرتان الجانبيتان بحركة الرفع المائلة. تزامن liftable تسيطر عليها الكمبيوتر. بكرات يمكن أن تتوقف في أي موقف مطلوب.
استخدام محمل كروي في نهاية البكرات مع معامل احتكاك أصغر وتقليل استهلاك الطاقة
وظيفة: محرك اسطوانة لجعل رفع الحركة ؛ دفع اثنين من بكرات الجانبية للقيام بحركة قابلة للرفع يميل. قيادة اسطوانة النفط دوران للقيام بحركة الرفع

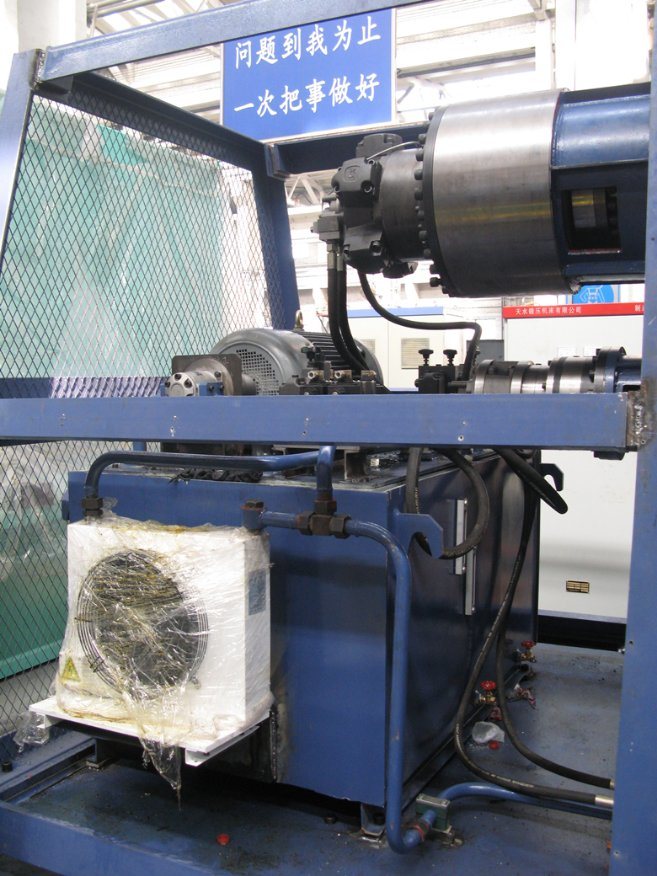

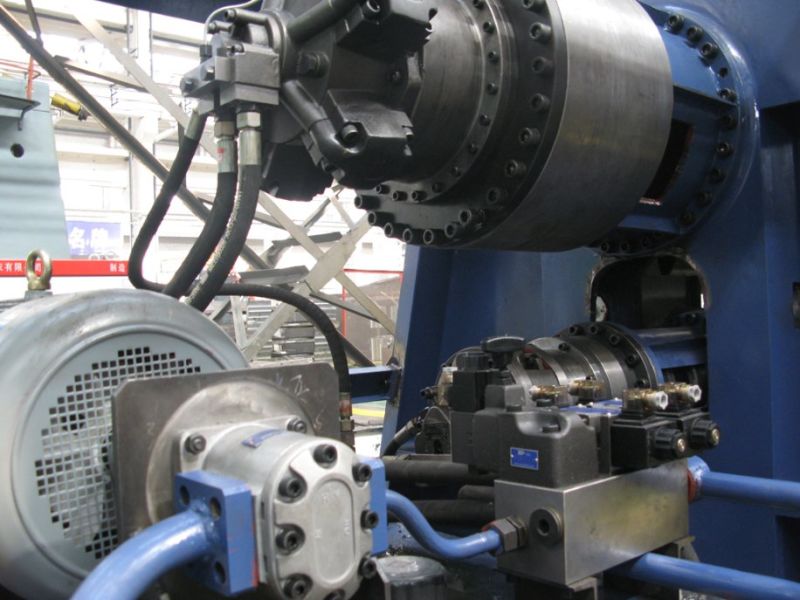

تم تركيب أسطوانة زيت الدوران في اتجاه واحد صمام الخانق لضبط السرعة
وصلة أنبوب هيدروليكي مع ختم شعاعي لتجنب التسرب
مع فلتر الزيت على خط أنابيب وفلتر الهواء في خزان النفط لضمان النظافة
نظام كهربائي
برنامج Omron PLC مع التشخيص والرصد والمعالجة المنطقية والذاكرة والمتشابكة
محطة التشغيل المنقولة مع شاشة تعمل باللمس
تشفير ضوئي عالي الدقة لضمان دقة تحديد المواقع ومراقبة موضع جميع بكرات.
وظيفة نظام التحكم
التحكم تلقائيًا في بكرات العمل ، قم بحركة التزامن التحكم في تزامن رفع الأسطوانة السفلي ، الدقة ± 0.2 ملم.
السيطرة على اثنين من بكرات الجانب رفع تزامن ، دقة ± 0.2mm
عرض بيانات في الوقت الحقيقي للوحة الدوارة ، بما في ذلك: طرفان يظهران وضعًا مطلقًا في الوقت الحقيقي للفة السفلية.
طرفان موقف تماما تظهر في الوقت الحقيقي من اثنين من بكرات جانبية.
نهايات التدرج تظهر في الوقت الحقيقي للأسطوانة السفلية
ينتهي التدرج تظهر في الوقت الحقيقي من بكرات الجانبين
إنذار الفشل التلقائي
التكوين الرئيسي
تحمل ، Wanfangdian ، العلامة التجارية الشهيرة الصينية
مربع والعتاد ، وجيانغو ، العلامة التجارية الشهيرة الصينية
موتور ، ووشي هونغتاى ، الصين
المكونات الكهربائية الرئيسية ، سيمنز
شاشة تعمل باللمس ، لمسة فوز ، كندا
PLC ، اومرون
النظام الهيدروليكي ، تايوان
خيارات
- جهاز المتداول المخروط
- رفع الإطار الداخلي
- الإطار الخارجي الداعم
المواصفات الرئيسية:
| معلمات النموذج | W12NC- | ||||||||||||||
| 20 × 2500 | 12 × 3000 | 16 × 3200 | 20 × 2000 | 20 × 2500 | 25 × 2000 | 25 × 2500 | 30 × 2000 | 32 × 2500 | 32 × 3200 | 40 × 2500 | 40 × 3200 | 50 × 2500 | 50 × 3200 | 60 × 3200 | |
| ماكس. عرض المتداول (مم) | 2000 | 3000 | 3200 | 2000 | 2500 | 2000 | 2500 | 2000 | 2500 | 3200 | 2500 | 3200 | 2500 | 3200 | 3200 |
| ماكس. سمك المتداول (مم) | 20 | 12 | 16 | 20 | 20 | 25 | 25 | 30 | 32 | 32 | 40 | 40 | 50 | 50 | 60 |
| ماكس. سمك prebending (مم) | 16 | 8 | 12 | 16 | 16 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 50 |
| دقيقة. المتداول قطرها في الحد الأقصى. لوحة سميكة والعرض (مم) | 1700 | 800 | 1000 | 900 | 800 | 800 | 1000 | 1000 | 1500 | 1800 | 1500 | 1600 | 1600 | 1800 | 2000 |
| مقاومة الخضوع للوحة (MPa) | 150 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 |
| قطر لفة الأعلى (مم) | 330 | 380 | 400 | 360 | 380 | 380 | 420 | 420 | 520 | 560 | 620 | 650 | 650 | 680 | 680 |
| أسفل لفة القطر (مم) | 310 | 330 | 380 | 330 | 340 | 340 | 360 | 360 | 500 | 540 | 580 | 580 | 580 | 600 | 660 |
| لفة القطر الجانبي (مم) | 220 | 280 | 320 | 260 | 280 | 280 | 320 | 320 | 350 | 400 | 480 | 480 | 480 | 480 | 500 |
| سرعة الدوران (م / دقيقة) | 4 | 3.5 | 4.5 | 4 | 4.5 | 4.5 | 4.5 | 4.5 | 4 | 4.5 | 4 | 4.5 | 4.5 | 4 | 3 |
| ضغط العمل في النظام الهيدروليكي (MPa) | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 22 | 37 | 15 | 30 | 30 | 30 | 30 | 45 | 45 | 45 | 45 | 45 | 75 | 90 |
| قاتمة overal. (L × W × H) (م) | 5.7 × 2.1 × 1.9 | 6.27 × 2.26 × 2.37 | 6.8 × 2 × 2.2 | 5.2 × 2 × 1.8 | 6.06 × 2.1 × 2.2 | 5.68 × 2.1 × 2.2 | 5.87 × 2.37 × 2.23 | 5.87 × 2.37 × 2.23 | 6.57 × 2.65 × 3.05 | 7.05 × 2.75 × 3.15 | 6.9 × 2.9 × 3.15 | 9.2 × 2.9 × 3.15 | 7.7 × 2.9 × 3.15 | 7.95 × 2.9 × 3.3 | 8.1 × 3.6 × 3.8 |
خدمة ما بعد البيع:
1. لقد حصل البائع على شهادة نظام الجودة ISO9001 منذ عام 1997 ، ويقوم دائمًا بتنفيذ هذه الجودة بدقة
نظام الإدارة في شركتنا وعلى منتجاتنا.
جميع المنتجات قبل الأشغال السابقة تم اختبارها بدقة وتتوافق مع الاتفاق الفني و
اساسي.
2. الضمان هو سنة واحدة منذ تاريخ B / L ، أو تاريخ القبول النهائي للآلات الثقيلة. ضمان أطول
يمكن شراؤها من قبل المستخدم.
3. التكليف: للآلات الثقيلة ، يرسل البائع الفنيين (الكهربائية الهيدروليكية والميكانيكية)
لتوجيه التثبيت ، واختبار وتدريب المشغلين من 7 أيام إلى 45 يومًا بعد الجهاز
يصل إلى مصنع المستخدم. لكن تذاكر الطيران ذهابا وإيابا والإقامة المحلية والبدل
(100 دولار للشخص في اليوم) في بلد المستخدم ستكون مثقلة من قبل المشتري. الرسوم المذكورة أعلاه لا تكون
المدرجة في العرض. سيتم عرض هذه البنود في العقد.
3. للآلات القياسية المتوسطة والصغيرة ، فمن السهل أن تعمل وفقا لدليل التشغيل. المستخدم هو
اقترح أولا أن تقرأ بعناية دليل التشغيل ، ثم بدء تشغيل الجهاز. أي مشاكل غير واضحة ، يرجى يشعر
تتردد في الاتصال البائع.
إذا أصر المستخدم على تقديم الخدمة الفنية في مصنع الاستخدام ، يرجى الرجوع إلى البنود رقم 2 بعد البيع -
الخدمات.
4. يمكن تتبع جميع منتجات البائع عن طريق عدد الأعمال السابقين. يمكن توفير قطع الغيار كما في السابق ،
وهو أمر مفيد لمتطلبات التصميم الخاصة للعملاء.
5. يمكن توفير الأجزاء المستهلكة مجانًا للعميل في غضون ضمان لمدة سنة واحدة من تاريخ B / L ، و
خدمة الاستشارات الفنية طويلة الأجل متاحة.
6. يمكن حل الفشل المشترك عن طريق البريد الإلكتروني والهاتف وتشخيص الفيديو لمسافات طويلة. يجب على المستخدم تزويد كاملة
وصف الفشل ، صور واضحة ومقاطع الفيديو ، إن أمكن.
بمجرد ظهور مشكلة جودة خطيرة بسبب سبب تصنيع البائع خلال سنة واحدة منذ ذلك الحين
B / L تاريخ أو تاريخ القبول النهائي للآلات الثقيلة. سوف يرسل البائع فنيهم لإصلاحه.
7. بعد ضمان لمدة سنة واحدة ، سيقوم البائع بتوفير الاستشارات الفنية المجانية وقطع الغيار والفني
الخدمة بأقل تكلفة.
