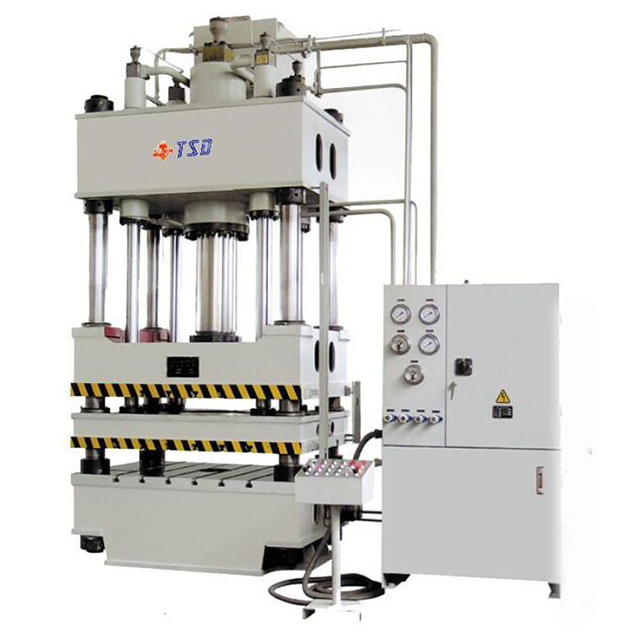

مكبس السحب الهيدروليكي （Y28-200315） من الشركة المصنعة في الصين - Tianshui Metalforming Machine Tool (Group) Co.، Ltd (TSD)

مميزات:
- هيكل مستقيم الجانب مع شريحة مزدوجة ، الشريحة مع ميزات طريقة توجيه 8 flod
- يمكن أن الشريحة المزدوجة قفل الميكانيكية للعمل واحد
- طريقة مختلفة للدفع المتداول: الجبهة ، الجانبي ، نوع تي السفر
- التحكم الرقمي الكامل من المعلمات الضغط ، والضغط السيطرة حلقة مغلقة
- حامل فارغ الشريحة التحكم الفرعي الضغط
- تخزين المعلمات العفن وتشخيص الفشل
- ترتيب كامل لجهاز السلامة ونظام مراقبة السلامة
- كفاءة عالية لجهاز التبريد ، ومناسبة للإنتاج المستمر
- لا محاذاة العفن الضغط ، مريحة لمحاذاة العفن

خيارات
- تنظيم النسبي لسرعة الشريحة وقوة وسادة
- وسادة الضغط السيطرة القسم
- جهاز سلامة ستارة خفيفة
- زيت التدفئة / وحدة التبريد
- وحدة حماية يموت
- استشعار النزوح
- صناعة شاشة لمس الشاشة
- جهاز الإخراج العلوي (نوع هيدروليكي أو ميكانيكي)
- العائمة في توجيه ودورة المتداول لتبادل يموت
- إضاءة منطقة العمل
- مقبس طاقة
- نظام تشحيم غير قابل لإعادة التدوير يتم التحكم فيه عن طريق الكمبيوتر
- يموت سريع الجهاز لقط

البيانات الفنية الرئيسية

اسم			وحدة	Y28-25	Y28-80 / 120		Y28-100 / 180	Y28-150 / 200	Y28-100 / 350	Y28-200 / 315	Y28-250 / 400
القوة الاسمية			KN	250	1200		1800	2000	3500	3150	4000
رسم القوة			KN		800		1000	1500	1000		2500
فارغة القابضة			KN				800	500	2500	1000	1500
قوة الوسادة / القاذف			KN		400		315	500	630	630	1000
قوة خروج المغلوب			KN		50		315
ضربة رسم الشريحة			مم	220	410		710	570	750	800	800
ضربة فارغة عقد الشريحة			مم				350		600	350	350
وسادة / القاذف السكتة الدماغية			مم		1801			250	300	300	300
رسم مساحة منزلق		L-R	مم	400	500		630	790	1200		1340
رسم مساحة منزلق		F-B	مم	420	560		630	920	1200		540
مساحة الشريحة حامل فارغة		L-R	مم				380		1200	800	1400
مساحة الشريحة حامل فارغة		F-B	مم				380		1200	600	600
منطقة وسادة		L-R	مم		510			1.
منطقة وسادة		F-B	مم		450
منطقة الجدول		L-R	مم	640	500		630	790	1200	1200	1200
منطقة الجدول		F-B	مم	420	600		630	920	1200	1200	1200
ضوء النهار من رسم الشريحة			مم		660		1460	870	1600	1500	1500
ضوء النهار لشريحة حامل فارغة			مم
سرعة رسم الشريحة		نزول	ملم / ثانية	100	800		≥280	160	52	≥100	≥100
		ملح	ملم / ثانية		20		40-10	14-25	17/05	10	10
		إرجاع	ملم / ثانية	50	120		130/200	180	100	50 (بطيء)100(بسرعة)	siow50 / fast100
سرعة رسم الشريحة		نزول	ملم / ثانية				100			≥100	≥100
		ملح	ملم / ثانية				50			10	10
		إرجاع	ملم / ثانية							50 (بطيء)100(بسرعة)	slow50 / fast100
الابعاد الكلية	L-R		مم	1860		2040	2300	2310	4400	4150		4950
	F-B		مم	750		720	900	950	2500	1300		1500
	ارتفاع		مم	1650		2860		4250	في سطح الأرض4242تحت الارض 1100	4850		في سطح الأرض5290تحت الارض800
مجموع قوة المحرك			KW	4		15	22	22	24	44		44

اسم			وحدة	Y28-200 / 500	Y28-400 / 630		Y28-500 / 800	Y28-630 / 1030	Y28-800 / 1300 (A)		Y28-1200 / 2000		Y28-1600 / 2400
القوة الاسمية			KN	5000	6300		8000	10300	13000		20000		24000
رسم القوة			KN		4000		5000	6300	8000		12000		16000
فارغة القابضة			KN	2000	2300		3000	4000	5000		8000		8000
قوة وسادة / القاذف			KN	1000	1000		1600	2500	2500		5000		5000
قوة خروج المغلوب			KN					500			200 = 20 * 2 * 5
ضربة رسم الشريحة			مم	900	1100		1300	1300	1400/1300		1500		1500
ضربة فارغة عقد الشريحة			مم	500	1000		1200	1200	1400/1200		1200		1200
وسادة / القاذف السكتة الدماغية			مم	350	300		300	350	650/350		400		400
رسم مساحة منزلق		L-R	مم	1200	1600		2200	2500	2700		3800		2800
		F-B	مم	1400	1000		1700	1500	1600		1900		1600
مساحة الشريحة حامل فارغة		L-R	مم	450	2600		3200	3200	2500/2400		4500		3500
		F-B	مم		1800		2400	2200	2200		2500		2200
منطقة وسادة		L-R	مم		2150		2000	1.	1500/2500		3600		2365
		F-B	مم		1250		1500	1420	1500/1500		1850		1450
منطقة الجدول		L-R	مم	1200	2600		3200	3200	2500/4000		4500		3500
		F-B	مم	1400	1800		2400	2200	2200		2500		2200
ضوء النهار من رسم الشريحة			مم	1500	1800		1800	2200	2300/2000		2100		2200
ضوء النهار لشريحة حامل فارغة			مم		1700		1800	2200	2300/2000		1800		1900
سرعة رسم الشريحة		نزول	ملم / ثانية	150	> 250		250	> 270	200/300		350		350
		ملح	ملم / ثانية	10	12-30		12-25	10-30	11-20 / 12-30		20-40		15-33
		إرجاع	ملم / ثانية	90	200		120	250	110/250		330		330
سرعة رسم الشريحة		نزول	ملم / ثانية	50	> 250		250	> 270	300		350		350
		ملح	ملم / ثانية	22	12-40		16-40	15-40	15-32		40		37
		إرجاع	ملم / ثانية	35	200		150	250	250		330		330
الابعاد الكلية	L-R		مم	4070		5400	5800	6200		6800/6500		6400
	F-B		مم	1648		3600	3800	4000		4860/5100		3500
	ارتفاع		مم	في سطح الأرض5300 تحت الارض2100		9300	7365	10375		6910/8200		في سطح الأرض8813تحت الارض4200	في سطح الأرض9100 تحت الارض4400
مجموع قوة المحرك			KW	48		110	133.7	155		108/180		320	330
ملاحظات								تمتد قطع المنزلق		تمتد قطع المنزلق			تمتد قطع المنزلق

- تنظيم النسبي لسرعة الشريحة وقوة وسادة
- وسادة الضغط السيطرة القسم
- جهاز سلامة ستارة خفيفة
- زيت التدفئة / وحدة التبريد
- وحدة حماية يموت
- استشعار النزوح
- صناعة شاشة لمس الشاشة
- جهاز الإخراج العلوي (نوع هيدروليكي أو ميكانيكي)
- العائمة في توجيه ودورة المتداول لتبادل يموت
- إضاءة منطقة العمل
- مقبس طاقة
- نظام تشحيم غير قابل لإعادة التدوير يتم التحكم فيه عن طريق الكمبيوتر
- يموت سريع الجهاز لقط

اسم			وحدة	Y28-25	Y28-80 / 120		Y28-100 / 180	Y28-150 / 200	Y28-100 / 350	Y28-200 / 315	Y28-250 / 400
القوة الاسمية			KN	250	1200		1800	2000	3500	3150	4000
رسم القوة			KN		800		1000	1500	1000		2500
فارغة القابضة			KN				800	500	2500	1000	1500
قوة الوسادة / القاذف			KN		400		315	500	630	630	1000
قوة خروج المغلوب			KN		50		315
ضربة رسم الشريحة			مم	220	410		710	570	750	800	800
ضربة فارغة عقد الشريحة			مم				350		600	350	350
وسادة / القاذف السكتة الدماغية			مم		1801			250	300	300	300
رسم مساحة منزلق		L-R	مم	400	500		630	790	1200		1340
رسم مساحة منزلق		F-B	مم	420	560		630	920	1200		540
مساحة الشريحة حامل فارغة		L-R	مم				380		1200	800	1400
مساحة الشريحة حامل فارغة		F-B	مم				380		1200	600	600
منطقة وسادة		L-R	مم		510
منطقة وسادة		F-B	مم		450
منطقة الجدول		L-R	مم	640	500		630	790	1200	1200	1200
منطقة الجدول		F-B	مم	420	600		630	920	1200	1200	1200
ضوء النهار من رسم الشريحة			مم		660		1460	870	1600	1500	1500
ضوء النهار لشريحة حامل فارغة			مم
سرعة رسم الشريحة		نزول	ملم / ثانية	100	800		≥280	160	52	≥100	≥100
		ملح	ملم / ثانية		20		40-10	14-25	17/05	10	10
		إرجاع	ملم / ثانية	50	120		130/200	180	100	50 (بطيء)100(بسرعة)	siow50 / fast100
سرعة رسم الشريحة		نزول	ملم / ثانية				100			≥100	≥100
		ملح	ملم / ثانية				50			10	10
		إرجاع	ملم / ثانية							50 (بطيء)100(بسرعة)	slow50 / fast100
الابعاد الكلية	L-R		مم	1860		2040	2300	2310	4400	4150		4950
	F-B		مم	750		720	900	950	2500	1300		1500
	ارتفاع		مم	1650		2860		4250	في سطح الأرض4242تحت الارض 1100	4850		في سطح الأرض5290تحت الارض800
مجموع قوة المحرك			KW	4		15	22	22	24	44		44

اسم			وحدة	Y28-200 / 500	Y28-400 / 630		Y28-500 / 800	Y28-630 / 1030	Y28-800 / 1300 (A)		Y28-1200 / 2000		Y28-1600 / 2400
القوة الاسمية			KN	5000	6300		8000	10300	13000		20000		24000
رسم القوة			KN		4000		5000	6300	8000		12000		16000
فارغة القابضة			KN	2000	2300		3000	4000	5000		8000		8000
قوة وسادة / القاذف			KN	1000	1000		1600	2500	2500		5000		5000
قوة خروج المغلوب			KN					500			200 = 20 * 2 * 5
ضربة رسم الشريحة			مم	900	1100		1300	1300	1400/1300		1500		1500
ضربة فارغة عقد الشريحة			مم	500	1000		1200	1200	1400/1200		1200		1200
وسادة / القاذف السكتة الدماغية			مم	350	300		300	350	650/350		400		400
رسم مساحة منزلق		L-R	مم	1200	1600		2200	2500	2700		3800		2800
		F-B	مم	1400	1000		1700	1500	1600		1900		1600
مساحة الشريحة حامل فارغة		L-R	مم	450	2600		3200	3200	2500/2400		4500		3500
		F-B	مم		1800		2400	2200	2200		2500		2200
منطقة وسادة		L-R	مم		2150		2000		1500/2500		3600		2365
		F-B	مم		1250		1500	1420	1500/1500		1850		1450
منطقة الجدول		L-R	مم	1200	2600		3200	3200	2500/4000		4500		3500
		F-B	مم	1400	1800		2400	2200	2200		2500		2200
ضوء النهار من رسم الشريحة			مم	1500	1800		1800	2200	2300/2000		2100		2200
ضوء النهار لشريحة حامل فارغة			مم		1700		1800	2200	2300/2000		1800		1900
سرعة رسم الشريحة		نزول	ملم / ثانية	150	> 250		250	> 270	200/300		350		350
		ملح	ملم / ثانية	10	12-30		12-25	10-30	11-20 / 12-30		20-40		15-33
		إرجاع	ملم / ثانية	90	200		120	250	110/250		330		330
سرعة رسم الشريحة		نزول	ملم / ثانية	50	> 250		250	> 270	300		350		350
		ملح	ملم / ثانية	22	12-40		16-40	15-40	15-32		40		37
		إرجاع	ملم / ثانية	35	200		150	250	250		330		330
الابعاد الكلية	L-R		مم	4070		5400	5800	6200		6800/6500		6400
	F-B		مم	1648		3600	3800	4000		4860/5100		3500
	ارتفاع		مم	في سطح الأرض5300 تحت الارض2100		9300	7365	10375		6910/8200		في سطح الأرض8813تحت الارض4200	في سطح الأرض9100 تحت الارض4400
مجموع قوة المحرك			KW	48		110	133.7	155		108/180		320	330
ملاحظات								تمتد قطع المنزلق		تمتد قطع المنزلق			تمتد قطع المنزلق
